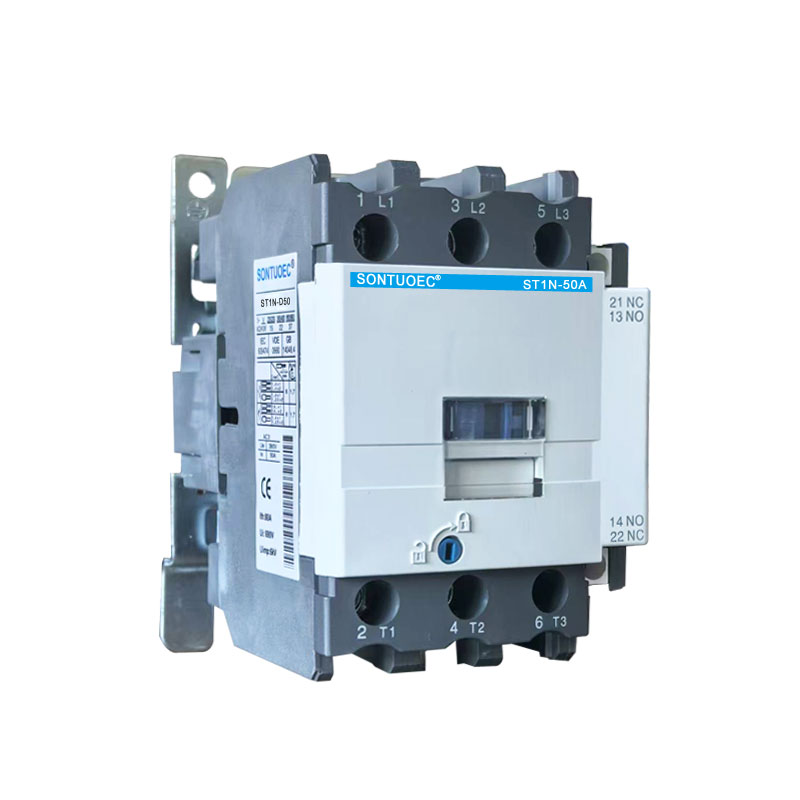

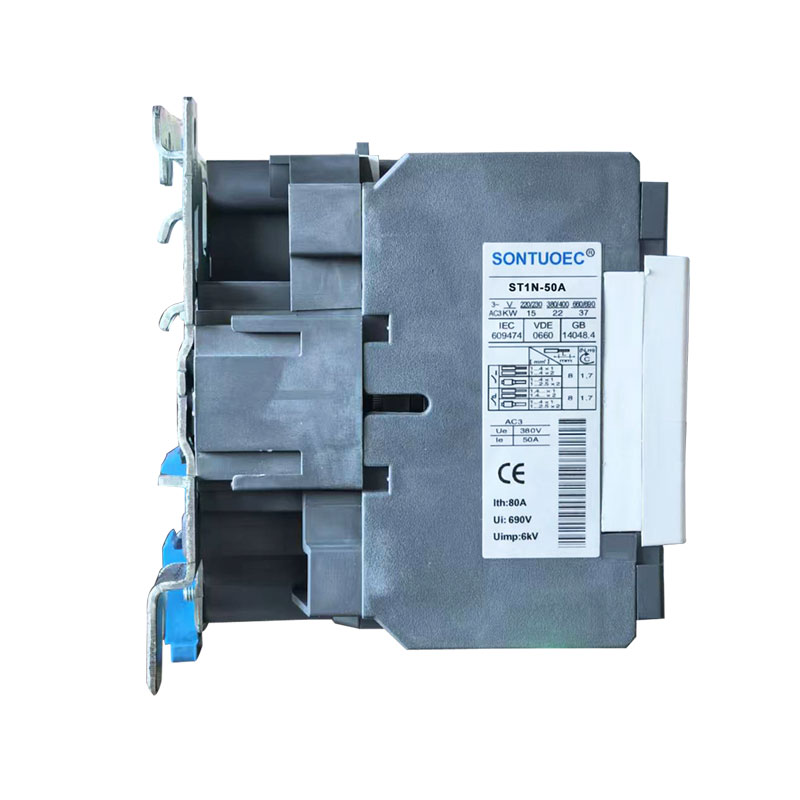

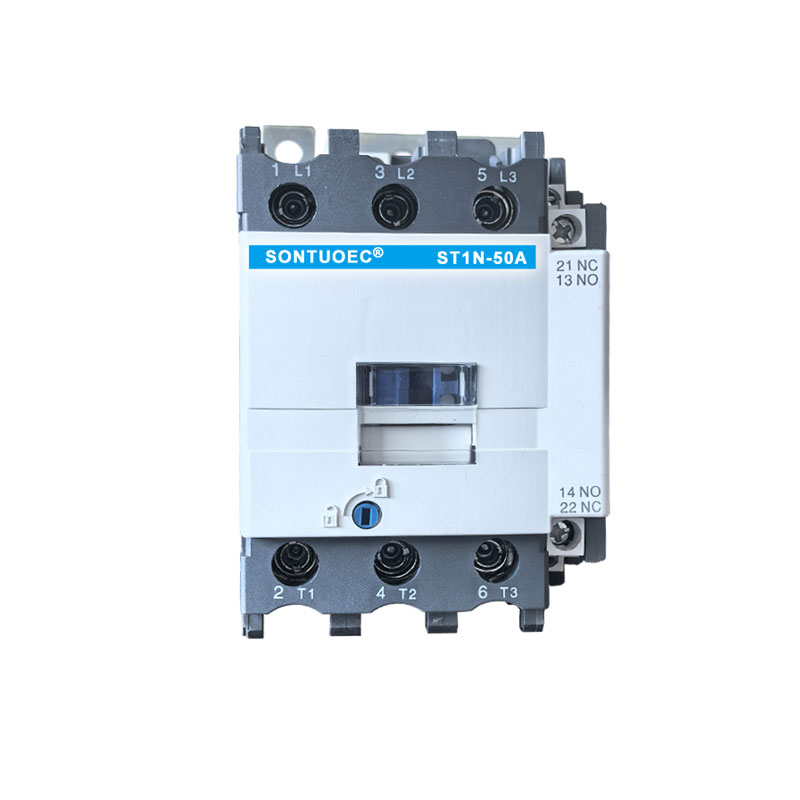

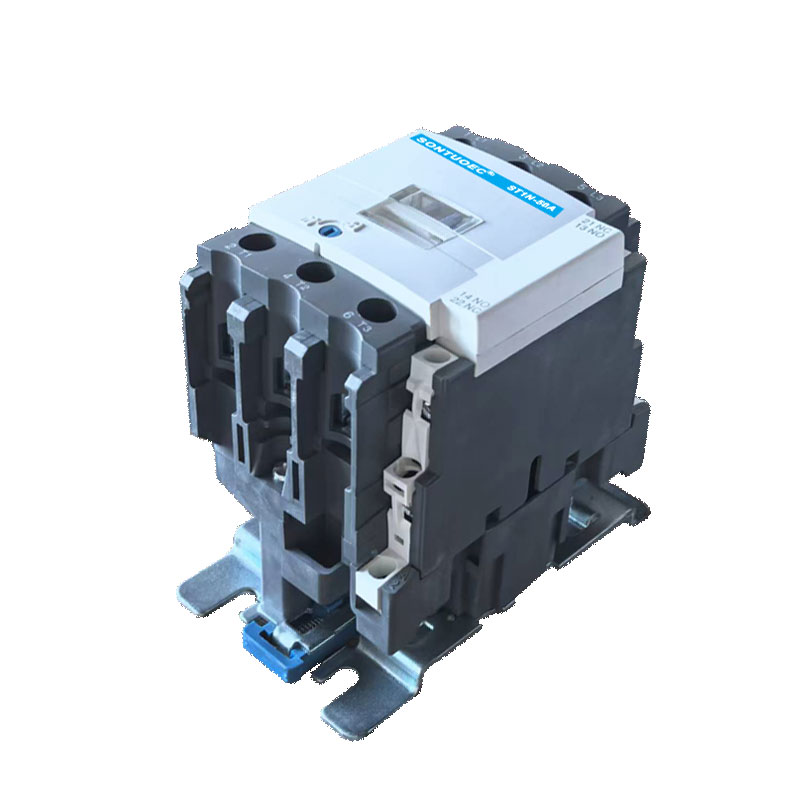

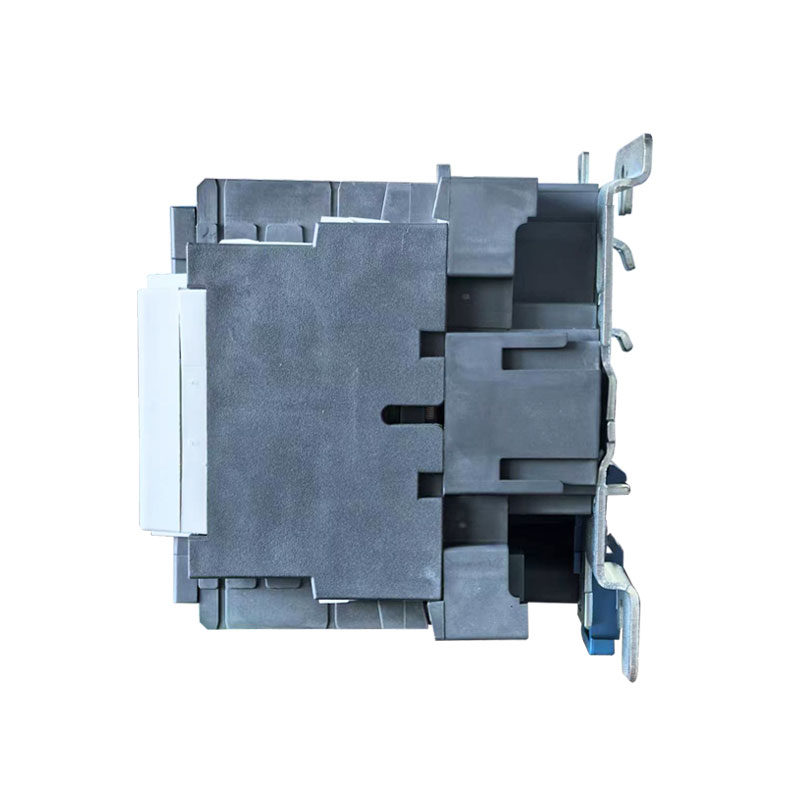

Sontuoec St1n 3p 4p AC رابطہ کنندہ

SONTUOEC ان چینی سپلائرز/مینوفیکچررز میں سے ایک ہے جو مختلف چھوٹے برقی آلات کی تیاری میں مہارت رکھتا ہے ST1N Series AC Contactor سرکٹس میں 660V AC 50Hz یا 60Hz تک ریٹیڈ وولٹیج استعمال کرنے کے لیے موزوں ہے، 95A تک ریٹیڈ کرنٹ، moAC کو بنانے اور شروع کرنے، frequently کنٹرول کرنے کے لیے۔ معاون رابطہ بلاک، ٹائمر میں تاخیر اور مشین-انٹرلاکنگ ڈیوائس وغیرہ کے ساتھ مل کر، یہ تاخیری رابطہ کار، مکینیکل انٹر لاکنگ کنٹیکٹر، اسٹار ڈیلٹا اسٹارٹر بن جاتا ہے۔ تھرمل ریلے کے ساتھ، اسے برقی مقناطیسی سٹارٹر میں ملایا جاتا ہے۔ کانٹیکٹر IEC 60947-1 کے مطابق تیار کیا جاتا ہے۔

ماڈل:ST1N

انکوائری بھیجیں۔

مصنوعات کی وضاحت

موجودہ کلاس	9A، 12A، 18A، 25A، 32A، 40A، 50A، 65A، 80A، 95A (AC-3,380V)
شرح شدہ موصلیت وولٹیج	AC 660V
ریٹیڈ ورکنگ وولٹیج	AC380v,660V,50/60HZ
ریٹیڈ کنٹرول پاور لائن وولٹیج	24V، 32V، 48V، 110V، 127V، 220V، 240V، 380V، 415V، 440V، 480V، 500V، 600V، 660V
کھمبوں کی تعداد	3P، 4P
آپریٹنگ فیچر	وولٹیج کو اپنی طرف متوجہ کریں: 85% ~ 110% Us؛ ریلیز وولٹیج: 20%~75%ہم

ساخت اور کام کرنے کا اصول

ساخت: ST1N AC رابطہ کار بنیادی طور پر برقی مقناطیسی نظام (بشمول آئرن کور، کوائل اور شارٹ سرکٹ کی انگوٹی وغیرہ)، رابطہ نظام (بشمول اہم رابطہ اور معاون رابطہ) اور آرک بجھانے والا آلہ پر مشتمل ہوتا ہے۔

کام کرنے کا اصول: جب ST1N AC رابطہ کار کی کنڈلی متحرک ہوتی ہے، تو آئرن کور ایک مقناطیسی میدان پیدا کرتا ہے، جو آرمچر کو اپنی طرف متوجہ کرتا ہے اور رابطوں کو کام کرنے کے لیے چلاتا ہے، تاکہ مرکزی رابطے اور معاون رابطے بند یا منقطع ہو جائیں، اس طرح سرکٹ کے آن آف کو کنٹرول کیا جاتا ہے۔ آرک بجھانے والا آلہ قوس کو بجھانے کے لیے استعمال کیا جاتا ہے جب رابطے منقطع ہوتے ہیں تاکہ رابطوں کو نقصان سے بچایا جا سکے۔

اقسام اور خصوصیات

1. اقسام:

ST1N AC رابطہ کاروں کو ان کے استعمال اور کارکردگی کے مطابق مختلف اقسام میں درجہ بندی کیا جا سکتا ہے، جیسے صنعتی رابطہ کار، عمارت اور گھریلو رابطہ کار۔ عام ماڈلز میں CJ سیریز (جیسے CJX2 سیریز، CJ20 سیریز، CJT1 سیریز) کے ساتھ ساتھ ABB، Siemens، Schneider اور دیگر برانڈز کی سیریز کی مصنوعات شامل ہیں۔

2. خصوصیات:

قابل اعتماد کام: ST1N AC رابطہ کاروں میں اعلی کام کی وشوسنییتا اور استحکام ہے، اور وہ بڑے کرنٹ اور وولٹیج کو برداشت کر سکتے ہیں۔

مستحکم کارکردگی: اس کا رابطہ نظام اچھی برقی چالکتا اور اعلی درجہ حرارت کی کھرچنے کے خلاف مزاحمت کے ساتھ اعلیٰ معیار کے مواد سے بنا ہے۔

آسان دیکھ بھال: ST1N AC رابطہ کاروں کا ایک کمپیکٹ ڈھانچہ ہے اور انسٹال اور برقرار رکھنے میں آسان ہے۔

درخواست کے منظرنامے۔

ST1N AC رابطہ کاروں کے پاس پاور سسٹمز، انڈسٹریل آٹومیشن، بلڈنگ اور گھریلو الیکٹرک میں ایپلی کیشنز کی ایک وسیع رینج ہے۔ مثال کے طور پر، پاور سسٹم میں، اسے موٹر کے اسٹارٹ اسٹاپ اور سمت الٹ جانے کو کنٹرول کرنے کے لیے استعمال کیا جا سکتا ہے۔ صنعتی آٹومیشن میں، اس کا استعمال پروڈکشن لائن پر مختلف برقی آلات کے اسٹارٹ اسٹاپ کو کنٹرول کرنے کے لیے کیا جا سکتا ہے۔ عمارت اور گھریلو الیکٹرک میں، اس کا استعمال آلات کے آن/آف کو کنٹرول کرنے کے لیے کیا جا سکتا ہے، جیسے لائٹنگ اور ایئر کنڈیشننگ۔
