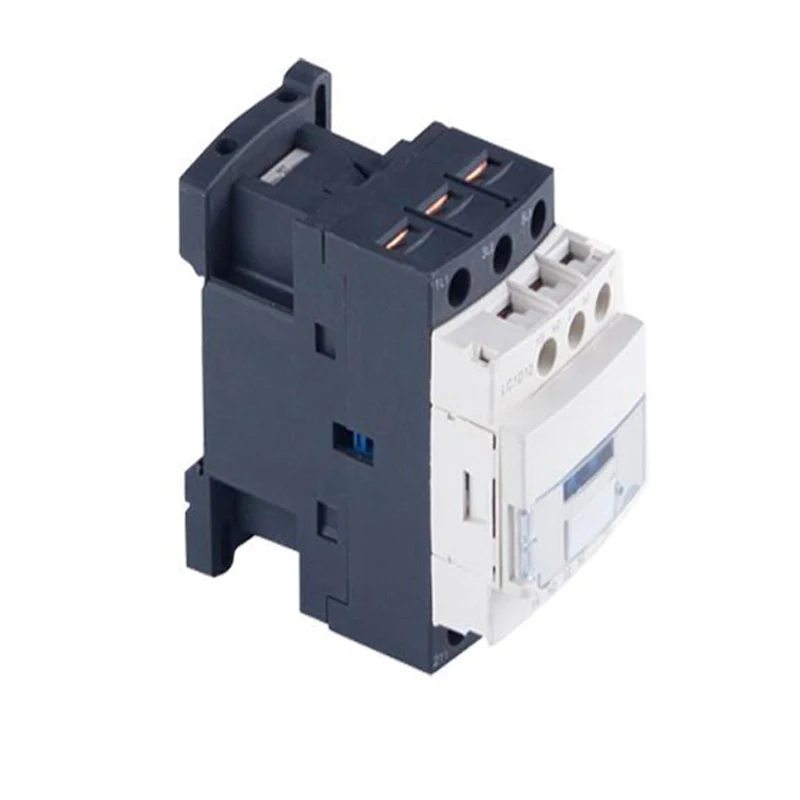

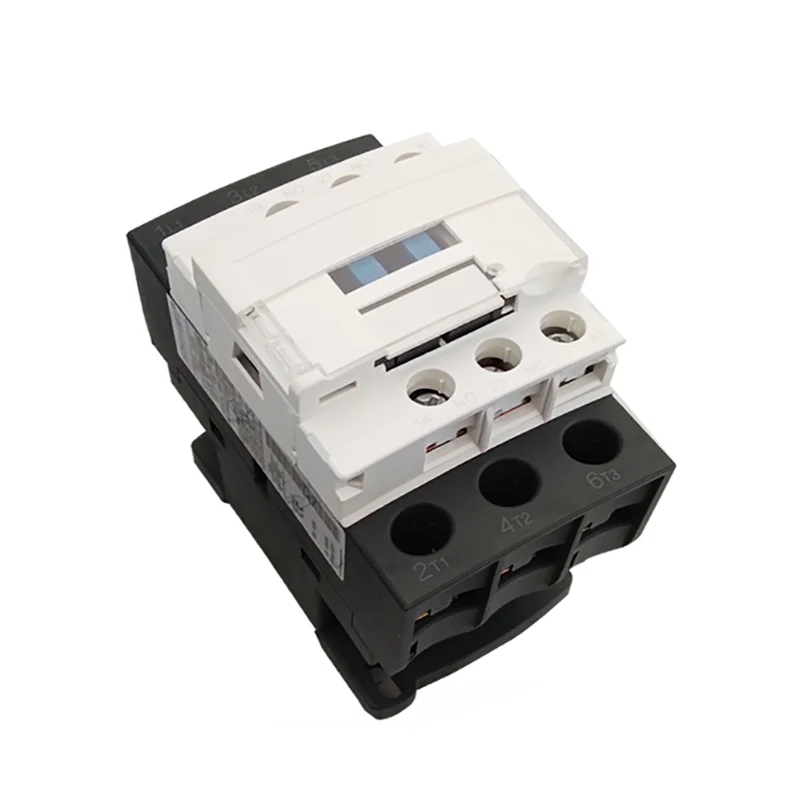

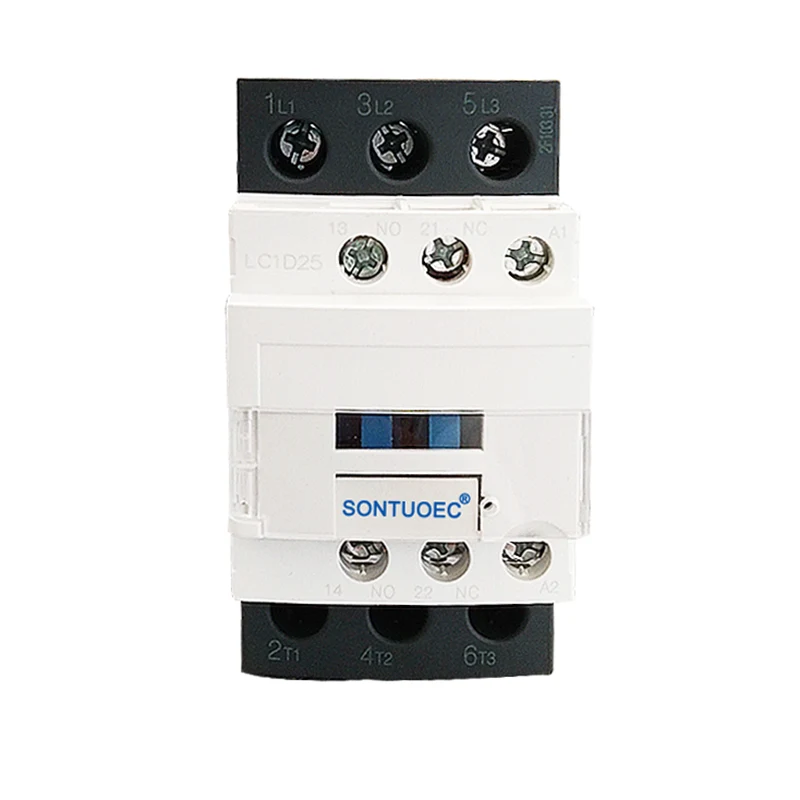

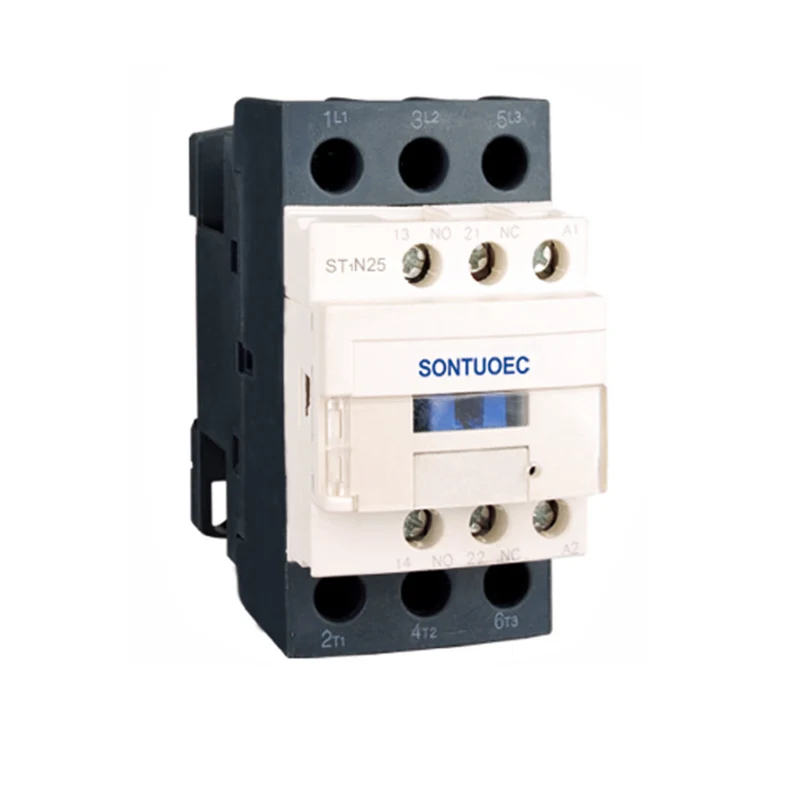

CJX2 3P 25A AC رابطہ کار

سی جے ایکس 2 3 پی 25 اے اے سی رابطہ کار طویل فاصلے پر سرکٹس کو جوڑنے اور توڑنے کے ساتھ ساتھ اے سی موٹرز کے متواتر آغاز اور کنٹرول کے ل suitable موزوں ہے۔ اس کے علاوہ ، یہ سرکٹس کی حفاظت کے لئے برقی مقناطیسی اسٹارٹرز کی تشکیل کے ل appropriate مناسب تھرمل ریلے کے ساتھ استعمال کیا جاسکتا ہے جہاں آپریشنل اوورلوڈز ہوسکتے ہیں۔

ماڈل:ST1N

انکوائری بھیجیں۔

مصنوعات کی وضاحت

قسم		st1n-09	st1n-12	st1n-18	st1n-25	st1n-32	st1n-40	st1n-50	st1n-65	st1n-80	st1n-95
ریٹیڈ ورکنگ کرنٹ (ا)	AC3	9	12	18	25	32	40	50	65	80	95
ریٹیڈ ورکنگ کرنٹ (ا)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3 فیز کی معیاری پاور کی درجہ بندی موٹرز 50/60Hz ingatory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
ریٹیڈ گرمی موجودہ (A)		20	20	32	40	50	60	80	80	125	125
بجلی کی زندگی	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
بجلی کی زندگی	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
مکینیکل زندگی (x104)		1000	1000	1000	1000	800	800	800	800	600	600
رابطوں کی تعداد	3p+نہیں					3p+nc+نمبر
رابطوں کی تعداد	3p+nc					3p+nc+نمبر

ساختی خصوصیات

حفاظتی ڈیزائن: سی جے ایکس 2 3 پی 25 اے اے سی رابطہ کار حفاظتی ڈھانچہ اپناتا ہے ، جس کی خصوصیات چھوٹی مقدار ، ہلکے وزن ، کم بجلی کی کھپت اور لمبی عمر کی ہوتی ہے۔

براہ راست اداکاری کا ایکشن ڈھانچہ: اس کا ایکشن ڈھانچہ براہ راست اداکاری ہے اور رابطے ڈبل بریک پوائنٹ ہیں ، جو رابطے کی وشوسنییتا اور حفاظت کو بہتر بناتے ہیں۔

بلاک قسم سے متعلق معاون رابطہ گروپ: معاون رابطہ گروپ ، ہوا میں تاخیر کا سر ، مکینیکل انٹرلاکنگ میکانزم اور دیگر اجزاء کو صارف کی ضروریات کے مطابق شامل کیا جاسکتا ہے جس میں وقتی تاخیر سے رابطہ کرنے والا ، الٹ کنیکٹر ، اسٹار ڈیلٹا اسٹارٹر اور دیگر اخذ کردہ سیریز کی مصنوعات تشکیل دی جاسکتی ہیں۔

تکنیکی پیرامیٹرز

CJX2 (ST1N) سیریز AC رابطے کے اہم تکنیکی پیرامیٹرز میں شامل ہیں:

ریٹیڈ وولٹیج: مختلف پاور سسٹم کی ضروریات کو پورا کرنے کے لئے 36V ، 110V ، 127V ، 220V ، 380V اور دیگر سطحوں سمیت۔

ریٹیڈ کرنٹ: مختلف ماڈلز کے مطابق ، 9A سے 95A تک کی درجہ بندی کی موجودہ حدیں۔

کنڈلی وولٹیج: اے سی کنڈلی وولٹیج میں 24V ، 36V ، 48V ، 110V ، 220V ، 380V ، وغیرہ شامل ہیں۔ ڈی سی کنڈلی وولٹیج میں 12V ، 24V ، 48V ، 110V ، 220V ، وغیرہ شامل ہیں۔

مکینیکل اور بجلی کی زندگی: مکینیکل زندگی لاکھوں بار ہوسکتی ہے ، اور بجلی کی زندگی بھی نسبتا high زیادہ ہے ، جو رابطہ کار کے طویل مدتی مستحکم آپریشن کو یقینی بناتی ہے۔

تنصیب اور بحالی

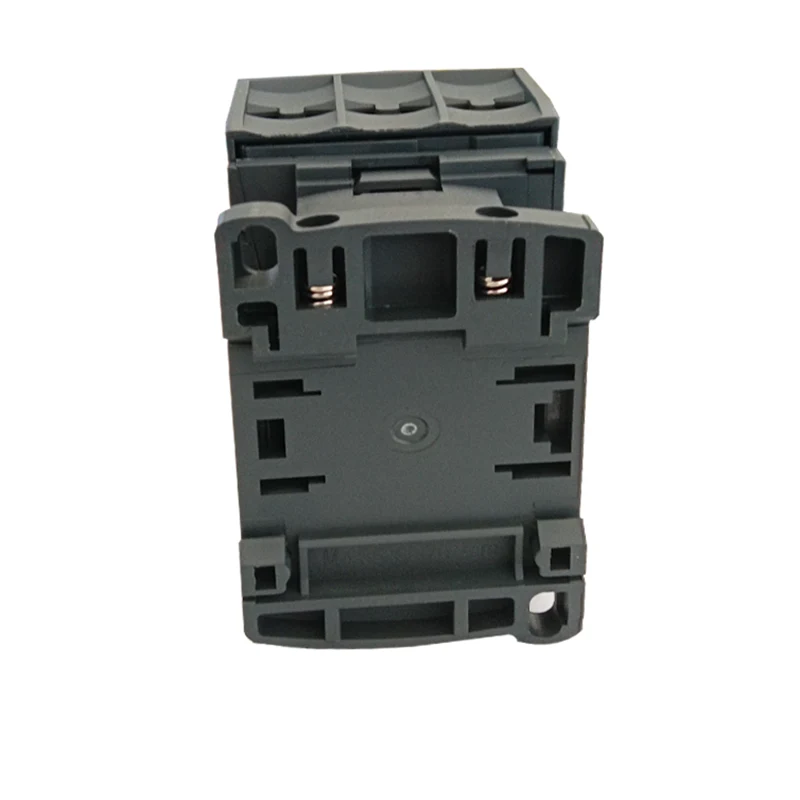

تنصیب: CJX2 قسم AC رابطوں کو دو پیچ یا 35 ملی میٹر (یا 75 ملی میٹر) گائیڈ ریل کے ساتھ لگایا جاسکتا ہے ، جو آسان اور تیز ہے۔ انسٹالیشن کے حالات کی تعمیل کو یقینی بنانے کے لئے متعلقہ تکنیکی اعداد و شمار کو تنصیب سے پہلے جانچنا چاہئے۔

بحالی: استعمال کے دوران مصنوعات کے تمام حصوں کو باقاعدگی سے جانچنا چاہئے ، اس کی ضرورت ہوتی ہے کہ متحرک حصے پھنسے نہ ہوں اور فاسٹنر ڈھیلے نہ ہوں۔ اگر کوئی نقصان ہو تو ، رابطہ کرنے والے کے معمول کے عمل کو یقینی بنانے کے ل it اسے وقت کے ساتھ تبدیل کیا جانا چاہئے۔
