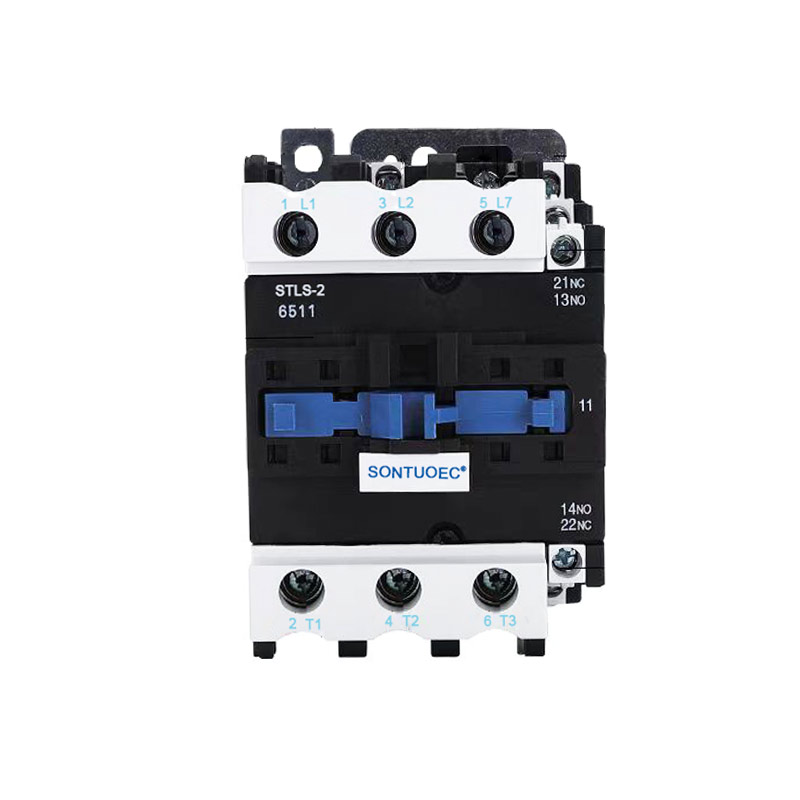

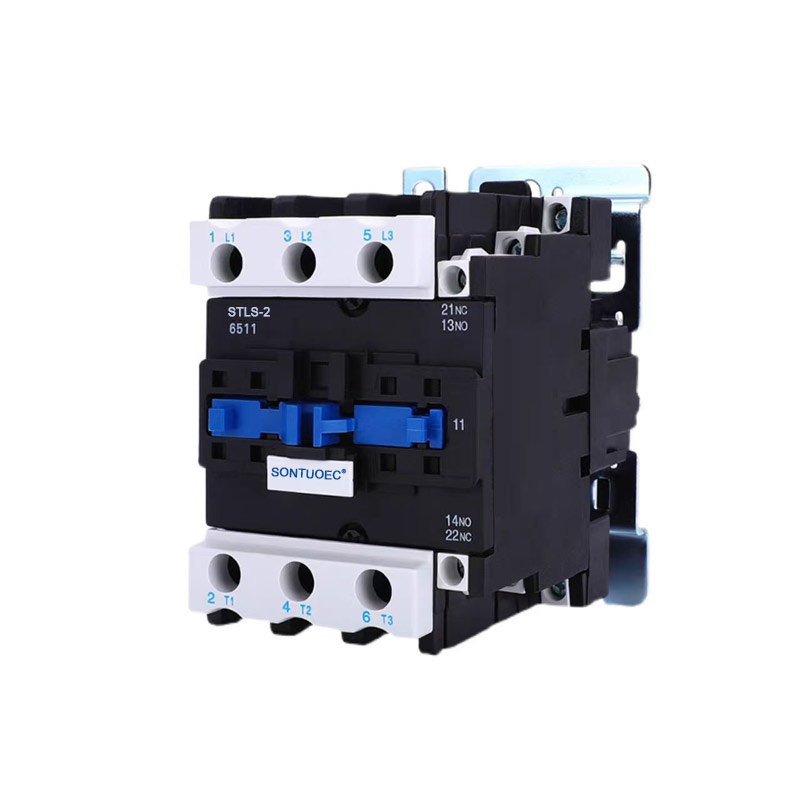

STLS-2 (CJX2) سیریز مکینیکل انٹر لاکنگ رابطہ کار

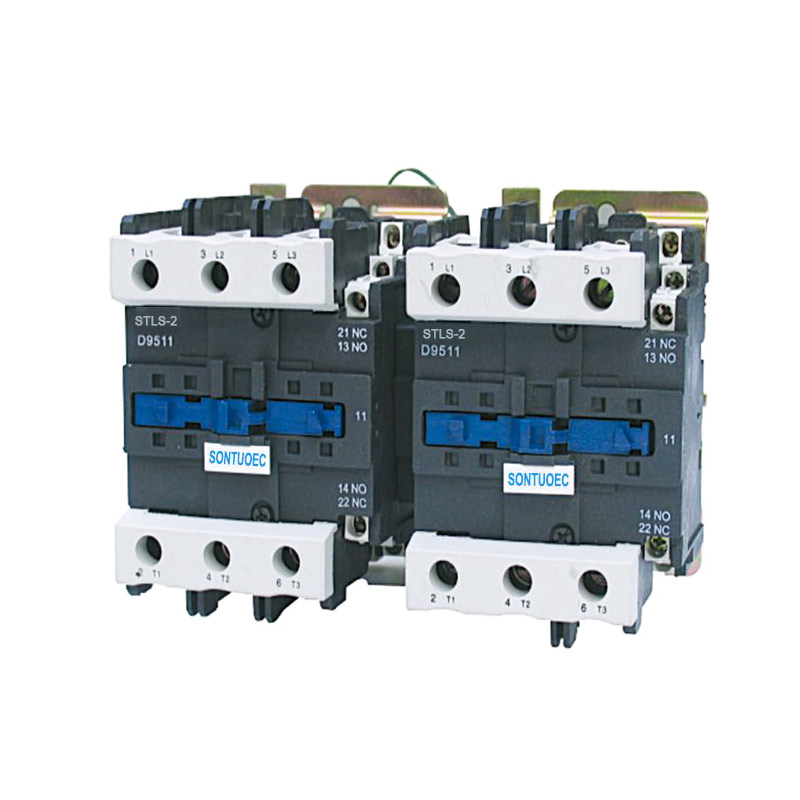

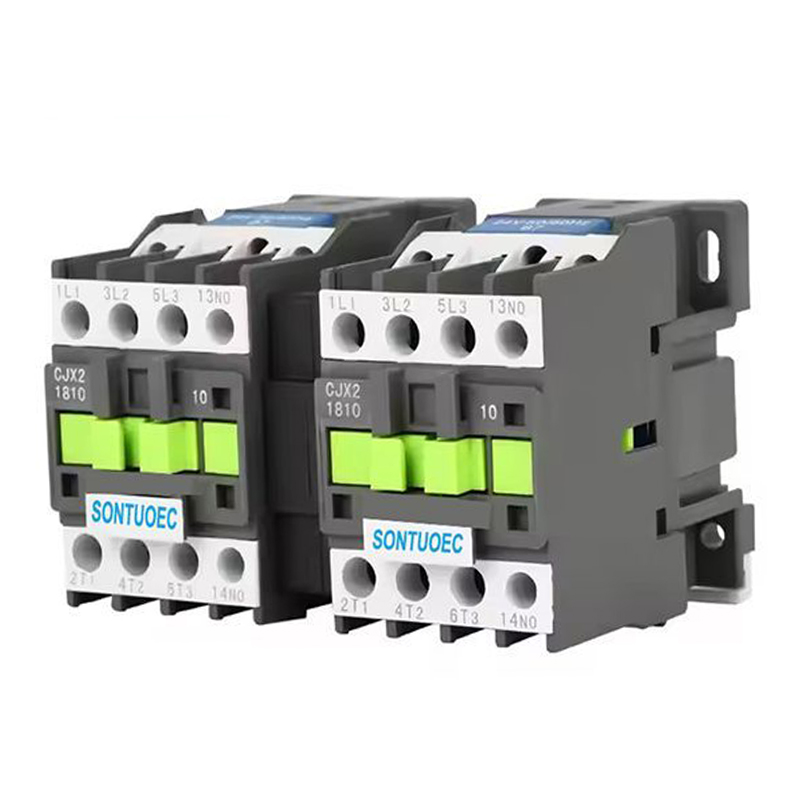

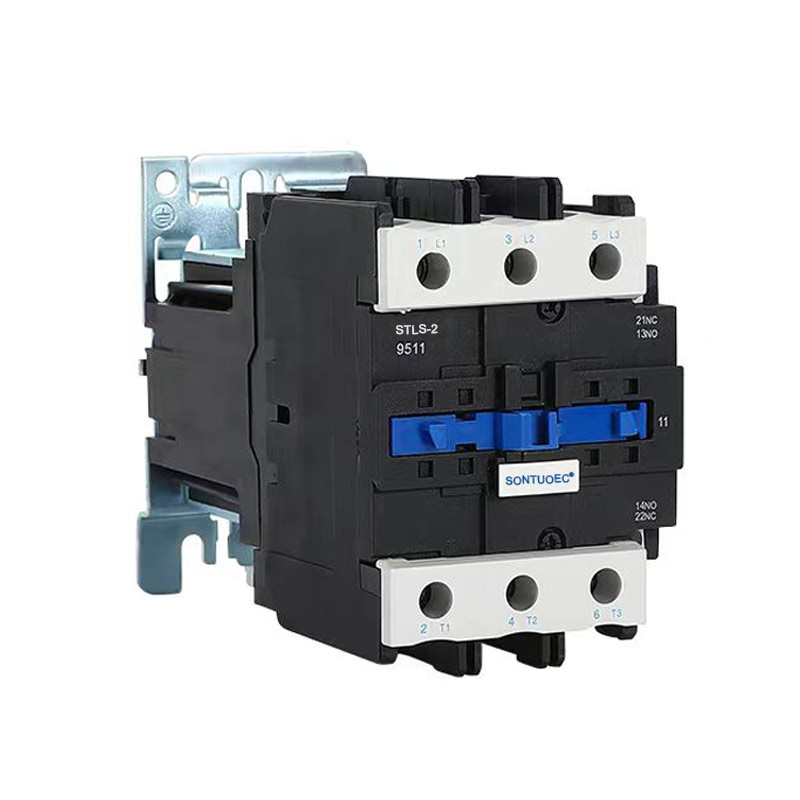

STLS-2 (CJX2) سیریز مکینیکل انٹلاکنگ رابطہ کار موٹر کو کنٹرول کرنے کے لئے درجہ بندی وولٹیج 660V AC 50Hz ، موجودہ 620A تک سرکٹس میں استعمال کرنے کے لئے موزوں ہے۔ یہ مکینیکل انٹلاکنگ ڈیوائس دو کنورٹ ایبل رابطوں سے رابطہ کی تبدیلی کو یقینی بناتا ہے۔ یہ IEC60947-4-1 معیارات کے مطابق ہے۔

ماڈل:STLS-2(CJX2)

انکوائری بھیجیں۔

مصنوعات کی وضاحت

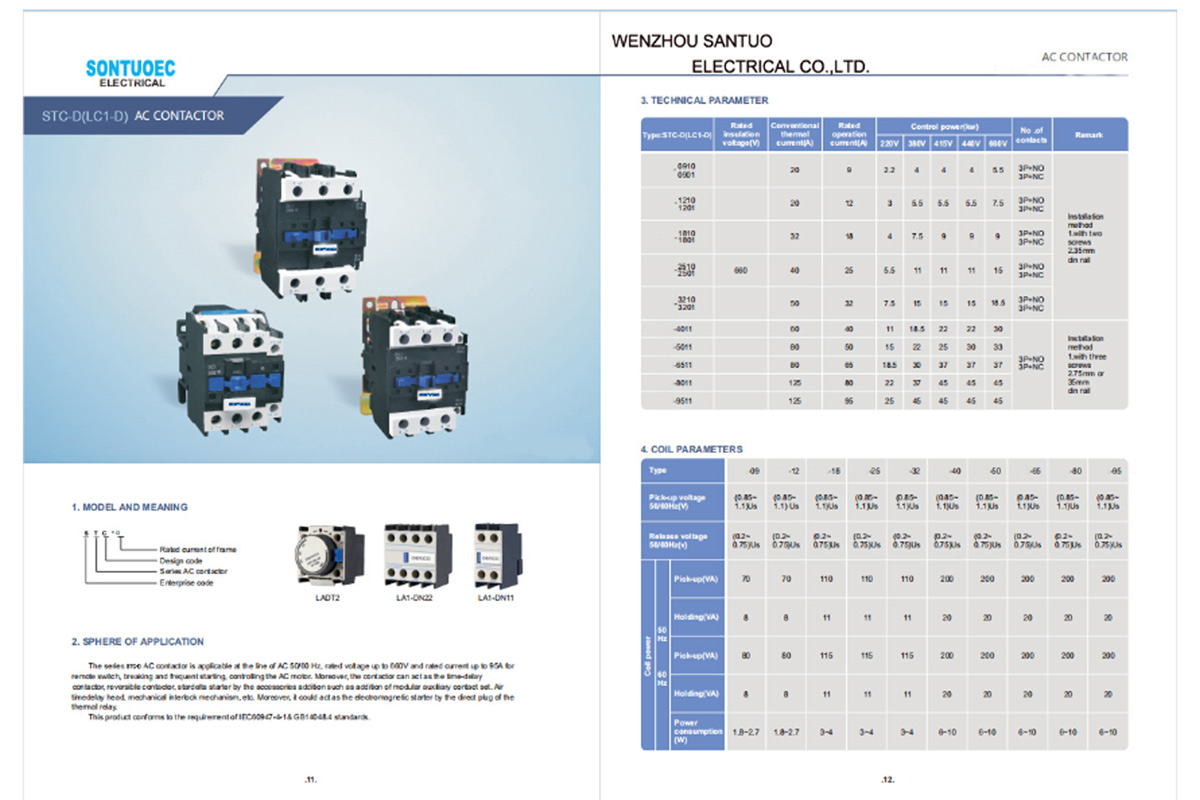

قسم		stls-2	stls-2	stls-2	stls-2	stls-2	stls-2	stls-2	stls-2	stls-2	stls-2
		9	12	18	25	32	40	50	63	80	95
									60
ریٹیڈ انسولیٹو وولٹیج		660	660	660	660	660	660	660	660	660	660
روایتی تھرمل		20	24	32	40	50	60	75	80	110	125
موجودہ		20	24	32	40	50	60	75	80	110	125
ریٹیڈ آپریشنل		9	12	16	25	32	40	50	63	80	95
موجودہ		9	12	16	25	32	40	50	63	80	95
کنٹرول	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
پاور (کلو واٹ)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45

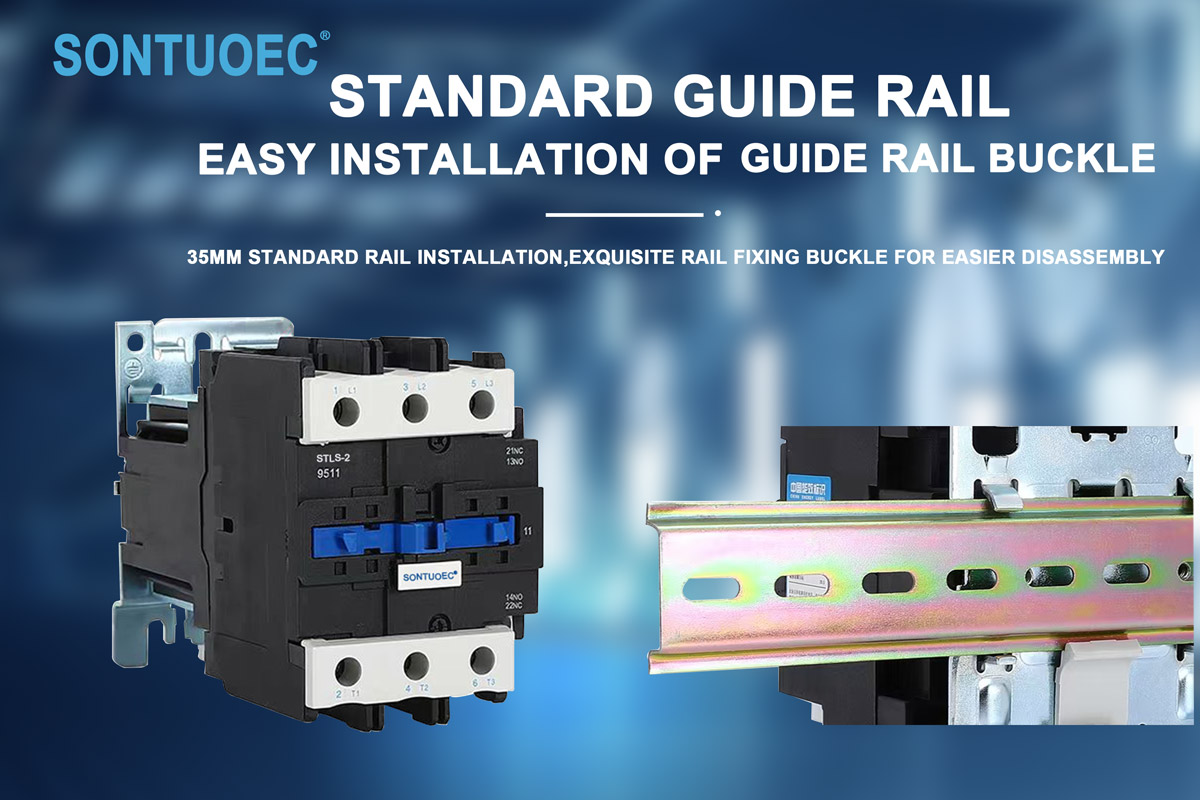

نوٹ		کی تنصیب					کی تنصیب
		ریلے دو پیچ استعمال کرسکتے ہیں					ریلے تین کر سکتے ہیں
		اور 35 ملی میٹر بھی استعمال کریں					پیچ اور استعمال بھی کریں
		تنصیب ریل					75 ملی میٹر یا 35 ملی میٹر تنصیب
							ریل

ساخت اور خصوصیات

ڈھانچہ:

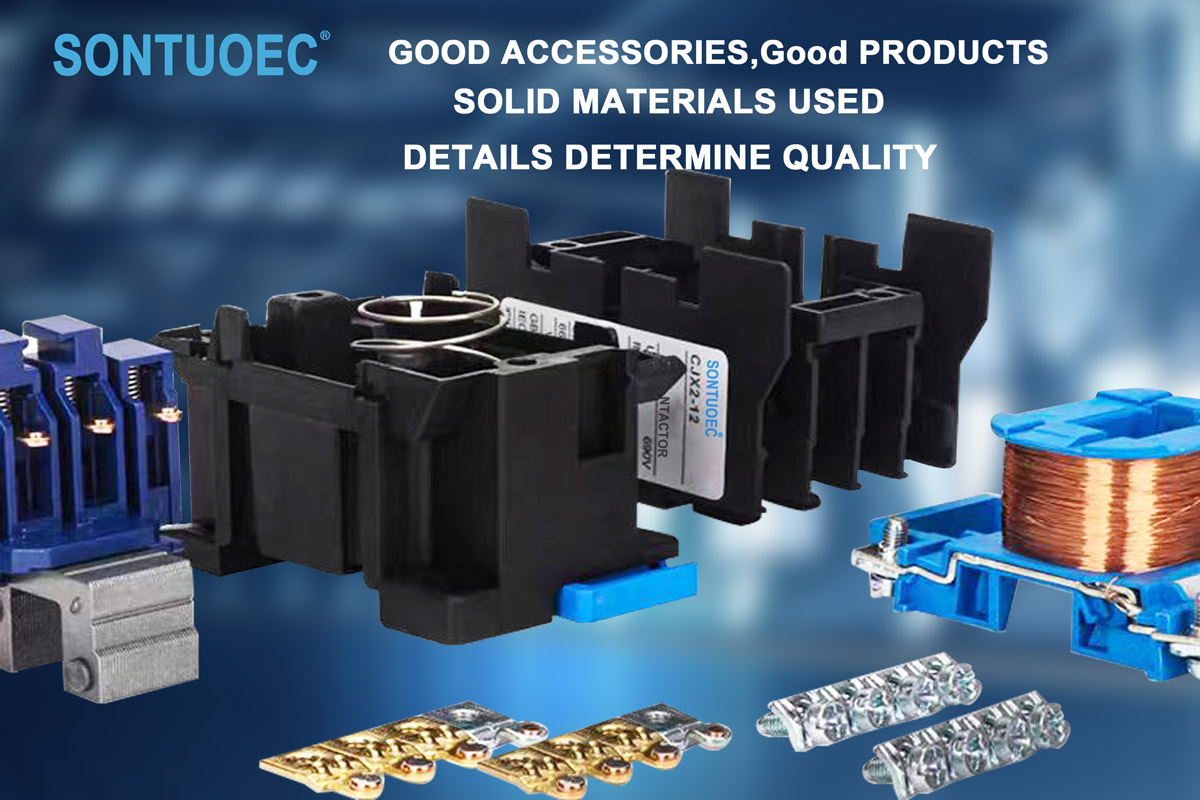

3P AC کنیکٹر عام طور پر برقی مقناطیسی نظام (بشمول کنڈلی ، کور ، وغیرہ) ، رابطہ سسٹم (بشمول مرکزی رابطہ اور معاون رابطہ) ، آرک بجھانے والا آلہ اور شیل اور دیگر حصوں پر مشتمل ہوتا ہے۔ ان میں سے ، مرکزی رابطہ اعلی کرنٹ لے جانے کے لئے استعمال ہوتا ہے ، اور معاون رابطے کا استعمال کنٹرول سگنلز کی ٹرانسمیشن اور آراء کو سمجھنے کے لئے کیا جاتا ہے۔

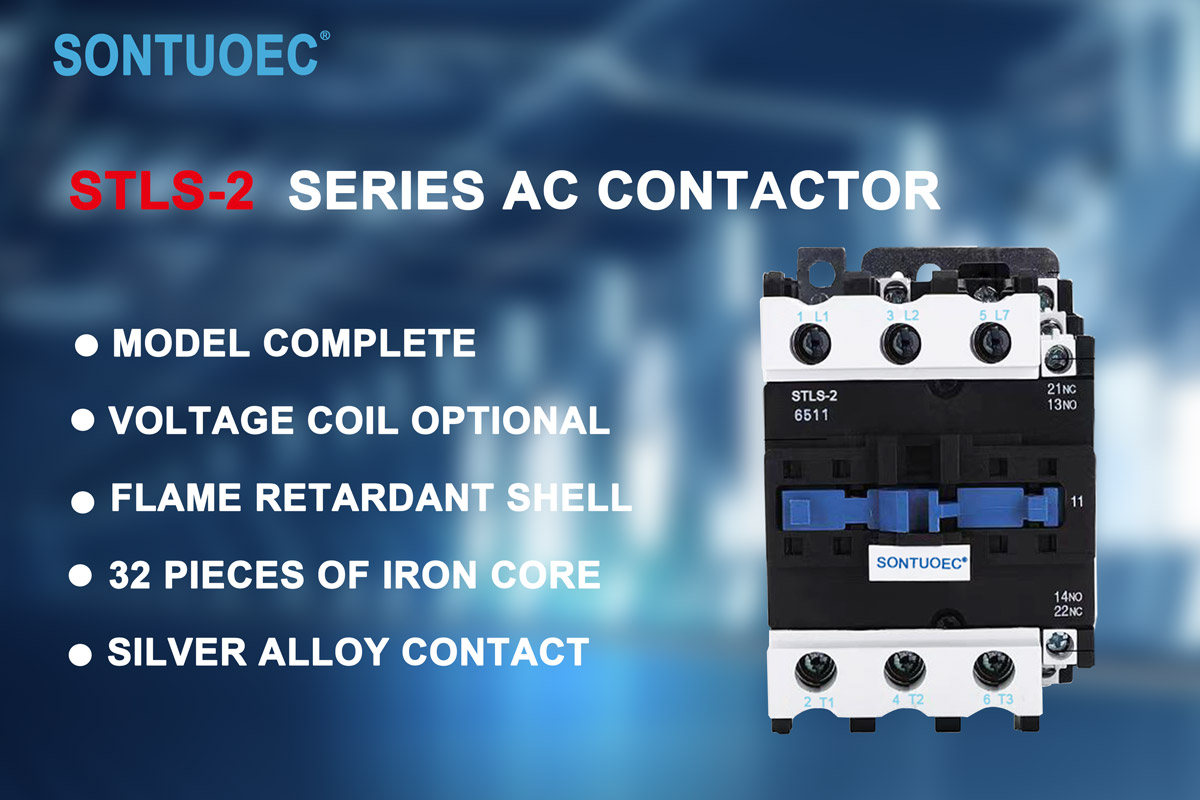

خصوصیات:

تین آزاد رابطوں کے ساتھ ، یہ ایک ہی وقت میں تین فیز پاور اور ایک صفر لائن کو کنٹرول کرسکتا ہے۔

رابطہ کا نظام اعلی معیار کے مواد سے بنا ہے جس میں اچھی چالکتا اور لباس مزاحمت ہے۔

برقی مقناطیسی نظام میں رابطوں کو قابل اعتماد طریقے سے مشغول کرنے اور جاری کرنے کے لئے کافی سکشن فورس موجود ہے۔

جب رابطے منقطع ہوجاتے ہیں تو ، آرک کو بجھانے والا آلہ پیدا ہونے والے آرک کو مؤثر طریقے سے بجھا سکتا ہے ، رابطوں کو نقصان سے بچاتا ہے۔

STLS-2 (CJX2) سیریز مکینیکل انٹرلاکنگ رابطہ کار سرکٹس میں 660V AC 50Hz یا 60Hz تک کی درجہ بندی والی وولٹیج کو استعمال کرنے کے لئے موزوں ہے ، جس کی درجہ بندی 95A تک ہے ، بنانے اور توڑنے کے لئے ، اکثر AC موٹر کو شروع کرنے اور کنٹرول کرنے کے لئے۔ معاون رابطے کے بلاک ، ٹائمر میں تاخیر اور مشین انٹلاکنگ ڈیوائس وغیرہ کے ساتھ مل کر ، یہ تاخیر سے رابطہ کرنے والا ، مکینیکل انٹر لاکنگ رابطہ کار ، اسٹار ڈیلٹا اسٹارٹر بن جاتا ہے۔ تھرمل ریلے کے ساتھ ، اسے برقی مقناطیسی اسٹارٹر میں ملایا جاتا ہے۔ رابطہ کار IEC 60947-1 کے مطابق تیار کیا جاتا ہے۔

آپریشن کا اصول

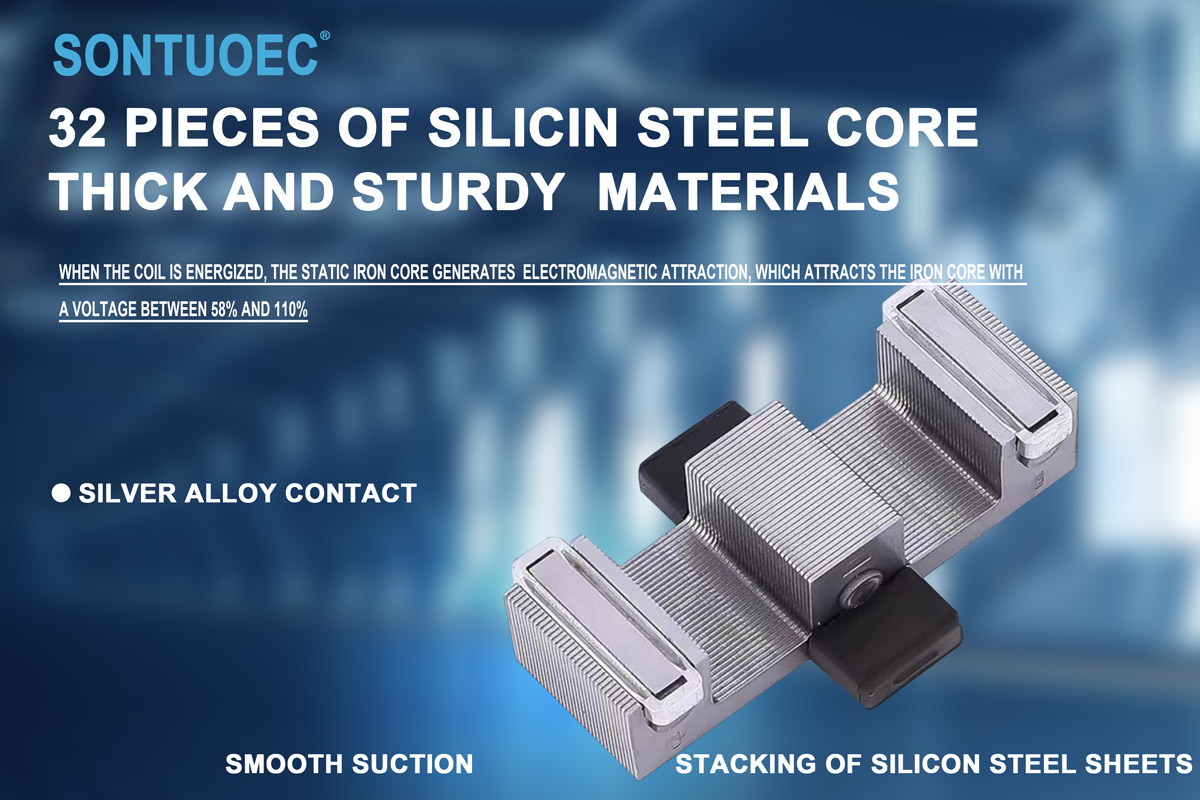

جب 3P AC کنیکٹر کا کنڈلی متحرک ہوجاتا ہے تو ، آئرن کور مقناطیسیت پیدا کرتا ہے اور رابطے کے نظام کو بند کرنے کے لئے راغب کرتا ہے ، اس طرح تین فیز بجلی کی فراہمی اور صفر تار کو جوڑتا ہے۔ جب کنڈلی کو غیر متحرک کیا جاتا ہے تو ، کور اپنی مقناطیسیت کو کھو دیتا ہے اور رابطہ کا نظام موسم بہار کی کارروائی کے تحت الگ ہوجاتا ہے ، اس طرح تین فیز بجلی کی فراہمی کو صفر لائن سے منقطع کرتا ہے۔ اس طرح سے ، 3P AC رابطہ کنندہ برقی بوجھ کے ریموٹ کنٹرول کا احساس کرسکتا ہے۔

درخواست کے منظرنامے

3P AC کنیکٹر مختلف پاور سسٹم میں وسیع پیمانے پر استعمال ہوتا ہے جن کو ایک ہی وقت میں تین فیز پاور اور ایک صفر لائن کو کنٹرول کرنے کی ضرورت ہوتی ہے ، جیسے:

صنعتی آٹومیشن فیلڈ: موٹر اسٹارٹ ، اسٹاپ اور ریورس آپریشنز کو کنٹرول کرنے کے لئے استعمال کیا جاتا ہے۔

پاور سسٹم: ریموٹ کنٹرول اور بجلی کے نظام کے تحفظ کا احساس کرنے کے لئے استعمال کیا جاتا ہے۔

بلڈنگ آٹومیشن: لائٹنگ ، ائر کنڈیشنگ اور دیگر سامان کے آغاز اور اسٹاپ کو کنٹرول کرنے کے لئے استعمال کیا جاتا ہے۔
