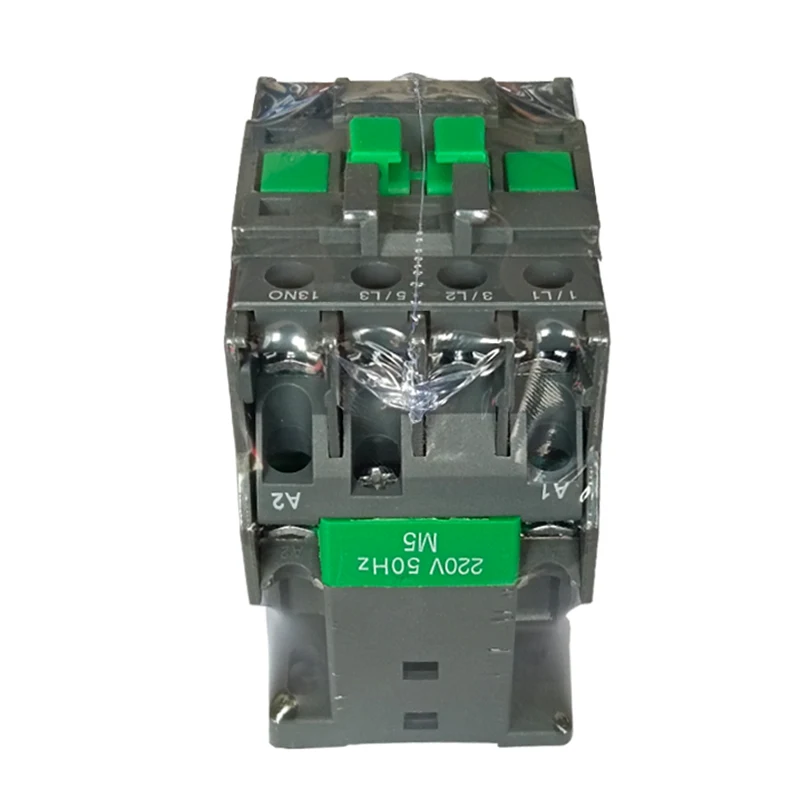

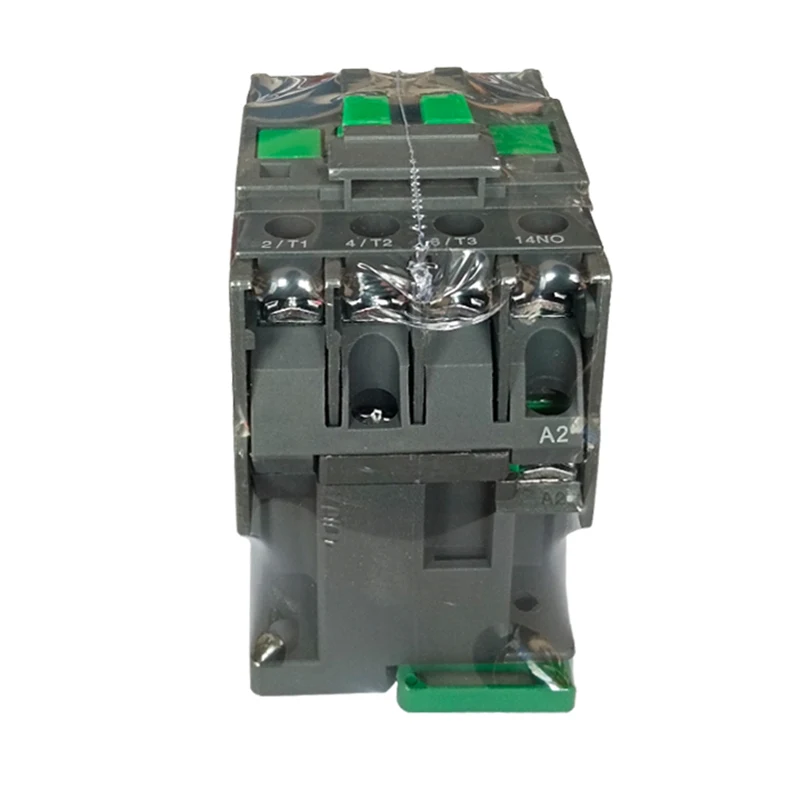

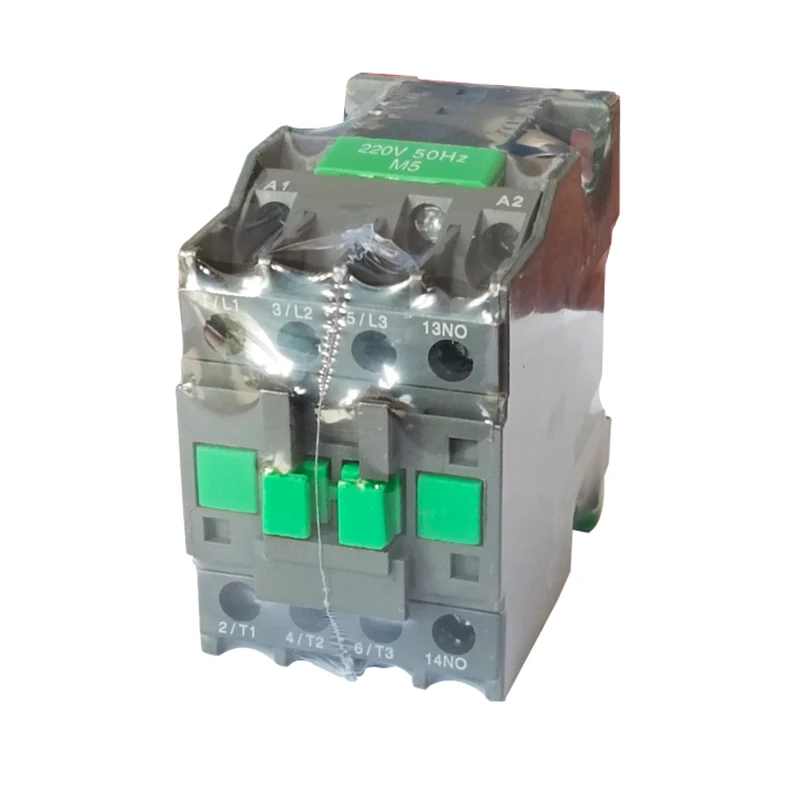

LC1-N قسم AC رابطہ کار

LC1-N قسم AC رابطے AC 50Hz یا 60Hz کے سرکٹس میں استعمال کے ل suitable موزوں ہیں ، 660V تک وولٹیج (کچھ ماڈلز کے لئے 690V تک) اور 95A تک کی دھاریں۔ یہ طویل فاصلوں پر سرکٹس کو جوڑنے اور توڑنے کے ساتھ ساتھ اے سی موٹرز کو شروع کرنے اور ان پر قابو پانے کے لئے استعمال ہوتا ہے۔

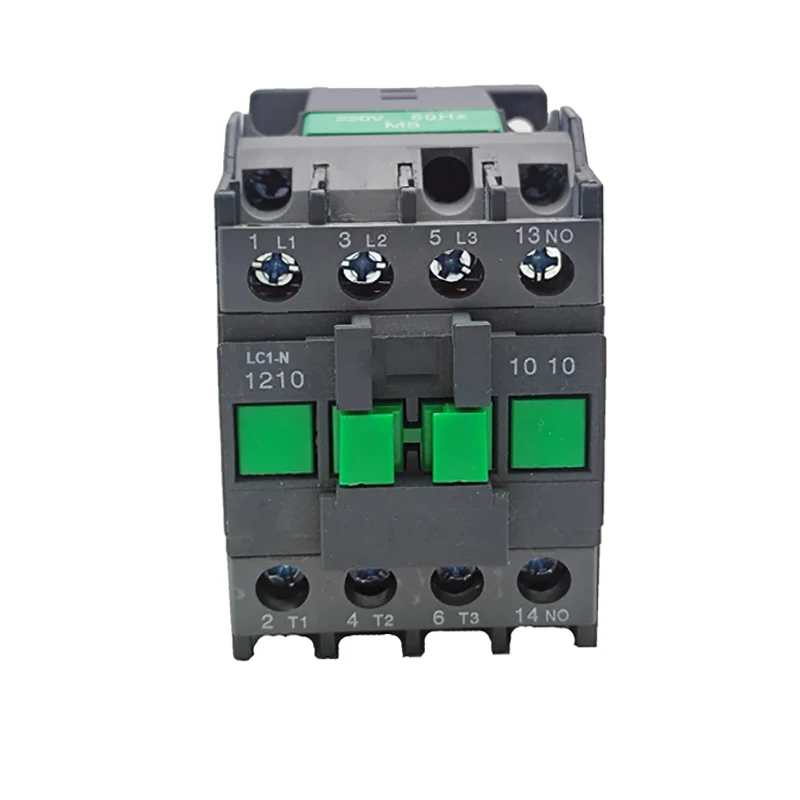

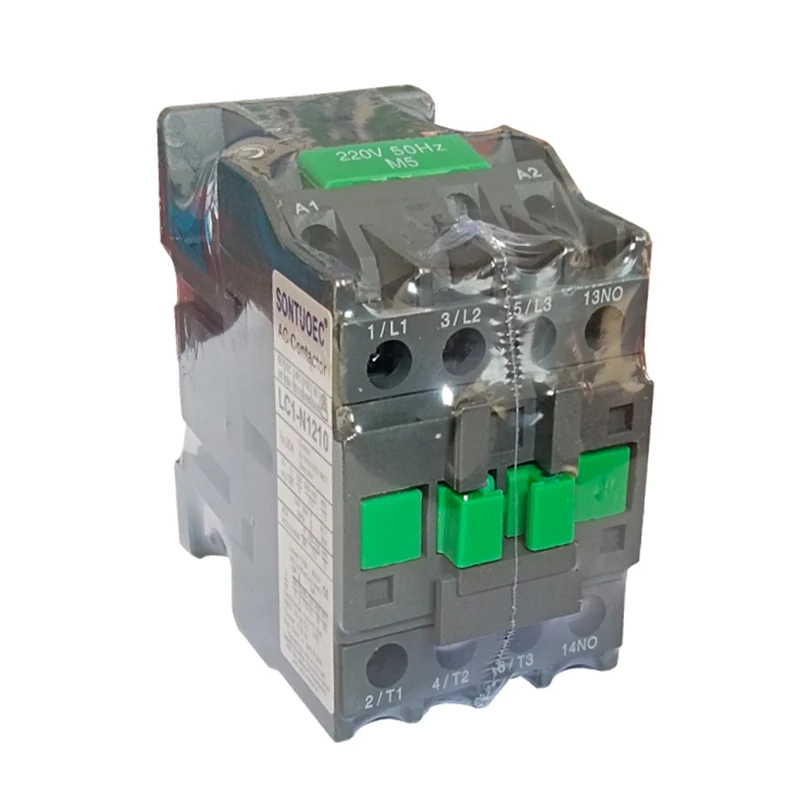

ماڈل:LC1-N1210

انکوائری بھیجیں۔

مصنوعات کی وضاحت

قسم		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
ریٹیڈ ورکنگ کرنٹ (ا)	AC3	9	12	18	25	32	40	50	65	80	95
ریٹیڈ ورکنگ کرنٹ (ا)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3 فیز کی معیاری پاور کی درجہ بندی موٹرز 50/60Hz ingatory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
ریٹیڈ گرمی موجودہ (A)		20	20	32	40	50	60	80	80	125	125
بجلی کی زندگی	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
بجلی کی زندگی	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
مکینیکل زندگی (x104)		1000	1000	1000	1000	800	800	800	800	600	600
رابطوں کی تعداد	3p+نہیں					3p+nc+نمبر
رابطوں کی تعداد	3p+nc					3p+nc+نمبر

ساختی خصوصیات

ماڈیولر ڈیزائن: LC1-N قسم AC کنیکٹر مکمل فنکشن امتزاج کے ساتھ ماڈیولر ڈیزائن کو اپناتا ہے ، جو صارفین کے لئے اپنی ضروریات کے مطابق انتخاب اور یکجا کرنا آسان ہے۔

برقی مقناطیسی نظام: بشمول برقی مقناطیسی کنڈلی اور آئرن کور ، جو رابطہ کار کا ایک اہم حصہ ہے ، رابطوں کی بندش اور منقطع کرنے کے لئے اس پر انحصار کرتا ہے۔

رابطہ سسٹم: بشمول مرکزی رابطہ اور معاون رابطہ۔ مرکزی رابطے کا استعمال مرکزی سرکٹ کو مربوط کرنے اور توڑنے اور بڑے موجودہ کو کنٹرول کرنے کے لئے کیا جاتا ہے۔ معاون رابطہ مختلف کنٹرول طریقوں کی ضروریات کو پورا کرنے کے لئے کنٹرول سرکٹ میں ہے۔

آرک بجھانے والا نظام: آرک بجھانے والے آلے سے لیس ، عام طور پر نیم بند شدہ طول البلد سلٹ مٹی آرک بجھانے والا احاطہ ، اور ایک مضبوط مقناطیسی اڑانے والے آرک سرکٹ سے لیس ہے تاکہ یہ یقینی بنایا جاسکے کہ آرک کے ذریعہ پیدا ہونے والے سرکٹ کو توڑنے کے رابطے قابل اعتماد طریقے سے بجھائے جاتے ہیں ، رابطوں کو آرک کے نقصان کو کم کریں۔

آپریشن کا اصول

جب کنٹرول سرکٹ کو متحرک کیا جاتا ہے تو ، برقی مقناطیسی کنڈلی ایک مقناطیسی فیلڈ تیار کرتی ہے ، جو رابطوں کو بند کرنے کے لئے لوہے کے کور کو راغب کرتی ہے ، اس طرح کمپریسر کے مرکزی سرکٹ کو جوڑتا ہے۔ جب کنٹرول سرکٹ کو غیر متحرک کیا جاتا ہے تو ، مقناطیسی فیلڈ غائب ہوجاتا ہے ، آئرن کور کو موسم بہار کی کارروائی کے تحت دوبارہ ترتیب دیا جاتا ہے ، رابطہ منقطع ہوجاتا ہے ، اور کمپریسر کا مرکزی سرکٹ بھی منقطع ہوجاتا ہے۔
