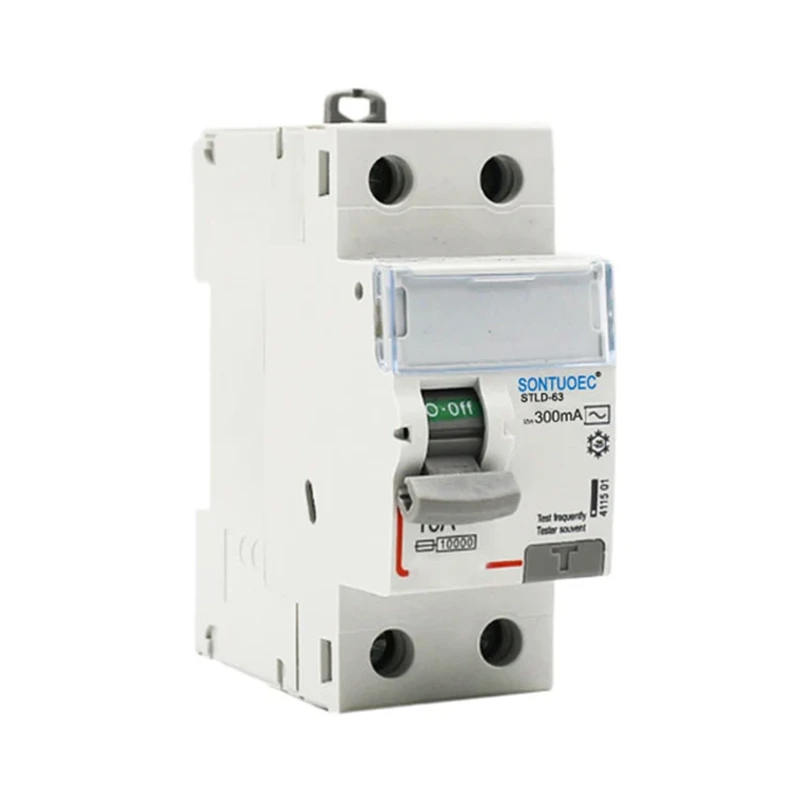

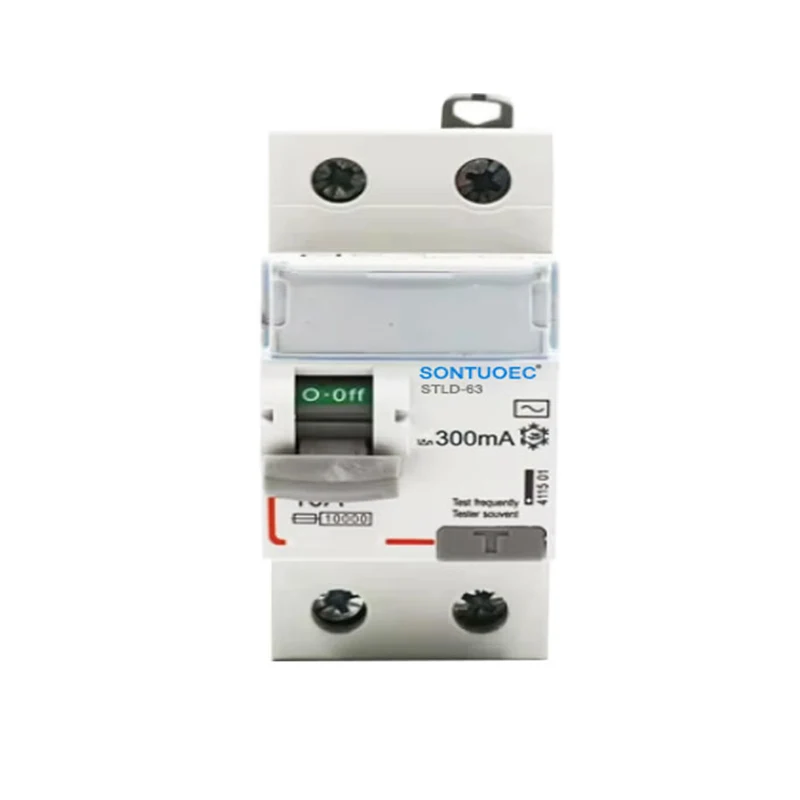

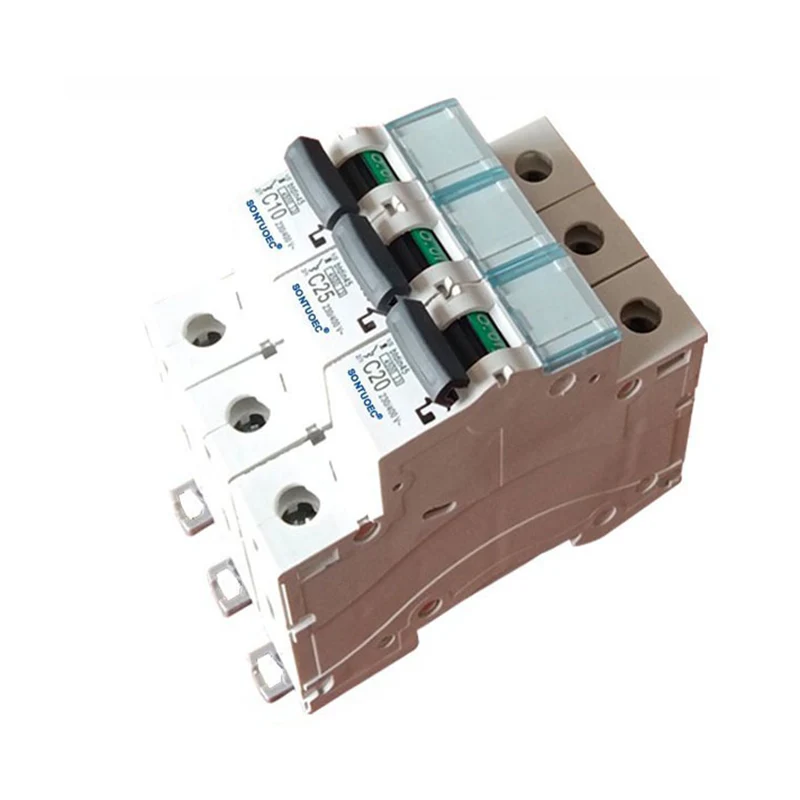

2p 63a/30ma RCD AC قسم

2P 63A/30MA RCD AC قسم کا آپریٹنگ اصول بقایا موجودہ ٹرانسفارمر پر مبنی ہے۔ جب ایک غیر متوازن موجودہ (یعنی رساو) بجلی کے نظام میں ہوتا ہے تو ، بقایا موجودہ ٹرانسفارمر اس غیر متوازن موجودہ کا پتہ لگاتا ہے اور رساو کے موجودہ کے متناسب مقناطیسی بہاؤ پیدا کرتا ہے۔ یہ مقناطیسی بہاؤ آر سی ڈی کی داخلی رہائی کے طریقہ کار کو متحرک کرتا ہے ، جس کی وجہ سے آر سی ڈی بجلی کی فراہمی کو جلدی سے کاٹ دیتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ماڈل:	الیکٹرو مقناطیسی قسم ؛ الیکٹرانک قسم
معیار	آئی ای سی 61008-1
بقایا موجودہ خصوصیات:	اور ، اور

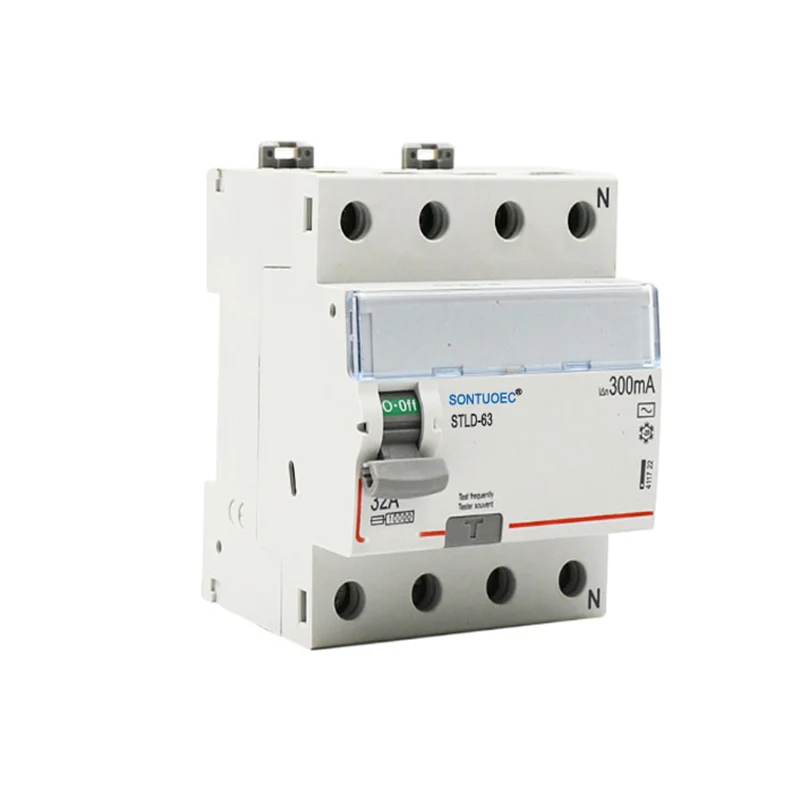

قطب نمبر:	2p ، 4p
ریٹیڈ کرنٹ:	16A ، 25A ، 32A ، 40A ، 63A ؛
ریٹیڈ وولٹیج:	230/400V AC
درجہ بند تعدد:	50/60Hz
ریٹیڈ بقیہ آپریٹنگ موجودہ IΔN:	10 ایم اے ، 30 ایم اے ، 100 ایم اے ، 300 ایم اے ، 500 ایم اے
ریٹیڈ بقیہ غیر آپریٹنگ کرنٹ I ΔNO:	.50.5iΔN
مشروط مشروط شارٹ سرکٹ موجودہ انک:	6000a
ریٹیڈ مشروط بقایا شارٹ سرکٹ موجودہ IΔC:	6000a
ٹرپنگ کا دورانیہ:	فوری ٹرپنگ $0.1 سیکنڈ
بقایا ٹرپنگ موجودہ رینج:	0.5iΔN ~ iΔN
الیکٹرو میکانیکل برداشت:	4000 سائیکل
باندھنا ٹارک:	2.0nm
کنکشن ٹرمینل:	کلیمپ کے ساتھ سکرو ٹرمینل پلر ٹرمینل

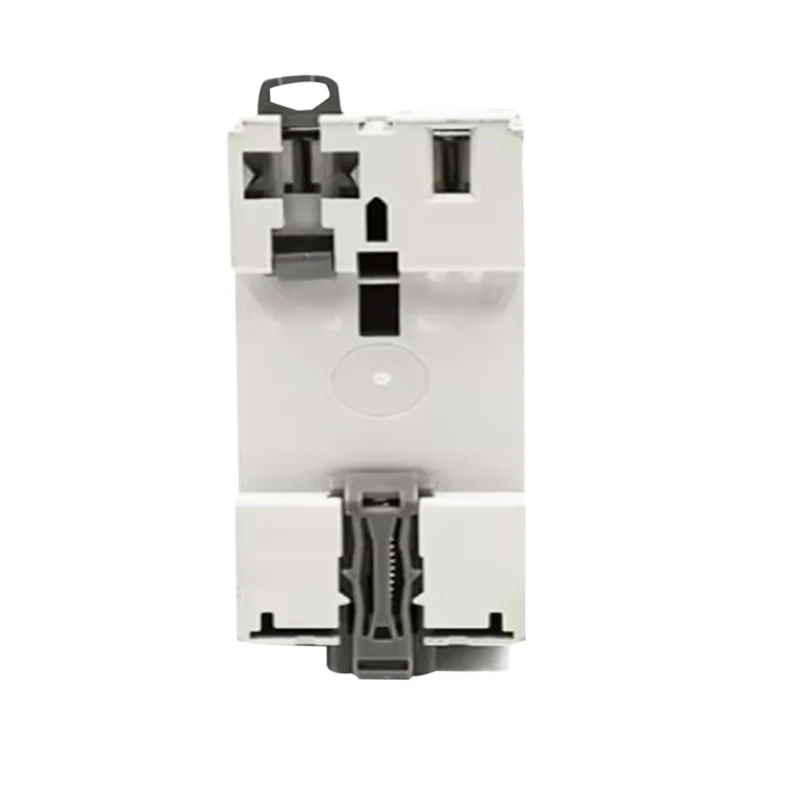

تنصیب:	35 ملی میٹر ڈین ریل بڑھتے ہوئے

بنیادی تصور

p 2 پی: اشارہ کرتا ہے کہ یہ آر سی ڈی (بقایا موجودہ آلہ) ایک دوئبرووی سوئچ ہے ، یعنی ، یہ ایک ہی وقت میں دو لائنوں کے آن آف کو کنٹرول کرسکتا ہے۔ یہ ڈیزائن عام طور پر استعمال کیا جاتا ہے جہاں ایک ہی وقت میں مرحلے اور صفر لائنوں دونوں کو منقطع کرنے کی ضرورت ہوتی ہے تاکہ یہ یقینی بنایا جاسکے کہ رساو یا غلطی کی صورت میں سرکٹ کو مکمل طور پر منقطع کیا جاسکتا ہے ، جس سے حفاظتی حادثات جیسے الیکٹروکیشن یا بجلی سے آگ لگ جاتی ہے۔

 63A: اشارہ کرتا ہے کہ آر سی ڈی کی درجہ بندی 63 ایم پی ایس ہے۔ درجہ بندی کی گئی موجودہ زیادہ سے زیادہ موجودہ قیمت ہے جسے آر سی ڈی زیادہ گرمی یا نقصان پہنچائے بغیر مسلسل لے جاسکتا ہے۔ عملی ایپلی کیشنز میں ، بجلی کے نظام کے بوجھ کے مطابق مناسب درجہ بند موجودہ کا انتخاب کیا جانا چاہئے۔

ma 30 ایم اے: اشارہ کرتا ہے کہ اس آر سی ڈی کا رساو ایکشن موجودہ 30 ایم اے ہے۔ رساو ایکشن موجودہ کم سے کم موجودہ قیمت ہے جس پر آر سی ڈی رساو کرنٹ کا پتہ لگاتا ہے اور کسی کارروائی کو متحرک کرتا ہے۔ جب بجلی کے نظام میں موجودہ رساو اس قدر سے تجاوز کرتا ہے تو ، آر سی ڈی ذاتی حفاظت کے تحفظ کے لئے بجلی کی فراہمی کو جلدی سے کاٹ دے گا اور بجلی سے متعلق آگ جیسے حادثات کو روکنے کے لئے۔

 آر سی ڈی: بقایا موجودہ آلہ ایک برقی حفاظتی آلہ ہے جو بجلی کے نظام میں بقایا موجودہ (یعنی رساو کرنٹ) کا پتہ لگانے اور بجلی کی فراہمی کو منقطع کرنے کے لئے استعمال ہوتا ہے۔ یہ بجلی کے سازوسامان اور اہلکاروں کے لئے جامع تحفظ فراہم کرنے کے لئے مختلف کم وولٹیج الیکٹریکل سسٹم میں وسیع پیمانے پر استعمال ہوتا ہے۔

 AC قسم: اشارہ کرتا ہے کہ یہ RCD موجودہ (AC) سسٹم میں ردوبدل کے لئے موزوں ہے۔ متبادل (AC) بجلی منتقل کرنے کا ایک عام طریقہ ہے اور براہ راست موجودہ (DC) کے مقابلے میں وولٹیج اور کرنٹ کی سمت میں وقتا فوقتا تبدیلیوں کی خصوصیت ہے۔ لہذا ، جب کسی آر سی ڈی کا انتخاب کرتے ہو تو ، مناسب ماڈل کا انتخاب برقی نظام (اے سی یا ڈی سی) کی قسم کی بنیاد پر کیا جانا چاہئے۔

1. زمین کی غلطی/رساو کے خلاف تحفظ فراہم کرنا موجودہ اور تنہائی کا کام

2. اعلی شارٹ سرکٹ موجودہ صلاحیت کا مقابلہ کریں

3. ٹرمینل اور پن/کانٹے کی قسم بسبار کنکشن کے لئے ایپلیکیبل

4. انگلی سے محفوظ کنکشن ٹرمینلز سے لیس

5. جب زمین کی غلطی/رساو موجودہ واقع ہوتی ہے اور درجہ بندی کی حساسیت سے تجاوز کرتی ہے تو خودکار طور پر سرکٹ منقطع کریں

6. بجلی کی فراہمی اور لائن وولٹیج کا انحصار ، اور بیرونی مداخلت ، وولٹیج کے اتار چڑھاو سے پاک۔ ---------- بگ سائز کنکشن تار (35 ملی میٹر کنکشن کیبل)

2P 63A/30mA RCD AC Type
