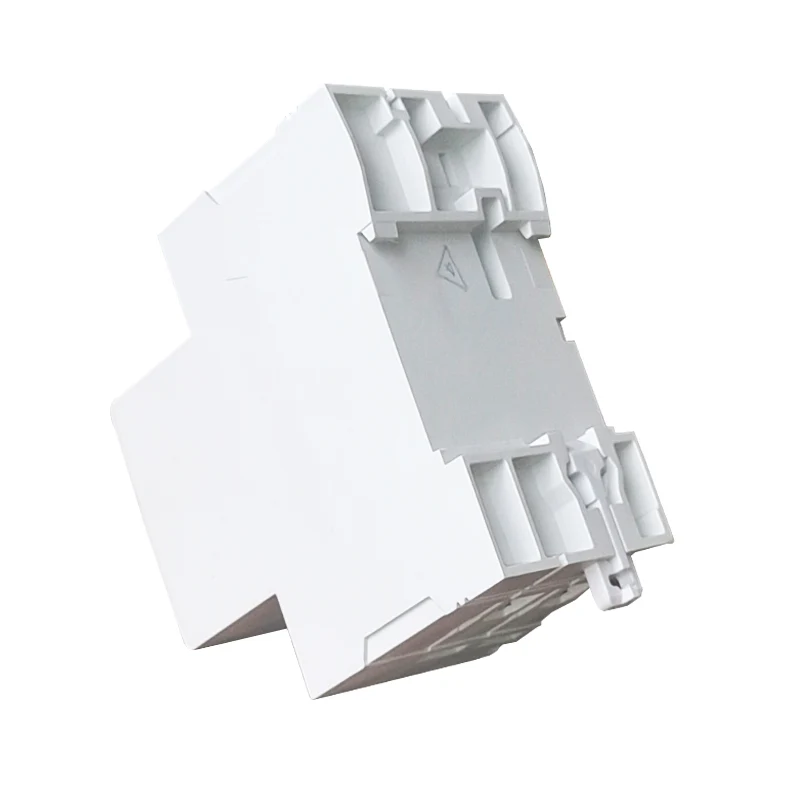

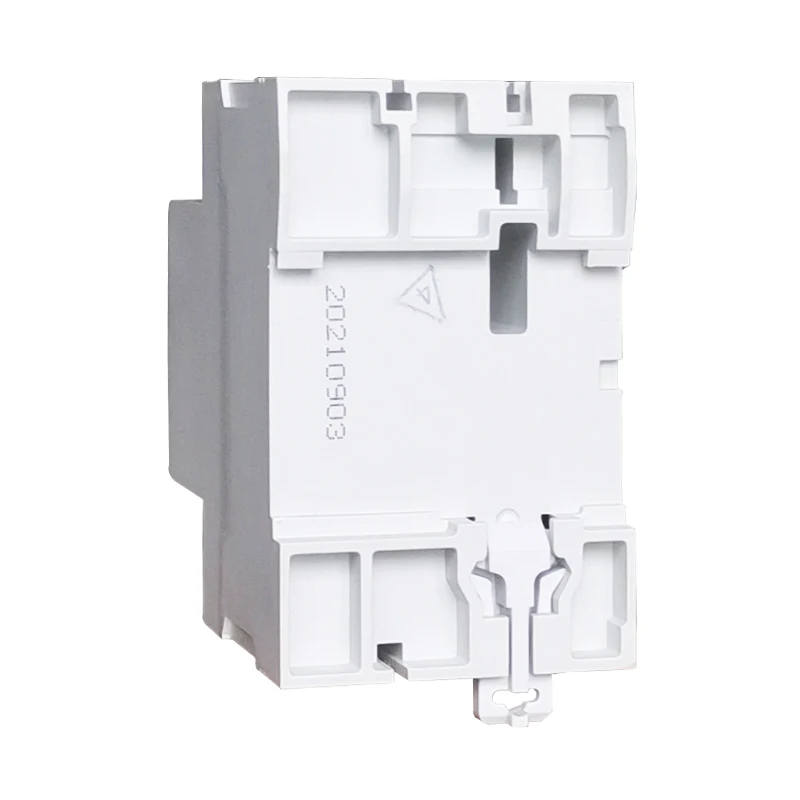

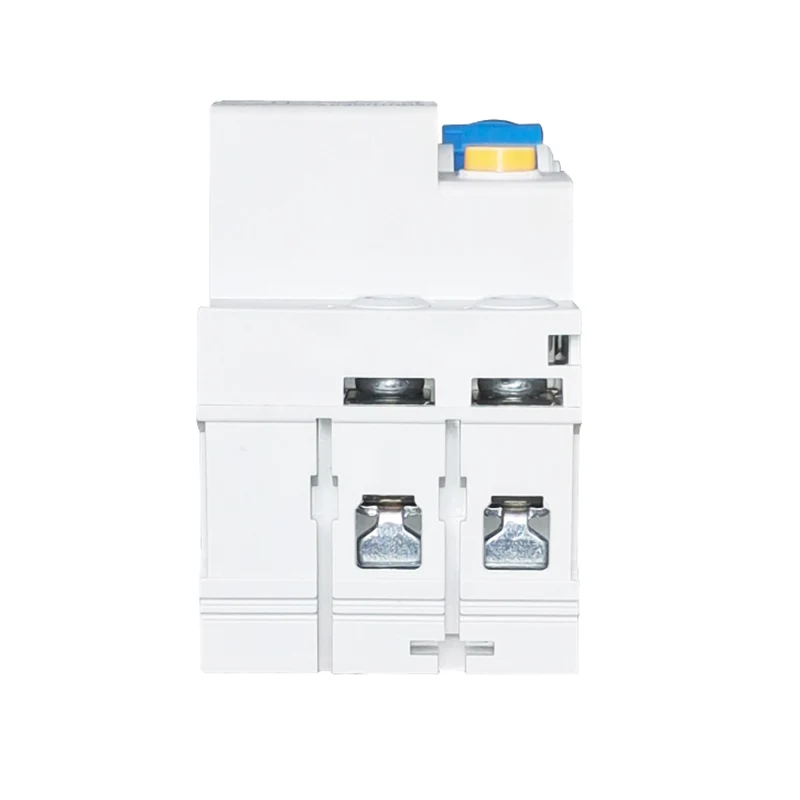

آر سی سی بی بی ماڈل بقایا موجودہ سرکٹ بریکر

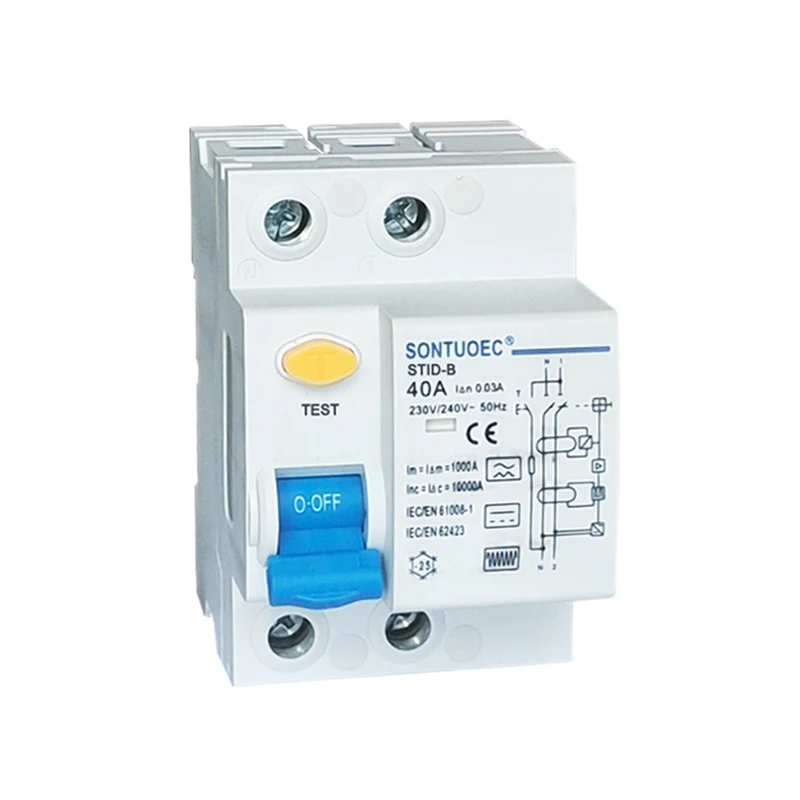

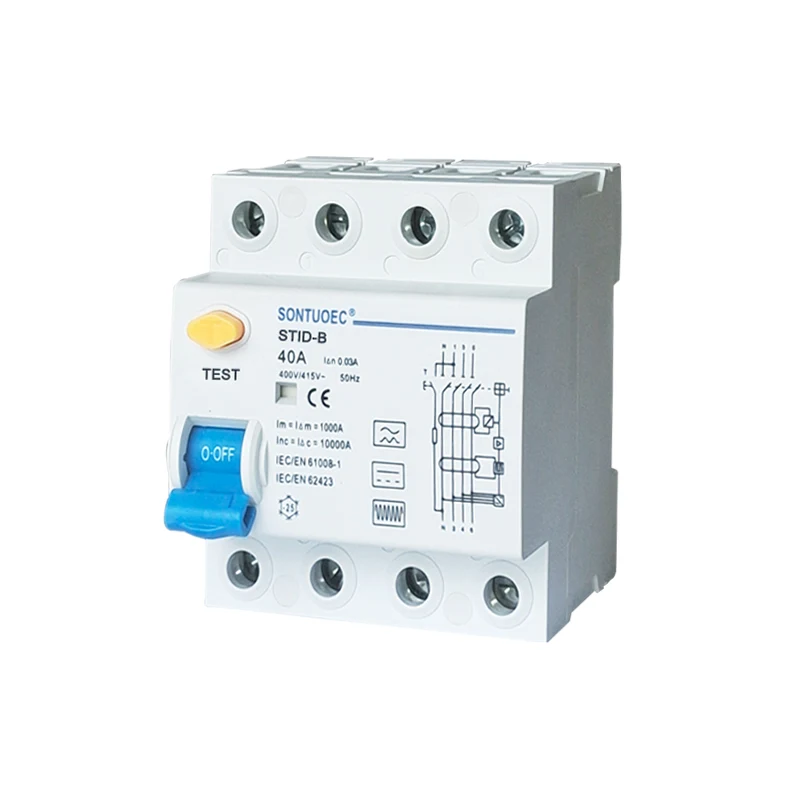

اسٹڈ-بی آر سی سی بی بی ماڈل بقایا موجودہ سرکٹ بریکر ٹائپ اے کے لئے موزوں ہے اور ڈی سی کے بقایا دھاروں ، ڈی سی بقایا دھاروں کو ہموار کرنے کے لئے بھی موزوں ہے جو ریکٹیفائر سرکٹس اور اعلی فریکوینسی اے سی بقایا دھاروں سے پیدا ہوسکتا ہے۔ یہ تین فیز نیٹ ورکس میں مسلسل غلطی دھاروں کی صورت میں تحفظ فراہم کرتا ہے۔ اسٹڈ بی عام طور پر چارجنگ اسٹیشنوں ، طبی سامان اور آلات ، کنٹرولرز اور متغیر اسپیڈ ڈرائیوز ، بیٹری چارجرز اور انورٹرز (ڈی سی) کے شعبوں میں استعمال ہوتا ہے۔ STID-B IEC/EN61008 اور IEC/EN62423 معیارات کی تعمیل کرتا ہے۔

اہم خصوصیات

ریٹیڈ کرنٹ: 40A ، بڑے موجودہ برقی نظام کے لئے موزوں ہے۔

رساو کا تحفظ: اعلی حساسیت اور درستگی کے ساتھ ، یہ رساو موجودہ کا پتہ لگاسکتا ہے اور بہت ہی کم وقت میں بجلی کی فراہمی کو کاٹ سکتا ہے۔

حفاظت کی کارکردگی: آئی سی ای سی/EN61008.1 اور GB16916.1 جیسے بین الاقوامی معیارات کے مطابق ، مصنوعات کی حفاظت اور وشوسنییتا کو یقینی بناتے ہوئے۔

اطلاق کا دائرہ: بجلی کے نظام کو جامع تحفظ فراہم کرنے کے لئے صنعتی ، تجارتی ، اعلی عروج اور شہری عمارتوں میں وسیع پیمانے پر استعمال کیا جاتا ہے۔

آپریشن کا اصول

آر سی سی بی بی ماڈل بقایا موجودہ سرکٹ بریکر صفر تسلسل موجودہ ٹرانسفارمر پر مبنی ہے۔ ہر طرز عمل کا مرحلہ صفر تسلسل موجودہ ٹرانسفارمر سے گزرتا ہے ، جس کا ثانوی پہلو برقی مقناطیسی ڈٹنٹ سے منسلک ہوتا ہے۔ عام حالات میں ، صفر تسلسل موجودہ ٹرانسفارمر کے ذریعے مرحلے کے دھاروں کا ویکٹر مجموعہ صفر ہے ، لہذا ٹرانسفارمر کے ذریعے بہاؤ صفر ہے ، ثانوی آؤٹ پٹ وولٹیج بھی صفر ہے ، اور سرکٹ بریکر کام نہیں کرے گا۔ تاہم ، ایک بار جب رساو موجودہ بڑھ جاتا ہے اور ثانوی سائیڈ آؤٹ پٹ وولٹیج کو کسی خاص سطح تک بڑھنے کے ل. چلاتا ہے تو ، برقی مقناطیسی رہائی متحرک ہوجاتی ہے ، اور بجلی کی فراہمی سے منسلک رابطوں کو کام کرنے اور منقطع کرنے کے لئے آپریٹنگ میکانزم کو چلاتی ہے ، اس طرح رساو کے تحفظ کا احساس ہوتا ہے۔

انتخاب اور تنصیب

انتخاب: آر سی سی بی کا انتخاب کرتے وقت ، پیرامیٹرز جیسے ریٹیڈ وولٹیج ، ریٹیڈ کرنٹ ، رساو ایکشن موجودہ اور بجلی کے نظام کے ایکشن ٹائم پر غور کیا جانا چاہئے۔ مطلوبہ تحفظ کی قسم (جیسے براہ راست رابطہ تحفظ یا بالواسطہ رابطے سے متعلق تحفظ) کے مطابق مناسب آر سی سی بی کا انتخاب کرنا بھی ضروری ہے۔

تنصیب: پورے برقی نظام یا کسی مخصوص برانچ لائن کے مکمل تحفظ کو یقینی بنانے کے لئے آر سی سی بی کو بجلی کے نظام کے آنے والے اختتام پر یا برانچ لائن پر نصب کیا جانا چاہئے۔ تنصیب کے دوران ، RCCB کے مناسب رابطے اور قابل اعتماد آپریشن کو یقینی بنانے کے لئے متعلقہ معیارات اور کوڈ کو سختی سے مشاہدہ کیا جانا چاہئے۔
