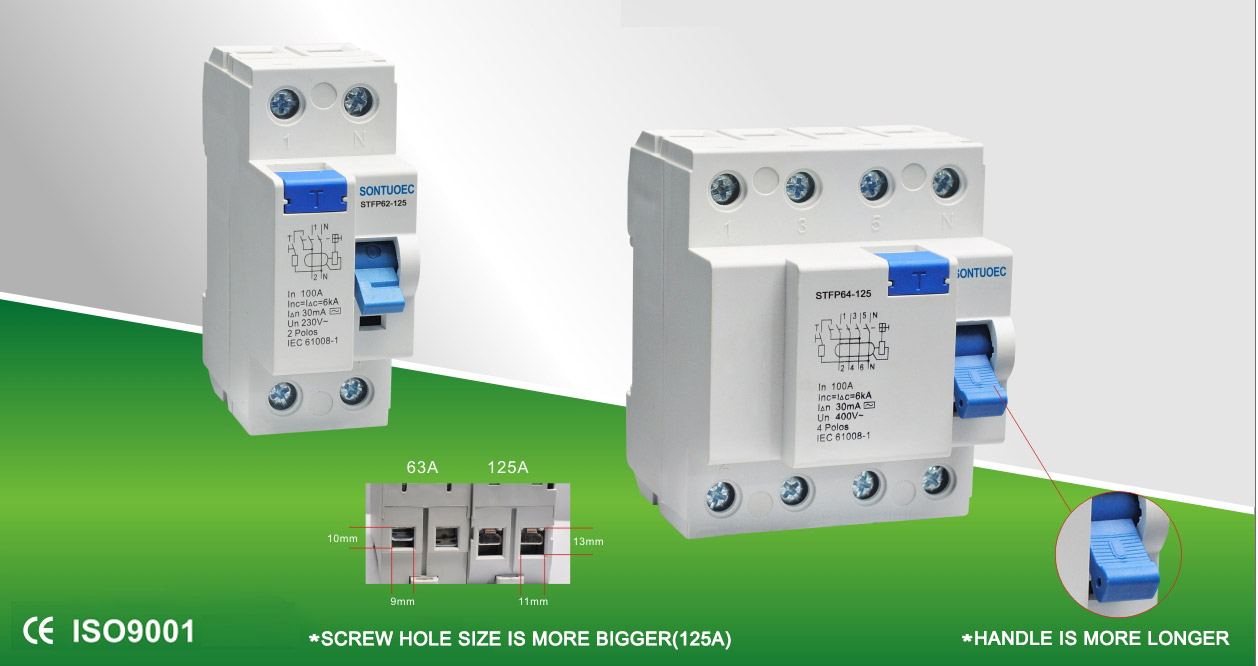

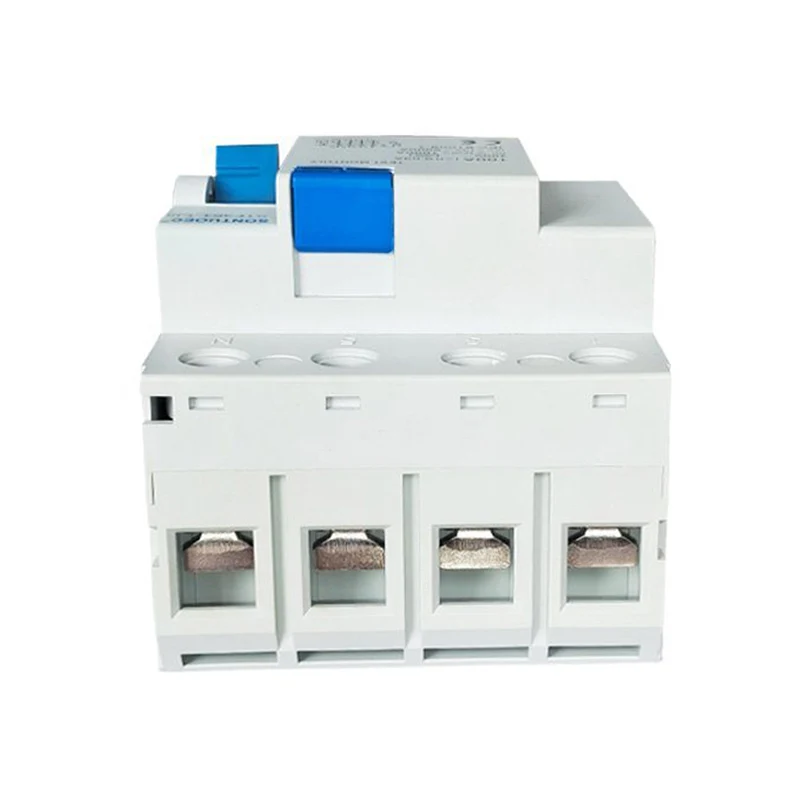

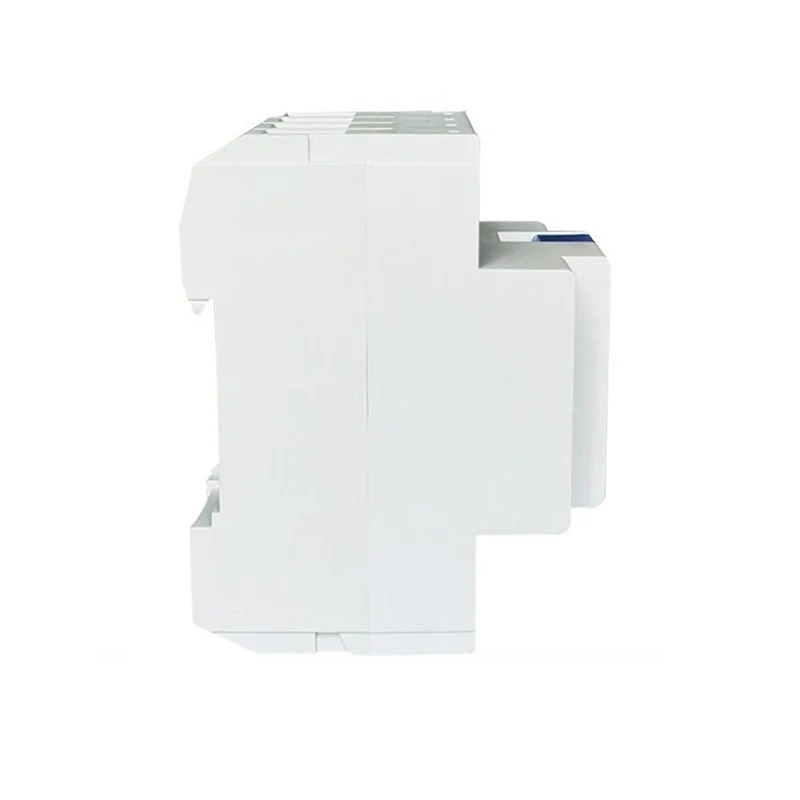

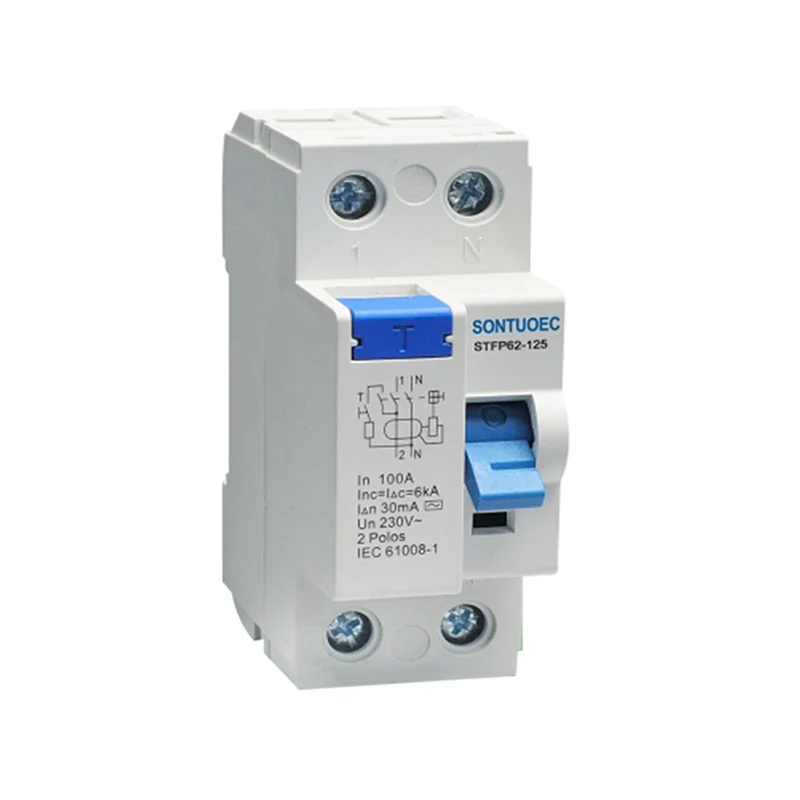

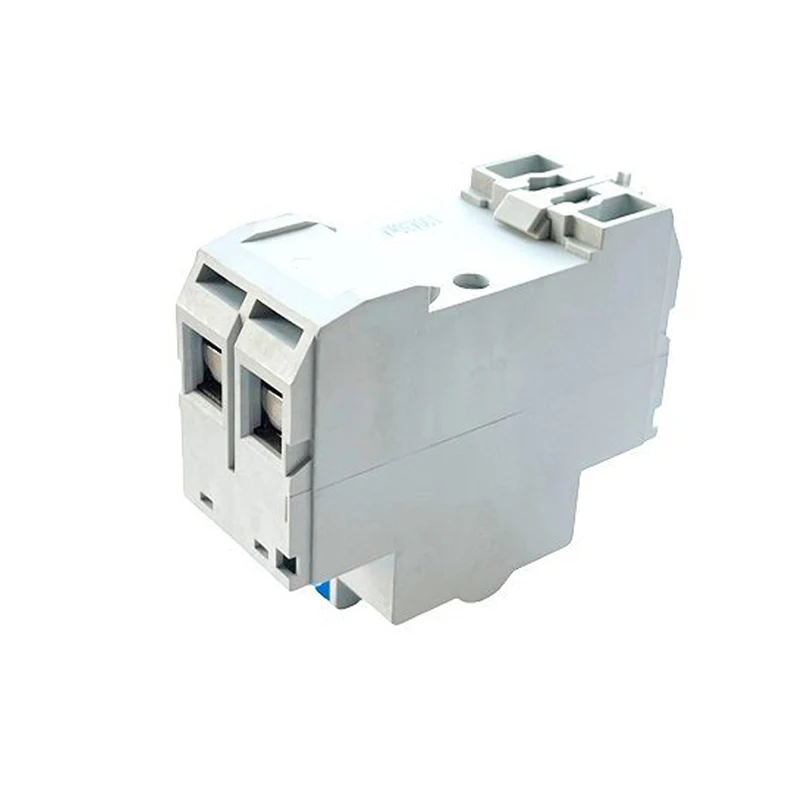

الیکٹرانک مقناطیسی A قسم RCCB 125A/30MA

الیکٹرانک مقناطیسی اے ٹائپ آر سی سی بی 125 اے/30 ایم اے رساو ، شارٹ سرکٹس یا گراؤنڈ فالٹس کی وجہ سے سرکٹس میں بقایا دھاروں کا پتہ لگانے کے قابل ہے اور جب موجودہ پیش سیٹ کی حد سے تجاوز کرتا ہے تو خود بخود سرکٹس کاٹ دیتے ہیں ، اس طرح اہلکاروں اور آلات کی حفاظت کی حفاظت ہوتی ہے۔ اس کا کام کرنے والا اصول برقی مقناطیسی شمولیت کے اصول پر مبنی ہے ، جب بقایا موجودہ ٹرانسفارمر سے گزرتا ہے تو ، اسی مقناطیسی بہاؤ کو تیار کیا جائے گا ، جس کے نتیجے میں سگنل پروسیسنگ کو انجام دینے کے لئے الیکٹرانک سرکٹ کو متحرک کیا جاتا ہے ، اور بالآخر رہائی کے طریقہ کار کی کارروائی کو کنٹرول کیا جاتا ہے۔

ماڈل:STFP360-125

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ماڈل:	STFP360-125
معیار:	آئی ای سی 61008-1
بقایا موجودہ خصوصیات:	اور ، اور
قطب نمبر:	2p ، 4p
ریٹیڈ کرنٹ:	16A ، 25A ، 32A ، 40A ، 63،80،100،125a
ریٹیڈ وولٹیج:	230/400V AC
درجہ بند تعدد:	50/60Hz
ریٹیڈ بقیہ آپریٹنگ موجودہ IΔN:	10 ایم اے ، 30 ایم اے ، 100 ایم اے ، 300 ایم اے ، 500 ایم اے
ریٹیڈ بقیہ غیر آپریٹنگ کرنٹ I ΔNO:	.50.5iΔN
مشروط مشروط شارٹ سرکٹ موجودہ انک:	6000a
ریٹیڈ مشروط بقایا شارٹ سرکٹ موجودہ IΔC:	6000a
ٹرپنگ کا دورانیہ:	فوری ٹرپنگ $0.1 سیکنڈ
بقایا ٹرپنگ موجودہ رینج:	0.5iΔN ~ iΔN
الیکٹرو میکانیکل برداشت:	4000 سائیکل
باندھنا ٹارک:	2.0nm
کنکشن ٹرمینل:	کلیمپ کے ساتھ سکرو ٹرمینل پلر ٹرمینل
تنصیب:	35 ملی میٹر ڈین ریل بڑھتے ہوئے

اہم خصوصیات

اعلی حساسیت اور تیز ردعمل: برقی مقناطیسی آر سی سی بی چھوٹے بقایا دھاروں کا پتہ لگاسکتے ہیں ، عام طور پر 30 ایم اے (مصنوعات کی وضاحت کے مطابق عین مطابق قیمت) ، اور کچھ ملی سیکنڈ میں سرکٹ کو جلدی سے کاٹ سکتے ہیں ، جس سے بجلی کے جھٹکے کے حادثات کو مؤثر طریقے سے روکا جاسکتا ہے۔

برقی مقناطیسی تحفظ: مکمل طور پر الیکٹرانک آر سی سی بی ایس کے مقابلے میں ، برقی مقناطیسی آر سی سی بی برقی مقناطیسی انڈکشن کے اصول کو یکجا کرتے ہیں ، جس میں اعلی وشوسنییتا اور استحکام ہوتا ہے اور یہ عام طور پر مختلف سخت ماحول میں کام کرسکتا ہے۔

کثیر الجہتی: کچھ برقی مقناطیسی آر سی سی بی میں اوورلوڈ ، شارٹ سرکٹ اور دیگر تحفظ کے افعال بھی ہوتے ہیں ، جو سرکٹس اور آلات کی حفاظت کو جامع طور پر محفوظ کرسکتے ہیں۔

انسٹال اور برقرار رکھنے میں آسان: برقی مقناطیسی آر سی سی بی عام طور پر ماڈیولر ڈیزائن ، کمپیکٹ ڈھانچہ ، انسٹال کرنے میں آسان اور معمول کی بحالی اور معائنہ کرنے میں آسان ہے۔

آپریشن کا اصول

برقی مقناطیسی آر سی سی بی کا آپریٹنگ اصول کرچوف کے قانون پر مبنی ہے ، جس میں کہا گیا ہے کہ ان پٹ کرنٹ ہمیشہ آؤٹ پٹ موجودہ (مثالی صورت میں) کے برابر ہوتا ہے۔ جب سرکٹ میں رساو یا زمین کی غلطی ہوتی ہے تو ، موجودہ کا ایک حصہ براہ راست زمین پر بہتا ہے جس سے بوجھ کو نظرانداز کیا جاتا ہے ، جس سے بقایا موجودہ پیدا ہوتا ہے۔ اس مقام پر ، ٹرانسفارمر اس غیر متوازن موجودہ کا پتہ لگاتا ہے اور اسی طرح کے مقناطیسی بہاؤ پیدا کرتا ہے۔ الیکٹرانک سرکٹ کے ذریعہ مقناطیسی بہاؤ پر کارروائی ہونے کے بعد ، یہ اتارنے والے میکانزم کی کارروائی کو متحرک کرے گا ، تاکہ سرکٹ توڑنے والا سرکٹ کو جلدی سے کاٹ دے۔

درخواست کے منظرنامے

برقی مقناطیسی آر سی سی بی مختلف حالات میں وسیع پیمانے پر استعمال ہوتے ہیں جہاں بجلی کے تحفظ کی ضرورت ہوتی ہے ، بشمول لیکن اس تک محدود نہیں:

رہائشی اور تجارتی عمارتیں: بجلی کے سازوسامان اور ذاتی حفاظت کے تحفظ کے لئے استعمال کیا جاتا ہے ، بجلی کے جھٹکے حادثات اور بجلی سے متعلق آگ کو روکتا ہے۔

صنعتی پیداوار کی لائنیں: بجلی کے سامان جیسے موٹرز ، ٹرانسفارمر اور دیگر بجلی کے سامان کو عام آپریشن سے بچانے کے لئے استعمال کیا جاتا ہے ، رساو اور اوورلوڈ کی وجہ سے سامان کو پہنچنے والے نقصان اور ٹائم ٹائم کو روکتا ہے۔

عوامی سہولیات: جیسے اسپتال ، اسکول ، لائبریریوں اور دیگر مقامات ، جو بجلی کے سازوسامان کے محفوظ آپریشن اور اہلکاروں کے ذریعہ بجلی کے محفوظ استعمال کو یقینی بنانے کے لئے استعمال ہوتے ہیں۔

Electronic Magnetic A Type RCCB 125A/30mA
