STH-40 سیریز تھرمل اوورلوڈ ریلے

STH-40 سیریز تھرمل اوورلوڈ ریلے AC 50/60 ہرٹج کے سرکٹ کے لئے موزوں ہے ، 660V تک آپریشنل وولٹیج کی درجہ بندی کی گئی ہے۔ اور یہ AC موٹر کے لئے اوورلوڈ اور مرحلے کی ناکامی کے تحفظ کے کام کا احساس کرسکتا ہے۔ یہ پروڈکٹ GB14048.4 ، IEC60947-4-1 معیار کے مطابق ہے۔

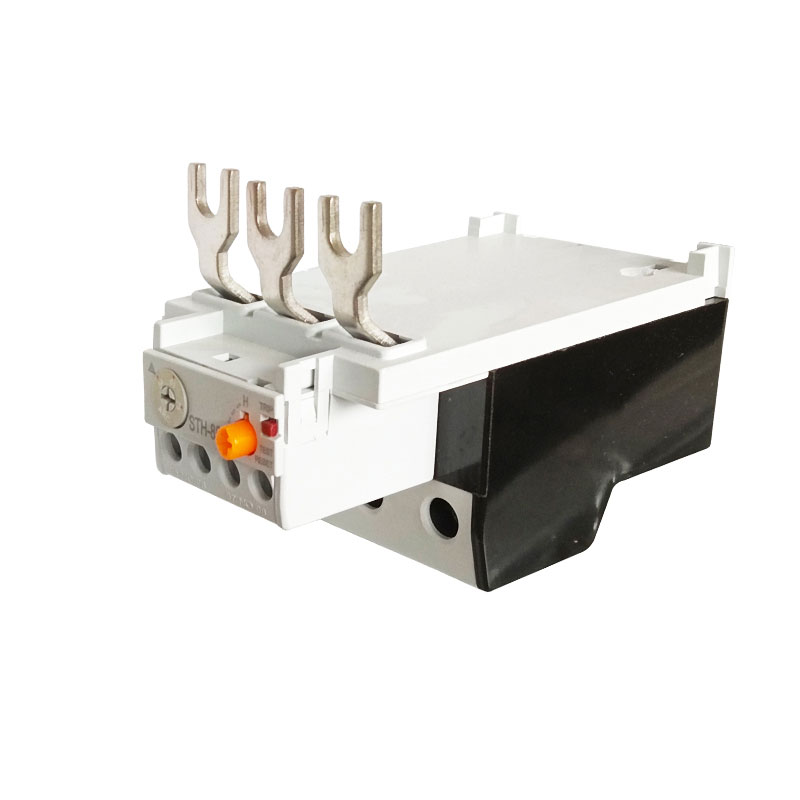

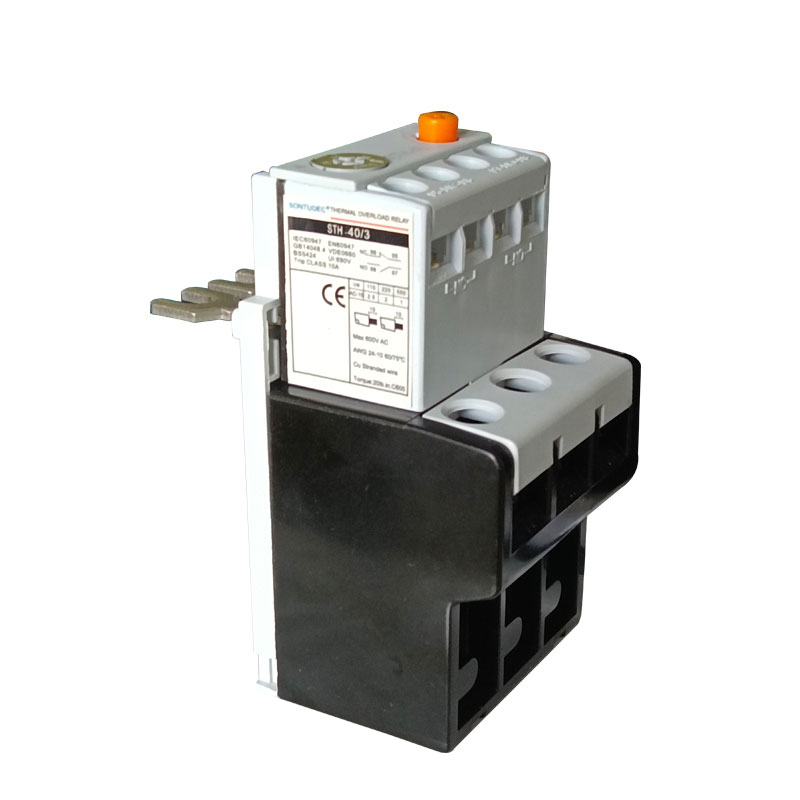

ماڈل:STH-40

انکوائری بھیجیں۔

مصنوعات کی وضاحت

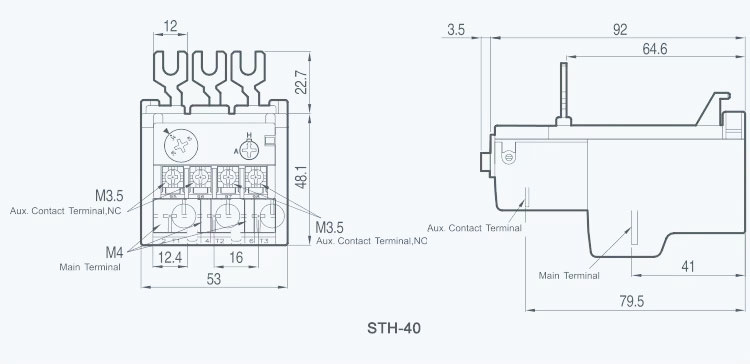

اہم تکنیکی پیرامیٹر:

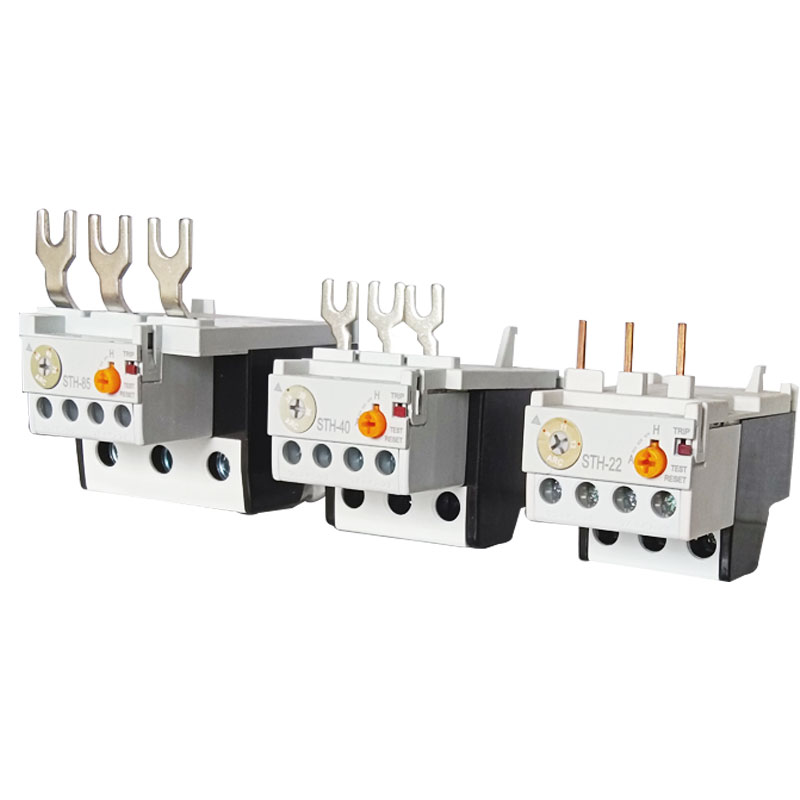

ماڈل	موجودہ	کے لئے موزوں رابطے کرنے والے
sth-22/3	0.4-63a	GMC-9 ~ 22
sth-22/3	0.63-1A	GMC-9 ~ 22
sth-22/3	1-1.6a	GMC-9 ~ 22
sth-22/3	1.6-2.5a	GMC-9 ~ 22
sth-22/3	2.5-4a	GMC-9 ~ 22
sth-22/3	4-6A	GMC-9 ~ 22
sth-22/3	5-8a	GMC-9 ~ 22
sth-22/3	6-9a	GMC-9 ~ 22
sth-22/3	7-10a	GMC-12 ~ 22
sth-22/3	9-13a	GMC-12 ~ 22
sth-22/3	12-18a	GMC-18 ~ 22
sth-22/3	16-22a	GMC-22
sth-40/3	18-26a	GMC-32 ~ 40
sth-40/3	24-36A	GMC-32 ~ 40
sth-40/3	28-40a	GMC-40
sth-85/3	34-50A	GMC-50 ~ 85
sth-85/3	45-65a	GMC-50 ~ 85
sth-85/3	54-75A	GMC-65 ~ 85
sth-85/3	63-85a	GMC-75 ~ 85

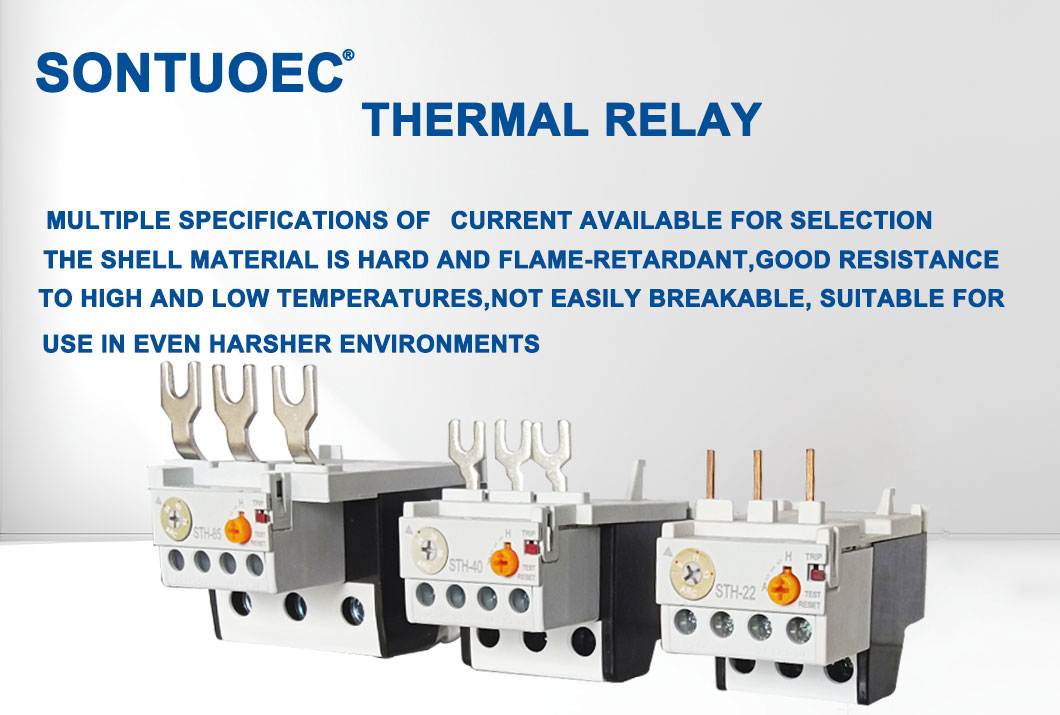

STH-40 Series Thermal Overload Relay

اہم افعال

موٹر کا تحفظ: تھرمل اوورلوڈ ریلے کا بنیادی کام زیادہ بوجھ کی وجہ سے موٹر کو نقصان پہنچانے سے روکنا ہے۔ جب موٹر اوورلوڈ ہوجاتی ہے تو ، تھرمل اوورلوڈ ریلے زیادہ گرمی کی وجہ سے موٹر کو جلانے سے روکنے کے لئے وقت میں بجلی کی فراہمی کو ختم کردے گا۔

بجلی کی لائنوں کا تحفظ: موٹر کی حفاظت کے علاوہ ، تھرمل اوورلوڈ ریلے بھی بجلی کی لائنوں کی حفاظت کرسکتا ہے۔ جب موٹر اوورلوڈ ہوجاتی ہے تو ، اس کا موجودہ بڑھ جائے گا ، جس کی وجہ سے بجلی کی لائنوں کو زیادہ گرمی اور پگھلنے کا سبب بن سکتا ہے۔ موجودہ میں تبدیلی کا پتہ لگانے سے ، تھرمل اوورلوڈ ریلے یہ طے کرتا ہے کہ آیا بجلی کی لائن اوورلوڈ ہے اور اگر ضروری ہو تو بجلی کی فراہمی کو کاٹ دیتا ہے۔

بجلی کے نظام کی حفاظت کو بہتر بنائیں: تھرمل اوورلوڈ ریلے موٹر اور پاور لائن کے نقصان کو مؤثر طریقے سے روک سکتا ہے ، اس طرح بجلی کے نظام کی ناکامی کی شرح کو کم کرتا ہے اور بجلی کے نظام کی حفاظت کو بہتر بناتا ہے۔

آپریشن کا اصول

تھرمل اوورلوڈ ریلے کا آپریٹنگ اصول بنیادی طور پر موجودہ تھرمل اثر اور بائیمٹل کے درجہ حرارت کی سینسنگ خصوصیات پر مبنی ہے۔ جب موٹر میں اوورلوڈ ہوتا ہے تو ، موجودہ بڑھ جاتا ہے ، جس کی وجہ سے تھرمل اوورلوڈ ریلے کے حرارتی عنصر میں زیادہ گرمی پیدا ہوتی ہے۔ یہ حرارت بائیمیٹل میں منتقل کردی جاتی ہے ، جو گرم ہونے پر موڑتا ہے کیونکہ یہ دو مرکب سے بنا ہوتا ہے جس میں لکیری توسیع کے قابلیت میں بڑے فرق ہوتے ہیں۔ جب بائیمٹل کسی خاص حد تک موڑتا ہے تو ، یہ برقی مقناطیسی کنڈلی کو متحرک کرنے کے لئے متحرک کرے گا ، جس کے نتیجے میں رابطوں کو کام کرنے اور موٹر کی بجلی کی فراہمی کو ختم کرنے کے لئے تیار کیا جائے گا۔

درخواست کا دائرہ

تھرمل اوورلوڈ ریلے عام طور پر AC 50Hz ، 660V کی درجہ بندی شدہ موصلیت وولٹیج اور 0.1 ~ 630a کے موجودہ سرکٹس میں استعمال ہوتا ہے ، اور بنیادی طور پر تین فیز AC موٹروں کے اوورلوڈ اور فیز بریک پروٹیکشن کے لئے استعمال ہوتا ہے۔ موٹر کو جامع تحفظ فراہم کرنے کے لئے اس کو موافقت پذیر AC کنیکٹر کے ساتھ اسٹارٹر بنانے کے لئے بھی استعمال کیا جاسکتا ہے۔
