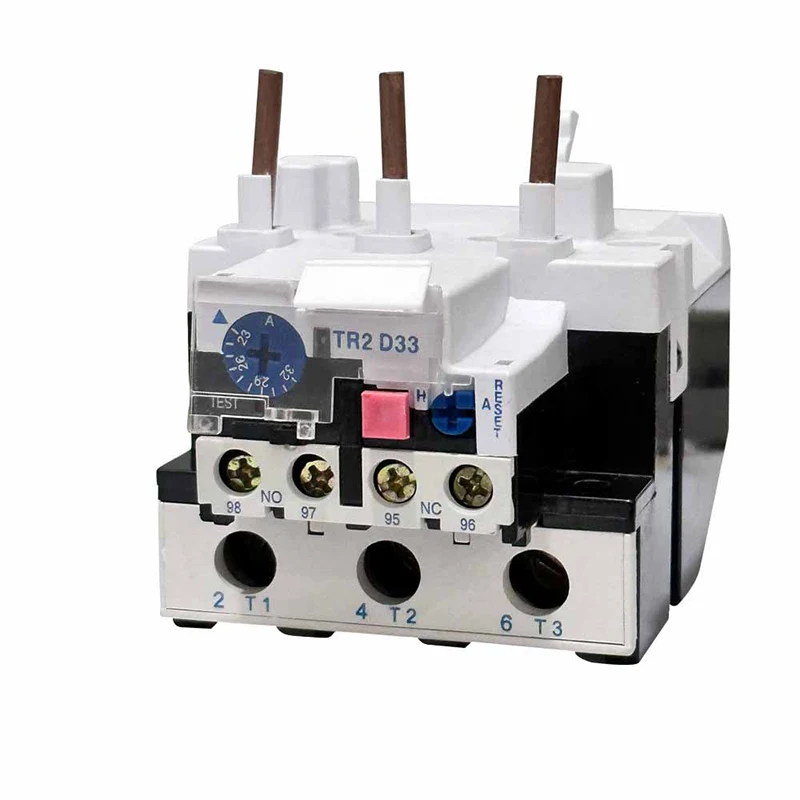

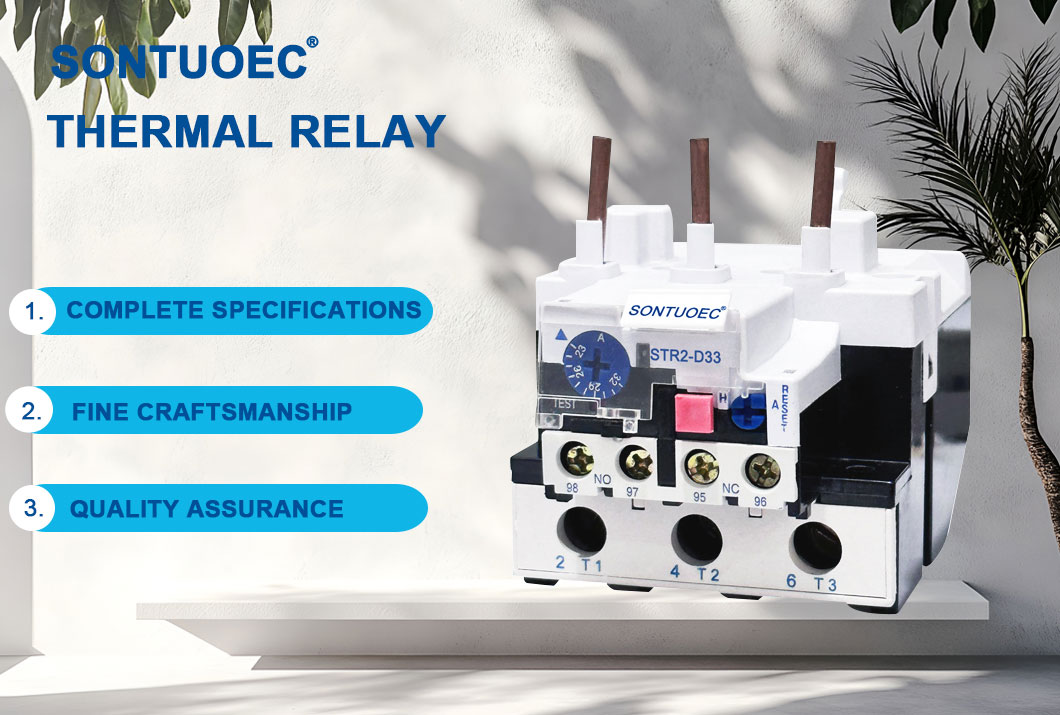

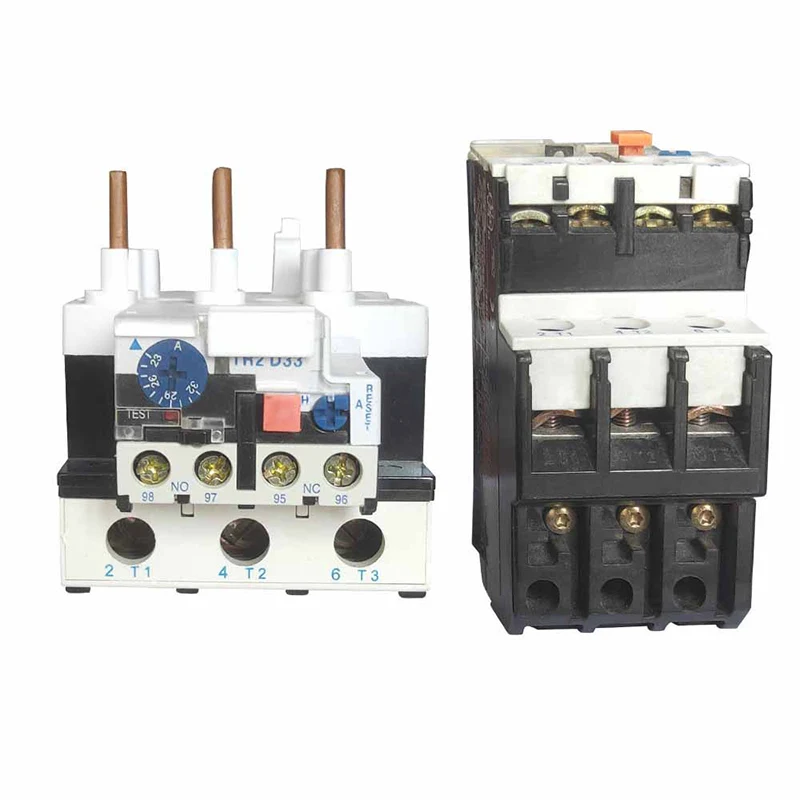

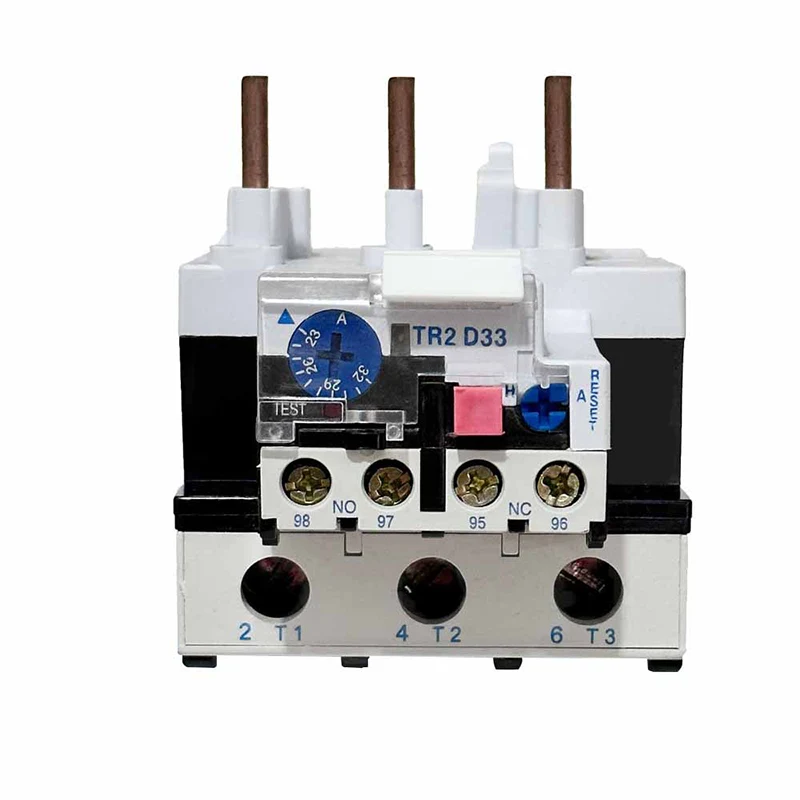

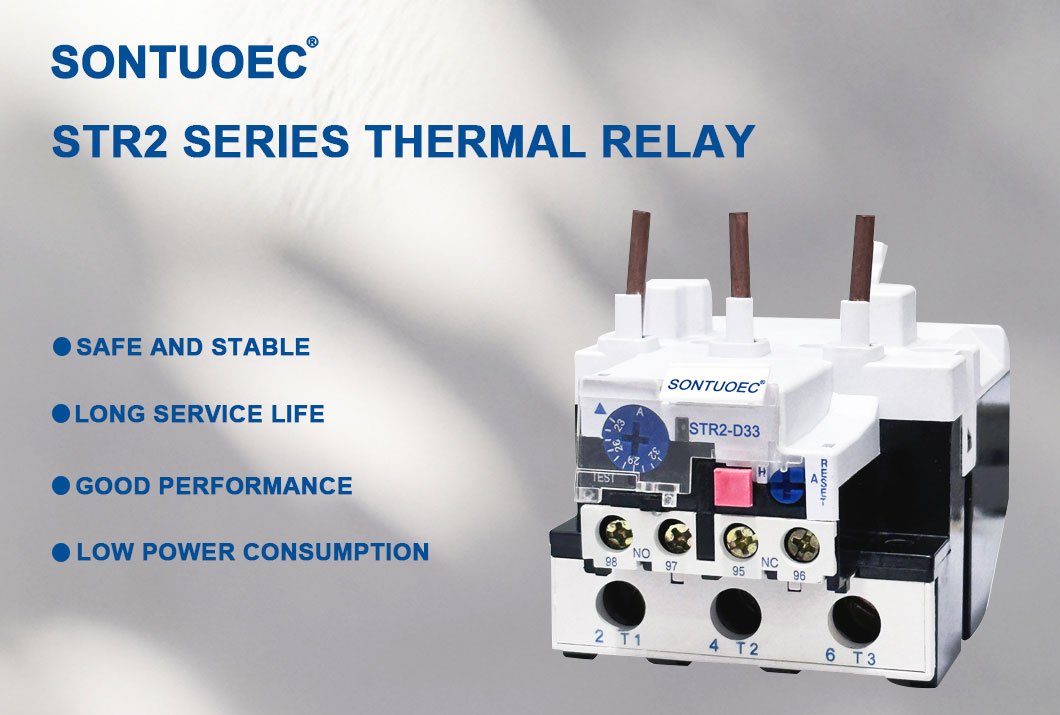

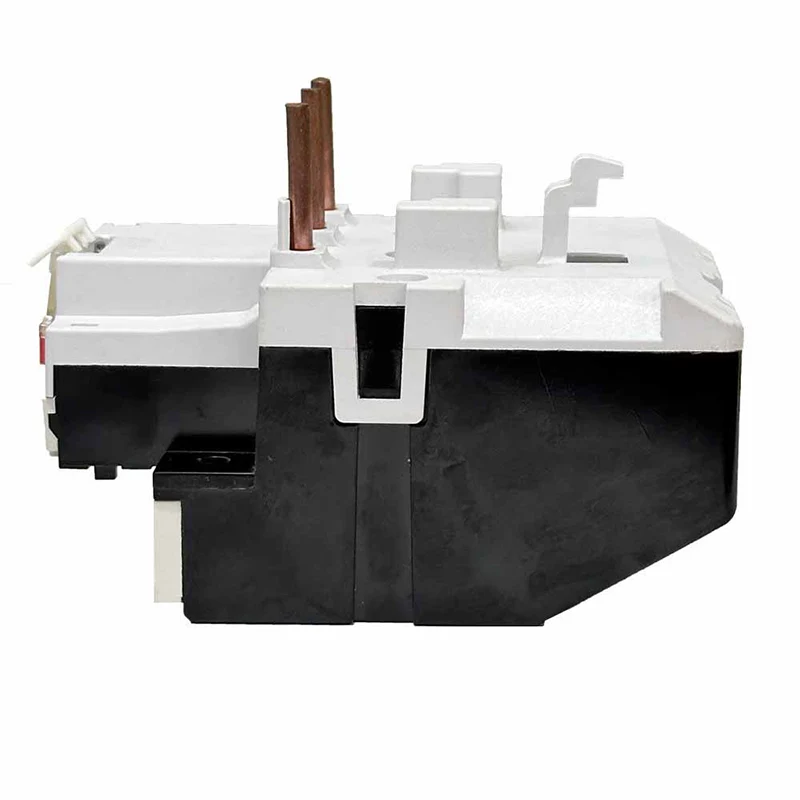

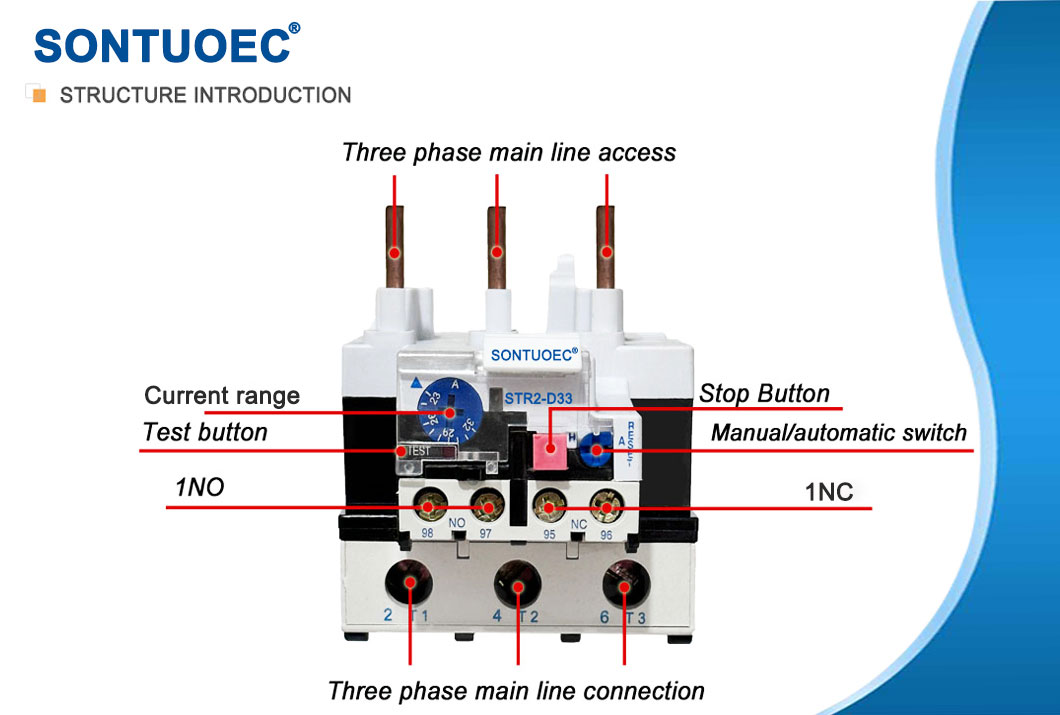

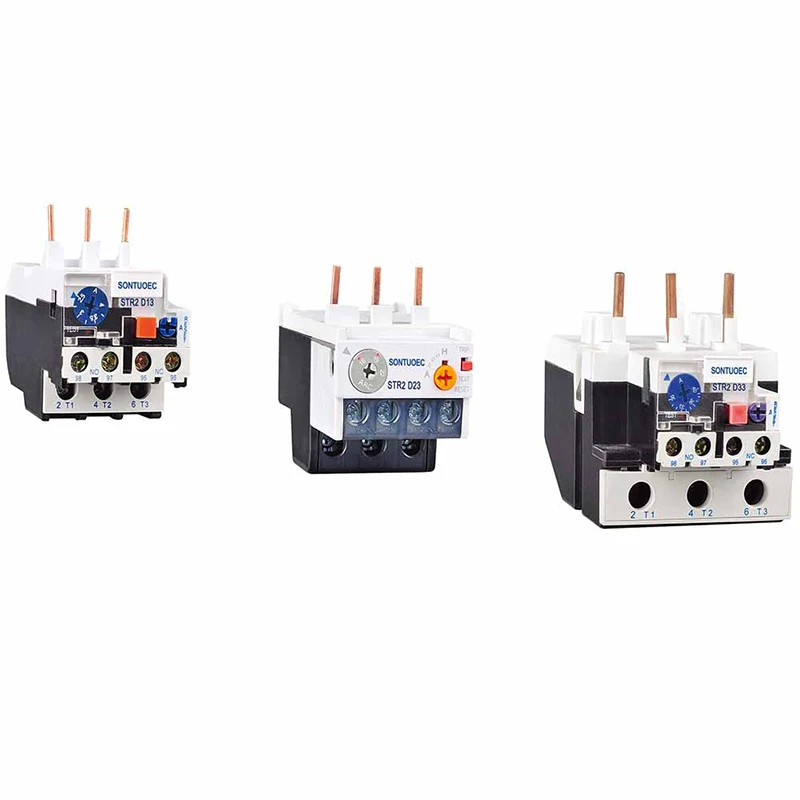

str2-d33 تھرمل اوورلوڈ ریلے

Str2-D33 تھرمل اوورلوڈ ریلے الیکٹرک کرنٹ کے تھرمل اثر کے اصول پر کام کرتے ہیں۔ جب موٹر اوورلوڈ ہوجاتی ہے تو ، اس کا موجودہ بڑھ جاتا ہے ، جس کی وجہ سے تھرمل اوورلوڈ ریلے کے اندر حرارتی عنصر گرم ہوجاتا ہے۔ اس حرارت کو بائیمٹل میں منتقل کیا جاتا ہے ، جو تھرمل توسیع کے مختلف گتانکوں کے ساتھ دو دھاتوں سے بنا ہوتا ہے ، لہذا گرم ہونے پر یہ موڑ جاتا ہے۔ جب موڑنے سے کسی خاص نقطہ تک پہنچ جاتا ہے تو ، یہ مکینیکل ڈیوائس ، عام طور پر ایک رابطہ کو متحرک کرتا ہے ، جو موٹر کو بجلی کی فراہمی منقطع کرتا ہے ، اس طرح اسے نقصان سے بچاتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

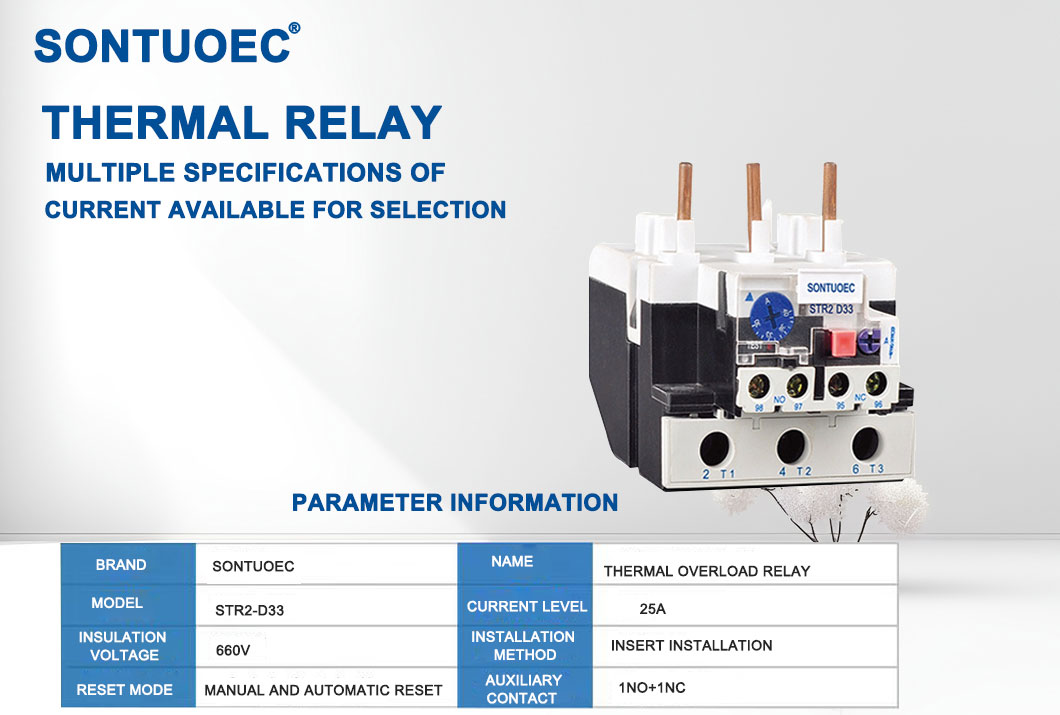

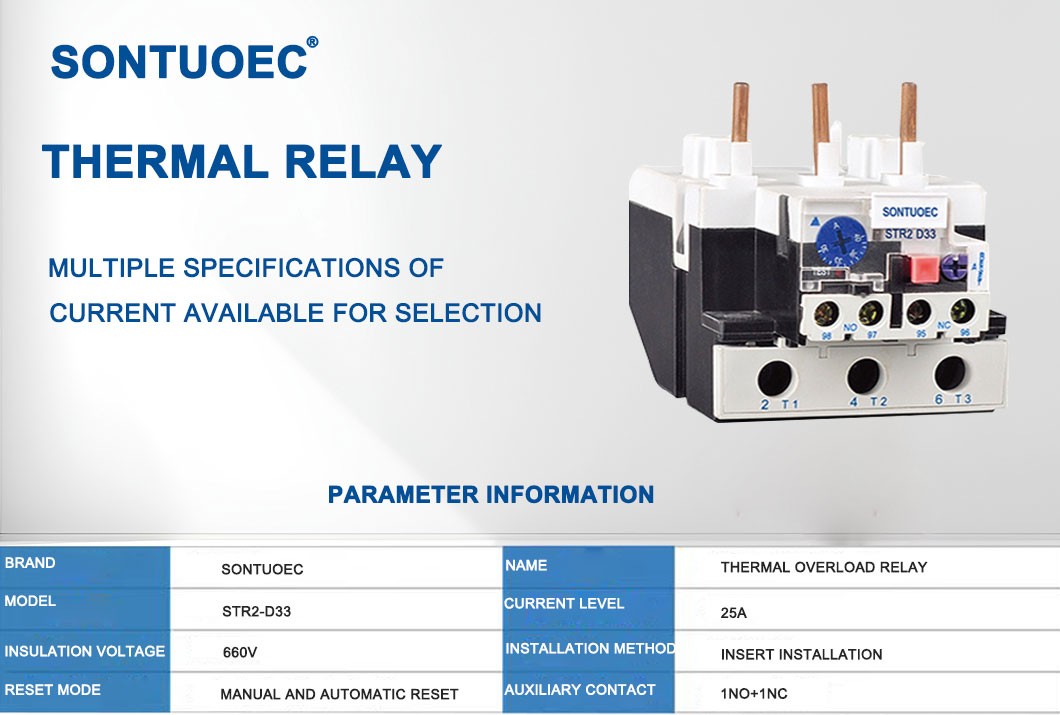

وضاحتیں:

مصنوعات نام	تھرمل اوورلوڈ ریلے
ماڈل	ST2-D33
مواد	پلاسٹک ، الیکٹرانک اجزاء
تھرمل رابطہ کریں	1no+1nc

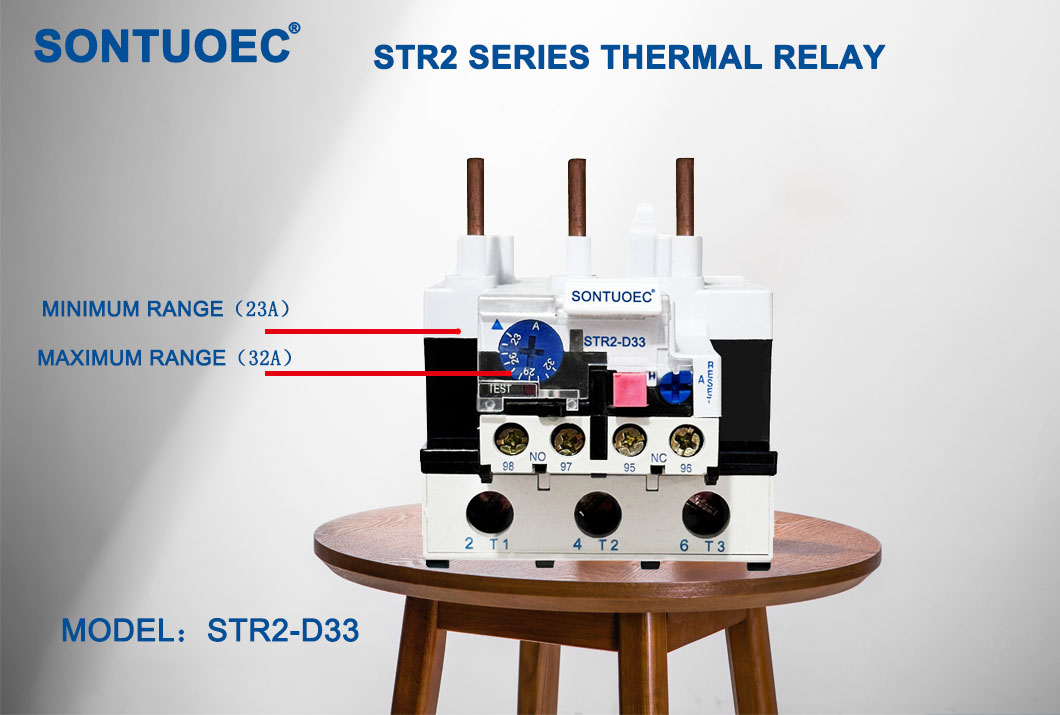

تھرمل ریلیٹیڈ کرنٹ	23A-93A	pls موجودہ کو نوٹ کریں حد
str2-93	ایڈجسٹ موجودہ رینج (A) ترتیب کی حد	3322	23 ～ 26 ～ 32	str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	str2-62 ～ 95
		3363	63 ～ 71 ～ 80	str2-80/str2-95
		3365	80 ～ 85 ～ 93	str2-95
تعدد	660V
ٹرپنگ کلاس	50/60Hz
رنگ	جیسا کہ تصویر دکھائی گئی ہے

اہم ٹیکیکل پیرامیٹرز

ماڈل	ریٹیڈ کرنٹ	نہیں۔	رینج کی ترتیب (a)	رابطہ کرنے والے کے لئے
str2-25	25	1301	0.1 ～ 0.12 ～ 0.14 ～ 0.16	str2-9 ～ 32
		1302	0.16 ～ 0.19 ～ 0.22 ～ 0.25
		1303	0.25 ～ 0.3 ～ 0.35 ～ 0.4
		1304	0.4 ～ 0.05 ～ 0.63
		1305	0.63 ～ 0.8 ～ 0.9 ～ 1
		1306	1 ～ 1.2 ～ 1.4 ～ 1.6
		1307	1.6 ～ 1.9 ～ 2.2 ～ 2.5	str2-12 ～ 32
		1308	2.5 ～ 3 ～ 3.5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5.5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	str2-12 ～ 32
		1322	17 ～ 21 ～ 25	str2-12 ～ 32
		1353	23 ～ 32	str2-25/32 (LC1-D25/32)
str2-36	36	2353	23 ～ 26 ～ 29 ～ 32	str2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	str2-32
		2353	30 ～ 40	str2-32
str2-93	93	3322	23 ～ 26 ～ 32	str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	str2-62 ～ 95
		3363	63 ～ 71 ～ 80	str2-80/str2-95
		3365	80 ～ 85 ～ 93	str2-95
str2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

اہم افعال

اوورلوڈ پروٹیکشن: جب موٹر کا بوجھ اس کی درجہ بندی کی قیمت سے تجاوز کرتا ہے تو ، تھرمل اوورلوڈ ریلے موٹر کو زیادہ گرمی اور نقصان سے روکنے کے لئے بجلی کی فراہمی کو منقطع کردے گا۔

زیادہ گرمی سے تحفظ: اگر موٹر کسی وجہ سے زیادہ گرمی (جیسے اعلی محیطی درجہ حرارت یا گرمی کی خراب کھپت) ہے تو ، تھرمل اوورلوڈ ریلے بھی بجلی کی فراہمی کو ختم کردے گا۔

اشارے کا فنکشن: بہت سے تھرمل اوورلوڈ ریلے میں اشارے کا فنکشن ہوتا ہے ، جو موٹر کو زیادہ بوجھ یا زیادہ گرم ہونے پر حیثیت سے سگنل یا تبدیل کرتا ہے ، تاکہ آپریٹر وقت میں اقدامات تلاش کرے اور لے سکے۔

تھرمل اوورلوڈ ریلے کی آٹو ریلے ایس ٹی آر 2-ڈی سیریز 50/60 ہرٹج کے سرکٹ میں استعمال کی جاسکتی ہے ، موصلیت وولٹیج 660 V کی درجہ بندی کی جاسکتی ہے ، جب الیکٹرک موٹر اوورلوڈ ہونے پر مرحلے کے وقفے کی حفاظت کے لئے موجودہ 0.1-93a کی درجہ بندی کی جاسکتی ہے ، جب ایس ٹی 1 سیریز AC کنیکٹور میں ریلے کے ساتھ مختلف میکانزم اور درجہ حرارت کا معاوضہ پلگ کیا جاسکتا ہے۔

درخواست کے منظرنامے

تھرمل اوورلوڈ ریلے کو مختلف صنعتی اور تجارتی ماحول میں بڑے پیمانے پر استعمال کیا جاتا ہے ، خاص طور پر ایسے سامان میں جس میں الیکٹرک موٹر ڈرائیوز کی ضرورت ہوتی ہے۔ مثال کے طور پر ، وہ پمپ ، کمپریسرز ، مداحوں ، کنویرز ، اور متعدد دیگر مکینیکل آلات میں استعمال ہوتے ہیں تاکہ یہ یقینی بنایا جاسکے کہ اوورلوڈ یا زیادہ گرمی کی حالت میں اس طرح کے سامان کو محفوظ طریقے سے بند کیا جاسکتا ہے۔

انتخاب اور تنصیب

تھرمل اوورلوڈ ریلے کا انتخاب کرتے وقت ، موٹر کی بجلی کی درجہ بندی ، آپریٹنگ ماحول ، اور بوجھ کی خصوصیات جیسے عوامل پر غور کرنے کی ضرورت ہے۔ یہ بھی یقینی بنانا ضروری ہے کہ تھرمل اوورلوڈ ریلے کا درجہ بند موجودہ موٹر کے ریٹیڈ کرنٹ سے مماثل ہے اور اس میں مناسب اوورلوڈ اور زیادہ گرمی کے تحفظ کی خصوصیات ہیں۔

تھرمل اوورلوڈ ریلے کو انسٹال کرتے وقت ، آپ کو کارخانہ دار کی رہنما خطوط پر عمل کرنے کی ضرورت ہے اور اس بات کو یقینی بنانا ہوگا کہ یہ موٹر کی طاقت اور کنٹرول سرکٹس سے مناسب طریقے سے جڑا ہوا ہے۔ اس کے علاوہ ، مناسب آپریشن اور طویل خدمت زندگی کو یقینی بنانے کے لئے تھرمل اوورلوڈ ریلے کا معائنہ اور باقاعدگی سے برقرار رکھنے کی ضرورت ہے۔

STR2-D33 Thermal Overload Relay
