stro7-63b rcbo B قسم 2P 4P بقایا موجودہ سرکٹ بریکر

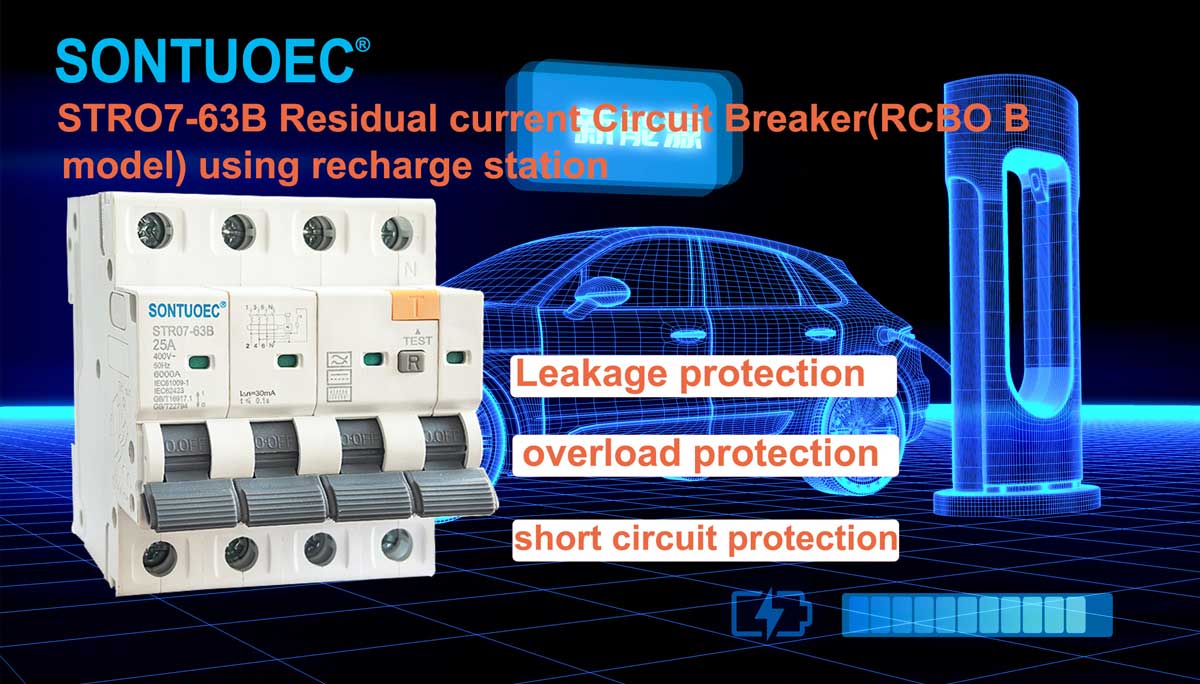

سونٹوئک چینی سپلائرز/ مینوفیکچررز میں سے ایک ہیں STRO7-63B RCBO B قسم 2P 4P بقایا موجودہ سرکٹ بریکر ماڈل ٹائپ اے پر کام کیا جاتا ہے اور اس کے علاوہ ہموار ڈی سی بقایا دھاروں ، بقایا ڈی سی کرینٹوں کے لئے بھی کام کیا جاتا ہے جس کا نتیجہ سرکٹس اور اعلی فریکوینسی اے سی کے باقی حصوں کی اصلاح کا نتیجہ ہوسکتا ہے۔ یہ عام طور پر ریچارجنگ اسٹیشن ، میڈیکل اپریٹس اور آلات ، کنٹرولرز اور متغیر اسپیڈ ڈرائیوز ، بلے باز چارجز اور انورٹرز (ڈی سی) کے میدان میں استعمال ہوتا ہے ... STRO7-63B IEC/EN61009-1 اور IEC/EN62423 معیار کے ساتھ تعمیل کرتا ہے۔ اس میں رساو ، اوورلوڈ ، اور شارٹ سرکٹ کے تحفظ کے افعال بھی ہیں۔

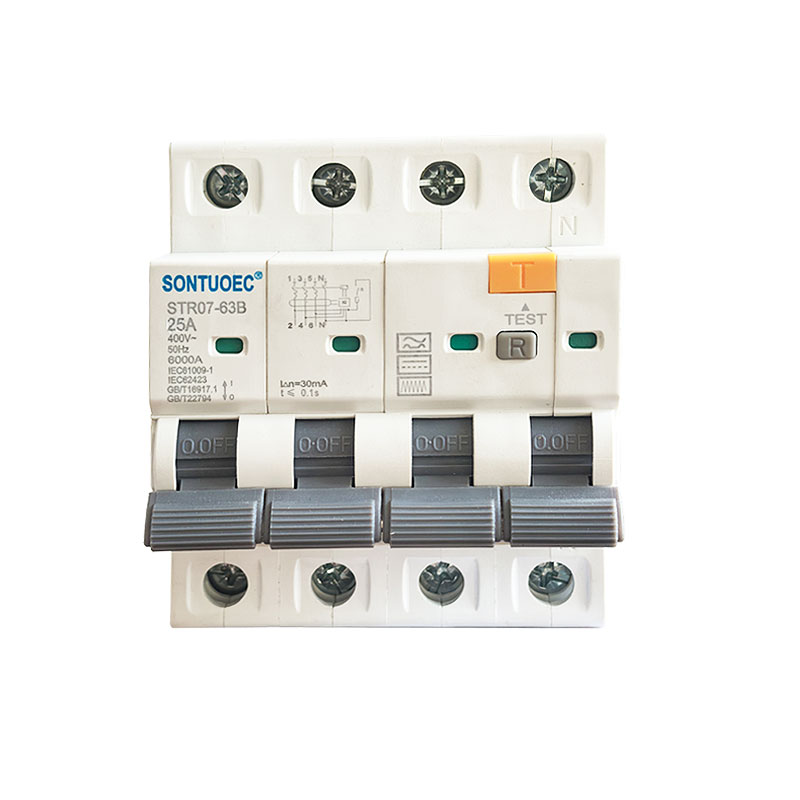

ماڈل:STRO7-63B

انکوائری بھیجیں۔

مصنوعات کی وضاحت

وضاحتیں:

برقی خصوصیت	معیار		IEC/61009-1 ؛ اور IEC/EN62423
	قسم (زمین کے رساو کی لہر کی شکل کا احساس ہوا)		بی (الیکٹرانک قسم)
	موجودہ میں ریٹیڈ	A	6،10،16،20،25،32،40،63،80a
	قطب	P	1p+n ، 3p+n
	ریٹیڈ وولٹیج یو ای	V	IP+N: 230/240V ؛ 3P+N: 400/415V
	درجہ بندی کی حساسیت i n	A	0.03،0.1،0.3
	موصلیت وولٹیج UI	V	500
	درجہ بندی شدہ بقایا سازی اور	A	500 (in = 25a/40a)
	توڑنے کی گنجائش i m	A	630 (in = 63a)
	شارٹ سرکٹ کرنٹ I c	A	10000
	ایس سی پی ڈی فیوز	A	10000
	وقفے کا وقت i n کے تحت	s	≤0.1
	درجہ بندی کی تعدد	ہرٹج	50
	ریٹیڈ تسلسل وولٹیج (1.2/5.0) UIMP کا مقابلہ کریں	V	4000
میکینیکی خصوصیات	انڈ میں ڈائی الیکٹرک ٹیسٹ وولٹیج۔ فریڈ 1 منٹ کے لئے	کے وی	2.5
	آلودگی کی ڈگری		2
	بجلی کی زندگی		2000
	میکینیکی آئیف		10000
	فالٹ موجودہ اشارے		ہاں
	تحفظ کی ڈگری		IP20
	محیطی درجہ حرارت (روزانہ اوسط 35 کے ساتھ)	ºC	-40 ~+55ºC
	اسٹوریج کا درجہ حرارت	ºC	-40 ~+70ºC

اوورلوڈ پروٹیکشن: جب سرکٹ میں STRO7-63B RCBO B قسم 2P 4P بقایا موجودہ سرکٹ بریکر موجودہ STRO7-63B RCBO کی درجہ بندی کی قیمت سے تجاوز کرتا ہے تو ، یہ سرکٹ اور سامان کو زیادہ گرمی سے بچنے کے ل a ایک مقررہ مدت کے اندر خود بخود سرکٹ کاٹ دے گا ، اس طرح آگ اور نقصان سے بچنا۔

شارٹ سرکٹ پروٹیکشن: جب STRO7-63B RCBO B قسم 2P 4P بقایا موجودہ سرکٹ بریکر ایک شارٹ سرکٹ ایک سرکٹ میں واقع ہوتا ہے تو ، STRO7-63B RCBO سرکٹ اور سامان کو شدید نقصان پہنچانے سے شارٹ سرکٹ کو فوری طور پر روکنے کے لئے سرکٹ کو جلدی سے کاٹ دے گا۔

رساو کا تحفظ: STRO7-63B RCBO ایک سرکٹ میں بقایا موجودہ (یعنی رساو موجودہ) کا پتہ لگانے کے قابل ہے۔ جب بقایا موجودہ سیٹ حد سے تجاوز کر جاتا ہے تو ، آر سی بی او بی ماڈل 2 پی 4 پی بقایا موجودہ سرکٹ بریکر بجلی کے حادثات اور بجلی کی آگ کو روکنے کے لئے بہت ہی مختصر عرصے میں سرکٹ کاٹ دے گا۔

STRO7-63B RCBO کے آپریشن کا اصول

STRO7-63B RCBO میں اندرونی تھرمل مقناطیسی سفر کا پتہ لگانے والا (اوورلوڈ اور شارٹ سرکٹ کے تحفظ کے لئے) اور ایک بقایا موجودہ ڈیٹیکٹر (رساو کے تحفظ کے لئے) ہوتا ہے۔ جب سرکٹ میں موجودہ یا بقایا موجودہ غیر معمولی ہوتا ہے تو ، متعلقہ اسٹرائیکر اسٹرو 7-63 بی آر سی بی او کے ٹرپنگ میکانزم کو متحرک کرتا ہے ، جس سے سرکٹ کو جلدی سے کاٹ دیا جاتا ہے۔

1. تھرمل مقناطیسی ٹریپر: یہ گرمی اور مقناطیسی فیلڈ کا استعمال کرتا ہے جب موجودہ ٹرپنگ کو متحرک کرنے کے لئے موجودہ کنڈکٹر سے گزرتا ہے۔ جب کرنٹ بہت زیادہ ہوتا ہے تو ، کنڈکٹر گرم ہوجاتا ہے اور مقناطیسی فیلڈ تیار کرتا ہے ، جس کی وجہ سے تھرمل مقناطیسی اسٹرائیکر کے اندر بائیمٹل موڑ جاتا ہے یا لوہے کے کور کو راغب کرنے کے لئے مقناطیس ، اس طرح ٹرپنگ میکانزم کو متحرک کرتا ہے۔

2. غیر معمولی موجودہ ڈیٹیکٹر: یہ سرکٹ میں بقایا موجودہ کا پتہ لگانے کے لئے صفر تسلسل موجودہ ٹرانسفارمر کا استعمال کرتا ہے۔ جب بقایا موجودہ سیٹ کی حد سے تجاوز کر جاتا ہے تو ، بقایا موجودہ ڈٹیکٹر سرکٹ کو کاٹنے کے لئے ٹرپنگ میکانزم کو سگنل بھیجے گا۔

STRO7-63B RCBO کی خصوصیات

ملٹی فنکشنل انضمام: STRO7-63B RCBO اوورلوڈ ، شارٹ سرکٹ اور رساو کے تحفظ کے افعال کو مربوط کرتا ہے ، جو بجلی کے نظام کے ڈیزائن اور تنصیب کو آسان بناتا ہے۔

اعلی حساسیت: STRO7-63B RCBOS سرکٹ میں غیر معمولی اور بقایا دھاروں کا جلد پتہ لگانے اور کاٹ سکتا ہے ، جس سے قابل اعتماد تحفظ فراہم ہوتا ہے۔

انسٹال اور برقرار رکھنے میں آسان: STRO7-63B RCBOs عام طور پر آسان تنصیب اور بحالی کے لئے ماڈیولرائزڈ ہوتے ہیں۔

اعلی حفاظت: بجلی کے نظام کے محفوظ عمل کو یقینی بنانے کے ل Sto اعلی حفاظت اور وشوسنییتا کے لئے STRO7-63B RCBOs کا سختی سے تجربہ کیا جاتا ہے اور تصدیق کی جاتی ہے۔

STRO7-63B RCBO کے اطلاق کے منظرنامے

رہائشی ، تجارتی اور صنعتی شعبوں میں بجلی کے نظام میں STRO7-63B RCBOs بڑے پیمانے پر استعمال ہوتے ہیں ، خاص طور پر وہ جن کو بیک وقت اوورلوڈ ، شارٹ سرکٹ اور زمین کے رساو کے تحفظ کی ضرورت ہوتی ہے۔ وہ عام طور پر سرکٹس اور آلات کو غیر معمولی موجودہ اور وولٹیج کی وجہ سے ہونے والے نقصان سے بچانے کے لئے ، اور بجلی سے بچنے کے ل striver ، تقسیم خانوں ، سوئچ بورڈز یا کنٹرول کیبینٹوں میں نصب ہوتے ہیں۔
