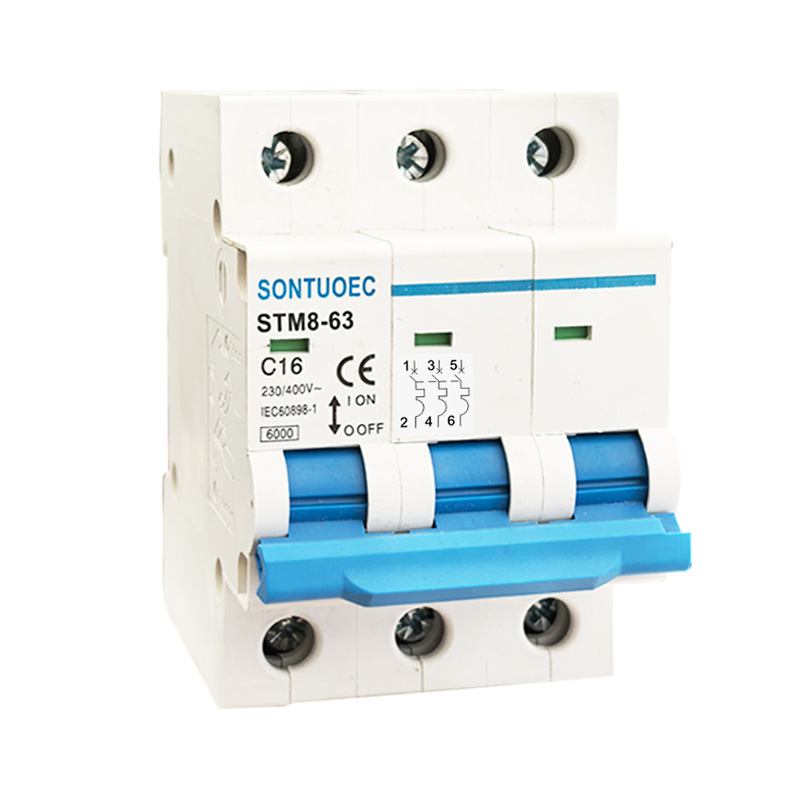

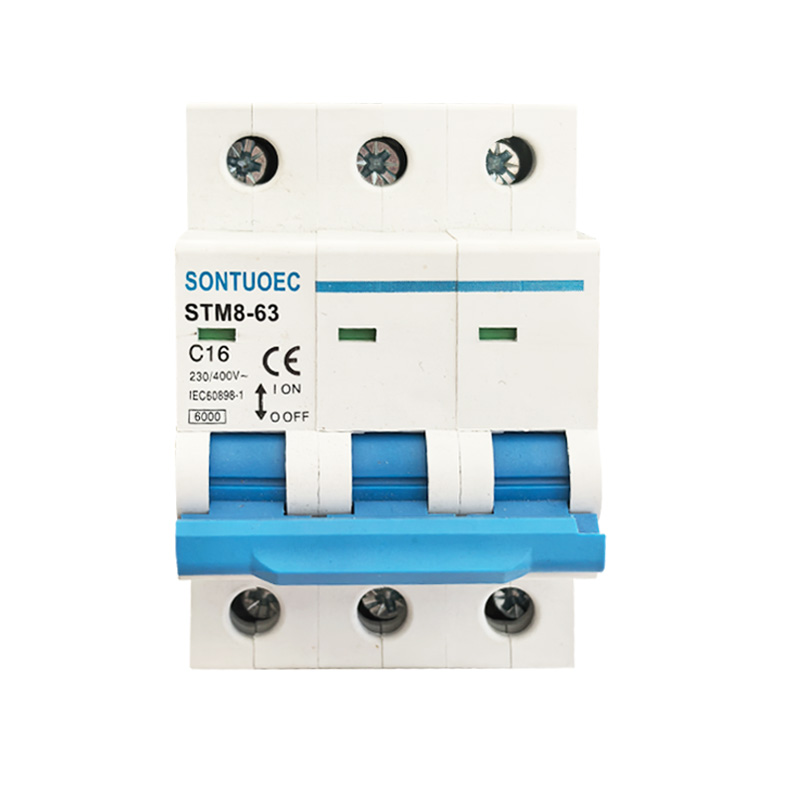

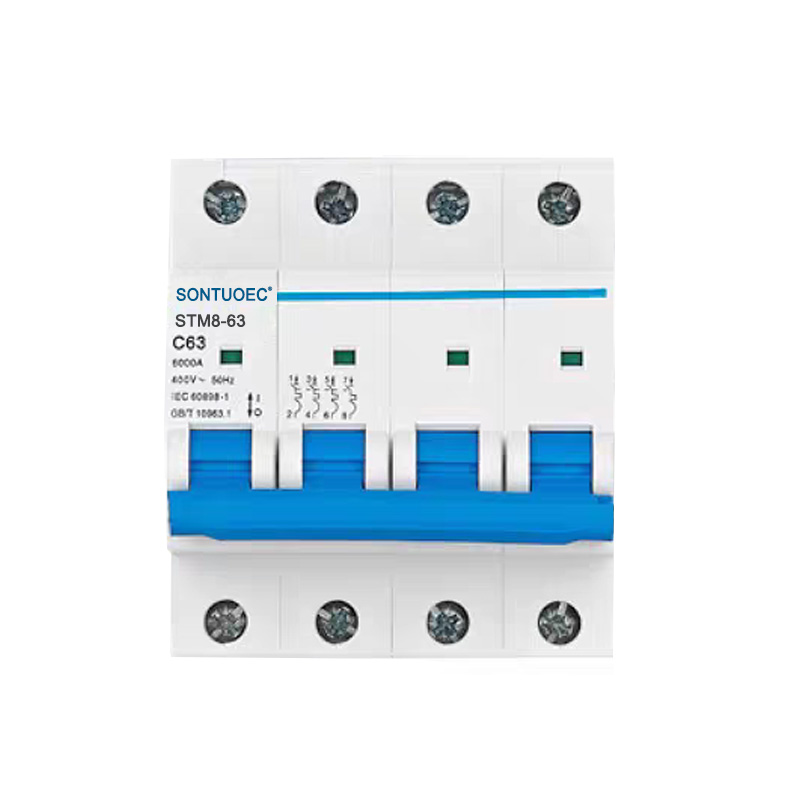

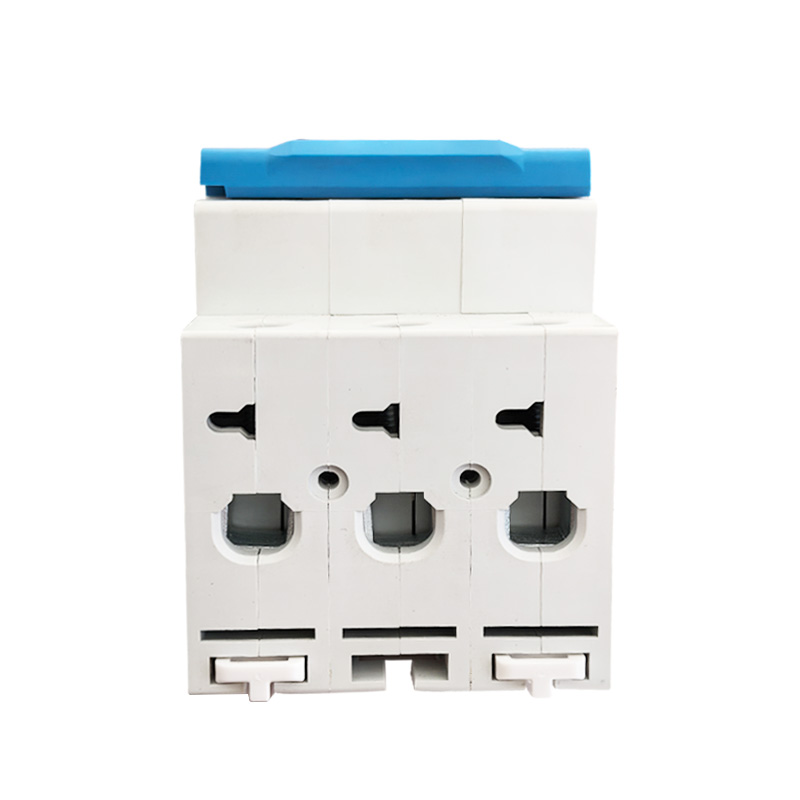

STM8-63 چھوٹے سرکٹ بریکر 6KA 1P 2P 3P 4P 16A 230/400V

سونٹوئک چینی سپلائرز/مینوفیکچررز میں سے ایک ہے جو مختلف چھوٹے برقی آلات ایس ٹی ایم 8-63 منیچر سرکٹ بریکر 6KA 1P 2P 3P 3P 16A 230/400V کی تیاری میں مہارت حاصل کرنے والے ہیں جو ساخت کی اعلی درجے کی ، کارکردگی کے قابل اعتماد ، ظاہری صلاحیت کے اعلی ، ظاہری طور پر قابل ، اور اس کے شیل اور اس کے شیل سے بنا ہوا ہے۔ یہ AC 50/60Hz کے پاور سسٹم کے لئے موزوں ہے ، 230/400V کی درجہ بندی والی وولٹیج ، اور موجودہ موجودہ 63a تک ہے۔ اس کا اطلاق بنیادی طور پر آفس بلڈنگ ، رہائش ، روشنی ، بجلی کی تقسیم اور اوورلوڈ اور سامان کے شارٹ سرکٹ کے تحفظ کے لئے کیا جاتا ہے۔ عام طور پر ، اسے بجلی کے نظام کی بار بار منتقلی کے طور پر بھی استعمال کیا جاسکتا ہے۔ یہ معیارات کے مطابق ہے IEC60898-1۔

ماڈل:STM8-63

انکوائری بھیجیں۔

مصنوعات کی وضاحت

وضاحتیں:

	معیار		IEC/EN 60898-1
بجلی کی خصوصیات	درجہ بندی موجودہ میں	A	1،2،4،6،10،16،20،25،32،40،50،63
	قطب	P	1،2،3،4
	ریٹیڈ وولٹیج یو ای	V	ac 230 ، 400
	موصلیت وولٹیج UI	V	500
	درجہ بندی کی تعدد	ہرٹج	50/60
	درجہ بندی توڑنے کی گنجائش	A	3000 ، 4500 ، 6000
	ریٹیڈ تسلسل وولٹیج (1.2/50) UIMP کا مقابلہ کریں	V	4000
	ind.freq.for 1 منٹ پر ڈائی الیکٹرک ٹیسٹ وولٹیج	کے وی	2
	آلودگی کی ڈگری		2
	تھرمو مقناطیسی رہائی کی خصوصیت		بی ، سی ، ڈی
مکینیکل خصوصیات	برقی زندگی	t	4000
	مکینیکل زندگی	t	10000
	تحفظ کی ڈگری		IP20
	ترتیب کے لئے حوالہ درجہ حرارت	ºC	30
	تھرمل عنصر کی	ºC	30
	محیطی درجہ حرارت	ºC	-5 ~+40 (خصوصی درخواست براہ کرم دیکھیں
	(روزانہ اوسط ≤35ºC کے ساتھ)	ºC	درجہ حرارت معاوضہ اصلاح)
	اسٹوریج کا درجہ حرارت	ºC	-25 ~+70
تنصیب	ٹرمینل کنکشن کی قسم		کیبل/پن قسم بسبار
	کیبل کے لئے ٹرمینل سائز کا اوپر/نیچے	ملی میٹر²	25
	کیبل کے لئے ٹرمینل سائز کا اوپر/نیچے	AWG	18 مارچ
	تھرمینل سائز کے اوپر/نیچے بسبار	ملی میٹر²	25
	تھرمینل سائز کے اوپر/نیچے بسبار	AWG	18 مارچ
	ٹورک کو سخت کرنا	N^*m	2
	ٹورک کو سخت کرنا	in-lbs	18
	بڑھتے ہوئے		پر تیز کلپ ڈیوائس کے ذریعہ ڈین ریل EN 60715 (35 ملی میٹر)
	کنکشن		سے اوپر اور نیچے

STB1-63 چھوٹے سرکٹ بریکر کے اہم کام

1. اوورلوڈ پروٹیکشن: جب سرکٹ میں موجودہ ایم سی بی کی درجہ بندی کی قیمت سے تجاوز کرتا ہے تو ، ایس ٹی ایم 8-63 منیچر سرکٹ بریکر 6KA 1P 2P 3P 4P 16A 230/400V سرکٹ اور سامان کو زیادہ گرمی سے روکنے کے لئے ایک مقررہ مدت کے اندر خود بخود سرکٹ کاٹ دے گا۔

2. شارٹ سرکٹ پروٹیکشن: جب سرکٹ میں ایک شارٹ سرکٹ واقع ہوتا ہے تو ، STB1-63 چھوٹے سرکٹ بریک وِل نے سرکٹ اور سامان کو نقصان پہنچانے سے شارٹ سرکٹ کرنٹ کو نقصان پہنچانے سے روکنے کے لئے فوری طور پر سرکٹ کاٹ دیا۔

3. لیکج پروٹیکشن (کچھ ایم سی بی ایس کے پاس یہ کام ہے): ایم سی بی ایس کے لئے رساو کے تحفظ کے لئے ، جب سرکٹ میں رساو ہوتا ہے تو ، ایس ٹی بی 1-63 منیچر سرکٹ بریک وِل نے ذاتی حفاظت کے تحفظ کے لئے سرکٹ کو جلدی سے کاٹ دیا۔

ایم سی بی ایس کے آپریشن کا اصول

ایم سی بی ایس میں عام طور پر تھرمل مقناطیسی یا الیکٹرانک ٹرپ ڈٹیکٹر ہوتا ہے ، جو سرکٹ میں موجودہ میں ہونے والی تبدیلیوں کا پتہ لگانے کے لئے استعمال ہوتا ہے۔ جب کرنٹ غیر معمولی ہے تو ، اسٹرائیکر ایم سی بی کے ٹرپنگ میکانزم کو متحرک کرتا ہے ، جس کی وجہ سے ایس ٹی بی 1-63 چھوٹے سرکٹ بریکٹو نے سرکٹ کو جلدی سے کاٹ دیا۔

1. تھرمل مقناطیسی اسٹرائیکر: یہ پیدا ہونے والی گرمی کا استعمال اس وقت ہوتا ہے جب موجودہ ٹرپنگ کو متحرک کرنے کے لئے کنڈکٹر سے گزرتا ہے۔ جب موجودہ بہت بڑا ہوتا ہے تو ، کنڈکٹر گرم ہوجاتا ہے ، جس کی وجہ سے تھرمل مقناطیسی اسٹرائیکر کے اندر بائیمٹل موڑ جاتا ہے ، اس طرح ٹرپنگ میکانزم کو متحرک کیا جاتا ہے۔

2. الیکٹرانک اسٹرائیکر: یہ موجودہ تبدیلیوں کا پتہ لگانے اور ٹرپنگ میکانزم کی کارروائی کو کنٹرول کرنے کے لئے الیکٹرانک اجزاء کا استعمال کرتا ہے۔ جب کسی غیر معمولی موجودہ کا پتہ چلتا ہے تو ، الیکٹرانک اسٹرائیکر سرکٹ کو کاٹنے کے لئے ٹرپنگ میکانزم کو ایک سگنل بھیجتا ہے۔

ایم سی بی کے اطلاق کے منظرنامے

غیر معمولی دھاروں سے ہونے والے نقصان سے سرکٹس اور آلات کو بچانے کے لئے رہائشی ، تجارتی اور صنعتی علاقوں میں بجلی کے نظام میں ایم سی بی بڑے پیمانے پر استعمال ہوتے ہیں۔ وہ عام طور پر تقسیم کے خانوں ، سوئچ بورڈز یا کنٹرول کیبنٹوں میں انسٹال ہوتے ہیں اور سرکٹ کے مین سوئچ یا برانچ سوئچ کے طور پر استعمال ہوتے ہیں۔

ایم سی بی ایس کا انتخاب اور تنصیب

1. سلیکشن: ایم سی بی ایس کا انتخاب کرتے وقت ، آپ کو سرکٹ کے درجہ بند موجودہ ، وولٹیج کی سطح ، تحفظ کی خصوصیات ، اور آیا رساو کے تحفظ کی ضرورت ہے جیسے عوامل پر غور کرنے کی ضرورت ہے۔ یہ یقینی بنانا بھی ضروری ہے کہ منتخب کردہ STB1-63 چھوٹے سرکٹ بریکر کمپپلیس مقامی برقی حفاظت کے معیارات اور ضوابط کے ساتھ۔

2. انسٹالیشن: ایس ٹی ایم 8-63 چھوٹے سرکٹ بریکر 6KA 1P 2P 3P 3P 16A 230/400V کو ایک خشک ، ہوادار ماحول میں نصب کیا جانا چاہئے اور اس بات کو یقینی بنائیں کہ یہ صحیح اور محفوظ طریقے سے وائرڈ ہے۔ تنصیب کے دوران ، بجلی سے متعلق حفاظتی ضوابط اور آپریٹنگ طریقہ کار کا مشاہدہ کیا جانا چاہئے۔
