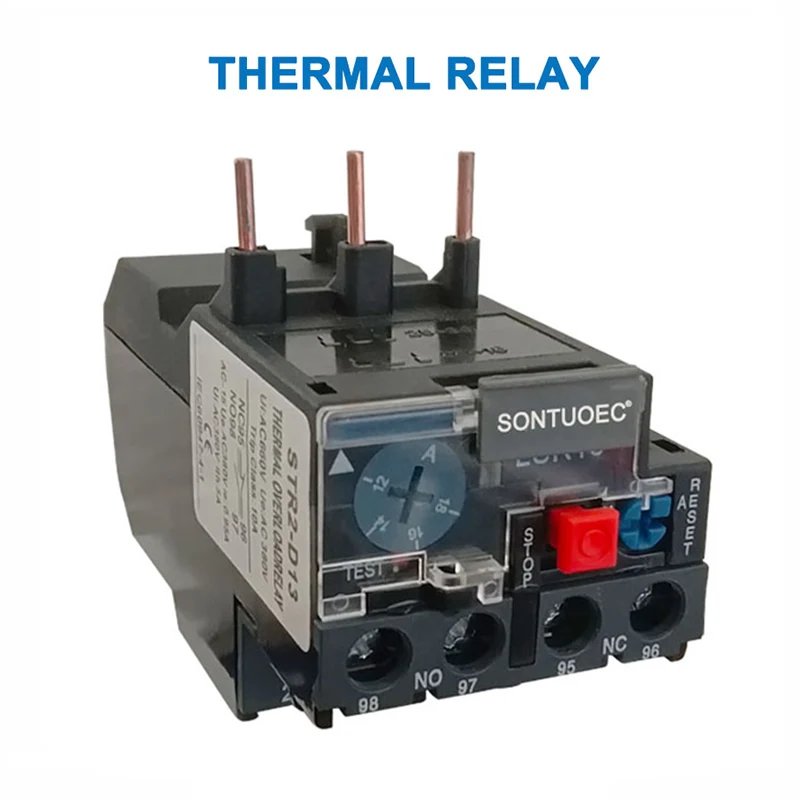

تھرمل ریلے اور انتخاب کے احتیاطی تدابیر کا کام کرنے کا اصول

تھرمل ریلےریلے فیملی کا ایک اہم رکن ہیں ، جو اکثر پیداوار میں استعمال ہوتے ہیں اور نمایاں اہمیت رکھتے ہیں۔

تھرمل ریلے کا کام کرنے کا اصول

تھرمل ریلے میں حرارتی عنصر ، جو گرمی پیدا کرتا ہے ، کو موٹر سرکٹ کے ساتھ سیریز میں جوڑنا چاہئے۔ اس سے تھرمل ریلے کو موٹر اوورلوڈ دھاروں کا براہ راست پتہ لگانے کی اجازت ملتی ہے۔ تھرمل ریلے کا سینسنگ عنصر عام طور پر ایک بائیمٹالک پٹی ہے۔ ایک بائیمٹالک پٹی دو دھات کی چادروں کا ایک جامع ہے جس میں مختلف لکیری توسیع گتانک کے ساتھ میکانکی طور پر ایک ساتھ دبایا جاتا ہے۔ بڑے توسیع کے گتانک والی پرت کو ایکٹو پرت کہا جاتا ہے ، جبکہ چھوٹی توسیع کے گتانک والی پرت کو غیر فعال پرت کہا جاتا ہے۔ جب گرم ہوجاتے ہیں تو ، بائیمٹالک پٹی خطی طور پر پھیل جاتی ہے۔ دو دھات کی تہوں کے مختلف لکیری توسیع کے گتانکوں اور ان کے قریبی رابطے کی وجہ سے ، بائیمٹالک پٹی غیر فعال پرت کی طرف موڑتی ہے۔ اس موڑنے سے پیدا ہونے والی مکینیکل فورس رابطوں کو چلانے کا سبب بنتی ہے۔

تھرمل ریلے کو جدا کرنا

Aتھرمل ریلےحرارتی عنصر ، ایک بائیمٹالک پٹی ، رابطے ، اور ٹرانسمیشن اور ایڈجسٹمنٹ کا طریقہ کار پر مشتمل ہے۔ حرارتی عنصر ایک کم مزاحم ریزٹر تار ہے جو محفوظ موٹر کے مرکزی سرکٹ کے ساتھ سیریز میں جڑا ہوا ہے۔ بائیمٹالک پٹی ایک ساتھ مختلف تھرمل توسیع کے گتانکوں کے ساتھ دو دھات کی چادریں دبانے سے تشکیل دی جاتی ہے۔ جب موٹر اوورلوڈ ہوجاتی ہے تو ، حرارتی عنصر کے ذریعے بہہ جانے والا موجودہ سیٹ موجودہ سے تجاوز کرتا ہے ، جس کی وجہ سے بائیمٹالک پٹی گرمی کی وجہ سے اوپر کی طرف موڑ جاتی ہے ، پلیٹ سے الگ ہوجاتی ہے اور عام طور پر بند رابطے کو کھولتی ہے۔ چونکہ عام طور پر بند رابطہ موٹر کے کنٹرول سرکٹ سے منسلک ہوتا ہے ، لہذا اس کا افتتاحی منسلک رابطہ کنندہ کنڈلی کو متحرک کرتا ہے ، اس طرح رابطہ کار کے اہم رابطے کھولتا ہے اور موٹر کے مرکزی سرکٹ کو غیر تقویت بخشتا ہے ، اس طرح اوورلوڈ تحفظ فراہم کرتا ہے۔

تھرمل ریلے کا فنکشن

یہ بنیادی طور پر غیر متزلزل موٹروں کے لئے اوورلوڈ تحفظ فراہم کرنے کے لئے استعمال ہوتا ہے۔ اس کا آپریٹنگ اصول یہ ہے کہ جب اوورلوڈ کرنٹ تھرمل عنصر سے گزرتا ہے تو ، بائیمٹالک پٹی گرمی اور موڑتی ہے ، اور ایکچویٹر کو آگے بڑھاتی ہے اور رابطوں کو عملی شکل دیتی ہے ، اور اس طرح موٹر کے کنٹرول سرکٹ کو منقطع کردیتی ہے اور موٹر کو بند کردیتی ہے ، اس طرح اوورلوڈ تحفظ فراہم کرتا ہے۔ چونکہ موڑنے کے عمل کے دوران بائیمٹالک پٹی سے گرمی کی منتقلی میں کافی وقت لگتا ہے ، لہذا تھرمل ریلے کو شارٹ سرکٹ کے تحفظ کے لئے استعمال نہیں کیا جاسکتا ہے۔ وہ صرف اوورلوڈ پروٹیکشن تھرمل ریلے کے لئے اوورلوڈ پروٹیکشن کے طور پر استعمال ہوسکتے ہیں۔

تھرمل ریلے کا مقصد

تھرمل ریلے aکیا بنیادی طور پر سرکٹ اوورلوڈ تحفظ کے لئے استعمال کیا جاتا ہے۔

 ان کا آپریٹنگ اصول یہ ہے کہ جب ایک اوورلوڈ موجودہ تھرمل عنصر سے گزرتا ہے تو ، بائیمٹالک پٹی گرمی اور موڑتی ہے ، اور ایکچویٹر کو آگے بڑھاتی ہے اور رابطوں کو عملی شکل دیتی ہے ، اور اس طرح سرکٹ منقطع کرتی ہے اور بوجھ رک جاتی ہے ، اس طرح اوورلوڈ تحفظ فراہم کرتا ہے۔ چونکہ اس کے موڑنے کے عمل کے دوران بائیمٹالک پٹی سے گرمی کی منتقلی میں کافی وقت لگتا ہے ، لہذا تھرمل ریلے کو شارٹ سرکٹ کے تحفظ کے لئے استعمال نہیں کیا جاسکتا ، لیکن صرف اوورلوڈ تحفظ کے لئے۔

تھرمل ریلے کے انتخاب کے لئے احتیاطی تدابیر
