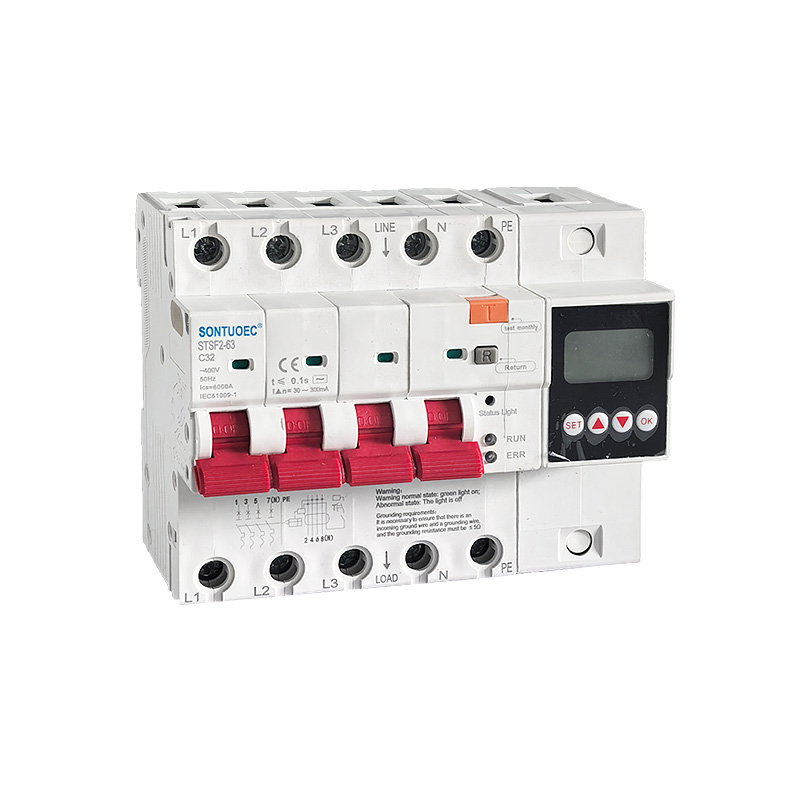

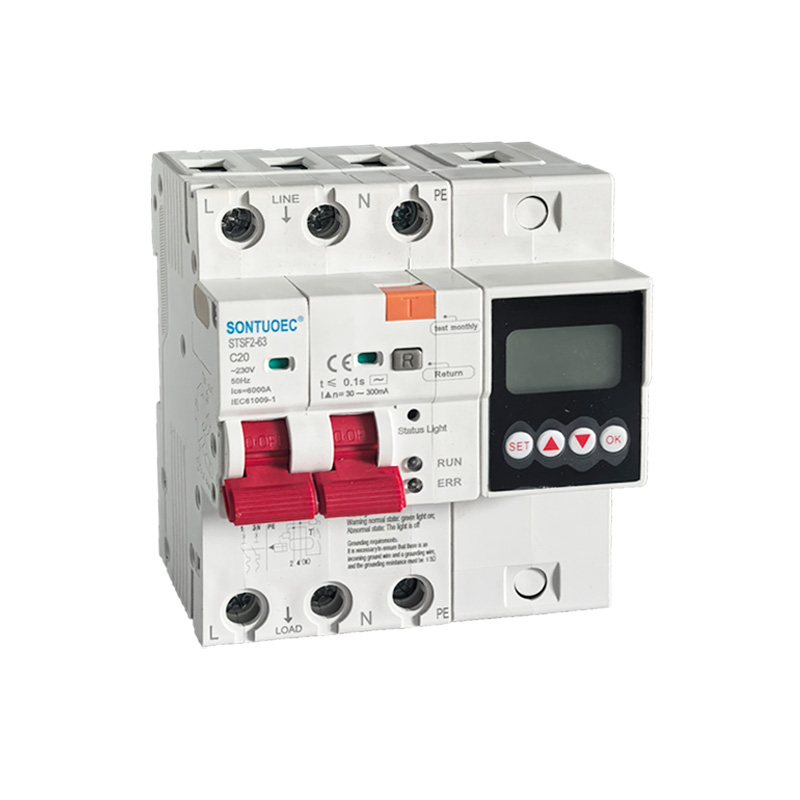

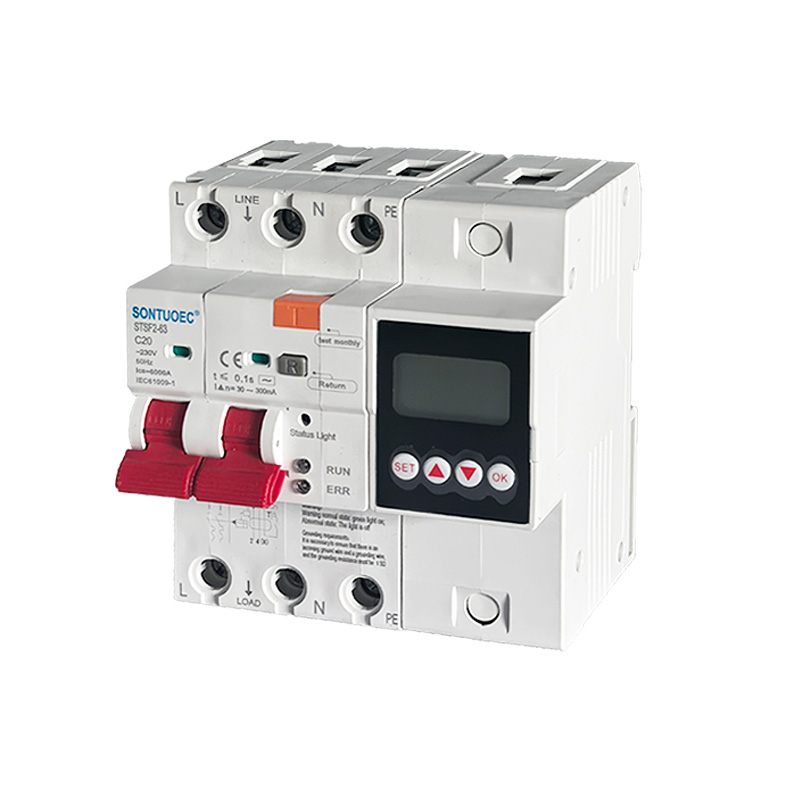

انٹیلجنٹ وسرجن اینٹی الیکٹرک شاک لیکیج پروٹیکٹر 220V ایئر سرکٹ بریکر

STSF2-63/100 100A 2p 4p ملٹی فنکشنل RCBO AC 50/60Hz کے لیے موزوں ہے، 230V-400V کے وولٹیج اور 100A کے ریٹیڈ کرنٹ کے ساتھ سرکٹ میں درجہ بندی کی گئی ہے، جب بندہ بجلی کا کرنٹ لگ جاتا ہے یا پاور گرڈ لیک ہو جاتا ہے۔ جب رساو، اوور وولٹیج، اور انڈر وولٹیج مقررہ اقدار تک پہنچ جاتے ہیں، تو بقایا کرنٹ سرکٹ بریکر بہت کم وقت میں تیزی سے کام کر سکتا ہے بجلی کی فراہمی کو فوری طور پر کاٹ دیتا ہے۔ جب بقایا کرنٹ سرکٹ بریکر کا مانیٹرنگ کا درجہ حرارت سیٹ ویلیو تک پہنچ جاتا ہے تو مانیٹرنگ گراؤنڈ وائر منسلک نہیں ہوتا ہے۔ منسلک ہونے پر، پروڈکٹ اہلکاروں اور برقی آلات کی حفاظت کے لیے الارم کی آواز خارج کرتا ہے، اور اس سے بچ سکتا ہے۔ پاور گرڈ میں اوور وولٹیج کی وجہ سے سامان کو پہنچنے والے نقصان کو روکیں۔ اوورلوڈ، شارٹ سرکٹ، لیکیج، اوور وولٹیج انڈر وولٹیج اور زیادہ درجہ حرارت سے تحفظ کے افعال کو بھی عام حالات میں برقی آلات کو وقفے وقفے سے آن اور آف کرنے کے لیے استعمال کیا جا سکتا ہے۔ روشنی کے سرکٹس، خاص طور پر صنعتی اور تجارتی روشنی کی تقسیم کے نظام کے لیے موزوں۔ پروڈکٹ کا حجم چھوٹا، کمپیکٹ ڈھانچہ، اور اسی طرح کی دیگر مصنوعات کے مقابلے میں بہتر لاگت کی تاثیر ہے۔ یہ ایک خوبصورت ظہور ہے، زیادہ توڑنے کی صلاحیت اسے گھریلو بجلی کی تقسیم کے لیے ایک اچھا انتخاب بناتی ہے۔ یہ پروڈکٹ GB/T 16917.1 اور IEC 61009-1 معیارات کی تعمیل کرتا ہے اور اس نے CE سرٹیفیکیشن حاصل کر لیا ہے۔

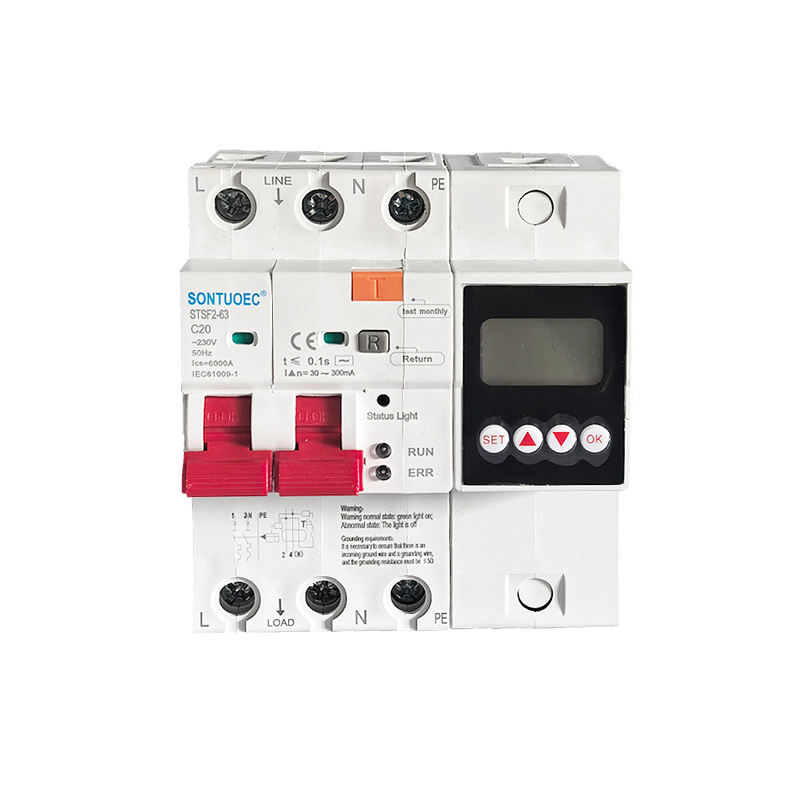

ماڈل:STFS2-63

انکوائری بھیجیں۔

مصنوعات کی وضاحت

وضاحتیں:

الیکٹریکل خصوصیات	معیاری	یونٹ	IEC/EN 61009-1
	موڈ		الیکٹرانک قسم
	قسم (زمین کے رساو کی لہر کی شکل کو محسوس کیا گیا)		اے سی
	تھرمو مقناطیسی ریلیز کی خصوصیت		بی، سی، ڈی
	شرح شدہ موجودہ ln	A	6-100A(6,10,16,20,25,32,40,63;80,100A) سایڈست
	ڈنڈے	P	1P+N، 3P+N
	شرح شدہ وولٹیج Ue	V	AC 230, 400 (سایڈست)
	درجہ بندی کی حساسیت I△n	A	30-300mA(30,100,300mA) سایڈست
	شرح شدہ بقایا بنانے اور توڑنے کی صلاحیت l△m	A	500
	ریٹیڈ شارٹ سرکٹ کی گنجائش Icn	A	6000
	I کے تحت وقفے کا وقت△n	S	≤0.1
	شرح شدہ تعدد	ہرٹز	50/60
	شرح شدہ تسلسل وولٹیج کے ساتھ (1.2/50) Uimp	V	4000
	1 منٹ کے لیے ind.Freq پر ڈائی الیکٹرک ٹیسٹ وولٹیج	kV	2
	موصلیت وولٹیج Ui	V	250
	آلودگی کی ڈگری		2
اوتھےr	اوور/انڈر وولٹیج تحفظ؛	اور	درجہ حرارت کی حفاظت ; فائر الارم اور دیگر
مکینیکل خصوصیات	برقی زندگی		4000
	مکینیکل زندگی		10000
	فالٹ کرنٹ انڈیکیٹر		جی ہاں
	تحفظ کی ڈگری		آئی پی 20
	محیطی درجہ حرارت	ºC	-5~+40(خصوصی درخواست برائے مہربانی ملاحظہ کریں۔
	(روزانہ اوسط≤35ºC کے ساتھ)	ºC	درجہ حرارت معاوضہ کی اصلاح)
	اسٹوریج کا درجہ حرارت	ºC	-25~+70
تنصیب	ٹرمینل کنکشن کی قسم		کیبل/پن ٹائپ بس بار/یو ٹائپ بس بار

	ٹرمینل کا سائز کیبل کے لیے اوپر/نیچے	ملی میٹر2	25
	ٹرمینل کا سائز کیبل کے لیے اوپر/نیچے	اے ڈبلیو جی	18-5
	بس بار کے لیے ٹرمینل سائز اوپر/نیچے	ملی میٹر2	25
	بس بار کے لیے ٹرمینل سائز اوپر/نیچے	اے ڈبلیو جی	18-3
	چڑھنا		DIN ریل EN 60715(35mm) پر فاسٹ کلپ ڈیوائس کے ذریعے
	کنکشن		اوپر سے

ارد گرد ہوا کا درجہ حرارت:

1. محیط ہوا کا درجہ حرارت -5 1C سے کم نہیں ہوگا، +40 C سے زیادہ نہیں ہوگا، اور یومیہ اوسط قدر +35 C سے زیادہ نہیں ہوگی۔

2. اونچائی: تنصیب کی جگہ کی اونچائی 2000m سے زیادہ نہیں ہوگی۔

3۔ماحول کے حالات

ہوا صاف ہے، اور زیادہ سے زیادہ درجہ حرارت +40'C پر، ہوا کی نسبتہ نمی 50% سے زیادہ نہیں ہے۔ کم درجہ حرارت پر زیادہ رشتہ دار نمی کی اجازت ہے، جیسے +20 سینٹی گریڈ پر،

رشتہ دار نمی 90٪ سے زیادہ نہیں ہونی چاہئے۔ درجہ حرارت کی تبدیلیوں کی وجہ سے کبھی کبھار اعتدال پسند گاڑھا ہونے کی وجہ سے، مناسب اقدامات کرنے پر توجہ دی جانی چاہیے۔

4. انسٹالیشن کیٹیگری انسٹالیشن کیٹیگریز lI اور III ہیں۔

کرنٹ اور پولز کی تعداد

100A: یہ اشارہ کرتا ہے کہ RCBO کو 100 amps پر درجہ بندی کیا گیا ہے۔ موجودہ درجہ بندی کرنٹ کی زیادہ سے زیادہ قدر ہے جسے سرکٹ بریکر زیادہ گرمی یا نقصان کے بغیر مسلسل لے جا سکتا ہے۔

2p، 4p: یہاں "p" کا مطلب کھمبوں کی تعداد ہے، یعنی سرکٹ کے ان مراحل کی تعداد جن سے سرکٹ بریکر کو جوڑا جا سکتا ہے۔ 2p کا مطلب ہے کہ سرکٹ بریکر کو دو سرکٹ فیزز (عام طور پر فائر اور زیرو) سے جوڑا جاسکتا ہے، جب کہ 4p کا مطلب ہے کہ اسے چار سرکٹ فیزز (عام طور پر تھری فیز فائر اور زیرو) سے جوڑا جاسکتا ہے۔

ملٹی فنکشنل

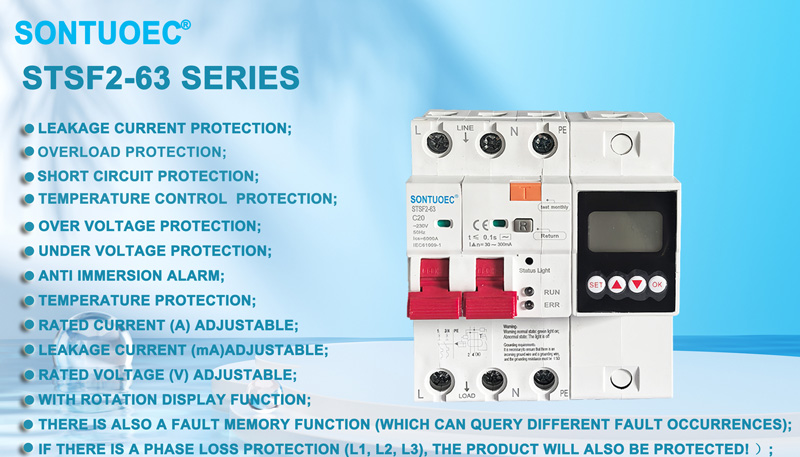

ملٹی فنکشنل اشارہ کرتا ہے کہ یہ 100A 2p 4p ملٹی فنکشنل RCBO مختلف قسم کے تحفظ کے افعال سے لیس ہے۔ بنیادی اوورلوڈ اور شارٹ سرکٹ تحفظ کے علاوہ، یہ رساو تحفظ، کم وولٹیج تحفظ، اوور وولٹیج تحفظ وغیرہ بھی فراہم کر سکتا ہے۔ درجہ حرارت کا تحفظ ， پانی میں داخل ہونے کا الارم ， ایڈجسٹ کرنٹ اور وولٹیج

وارننگ!

انتباہی عام حالت: سبز روشنی آن؛

غیر معمولی حالت: روشنی بند ہے۔

گراؤنڈ کی ضروریات:

اس بات کو یقینی بنانا ضروری ہے کہ آنے والی زمینی تار اور گراؤنڈنگ وائر ہے، اور گراؤنڈنگ مزاحمت s 5Q ہونی چاہیے!

درخواست کا منظر نامہ

چونکہ RCBO میں مختلف قسم کے تحفظ کے افعال ہوتے ہیں، اس لیے یہ اکثر ایسے سرکٹس میں استعمال ہوتا ہے جن کے لیے ذاتی حفاظت کی ضرورت ہوتی ہے، جیسے کہ روشنی کے لیے برقی سرکٹس، کمزور بجلی، اور گھروں اور عوامی مقامات پر برقی آلات۔ یہ جگہیں اکثر پانی اور نمی کی خصوصیت رکھتی ہیں، جو آسانی سے رساو حادثات کا سبب بن سکتی ہیں۔ اس کے علاوہ، RCBO کو صنعتی برقی نظاموں میں بھی استعمال کیا جا سکتا ہے جہاں انسانی حفاظت ایک شرط ہے، جیسے پیریفرل لائٹ کنٹرول سرکٹس، ریڈار سسٹم، اور ارضیاتی ریسرچ کے آلات۔
