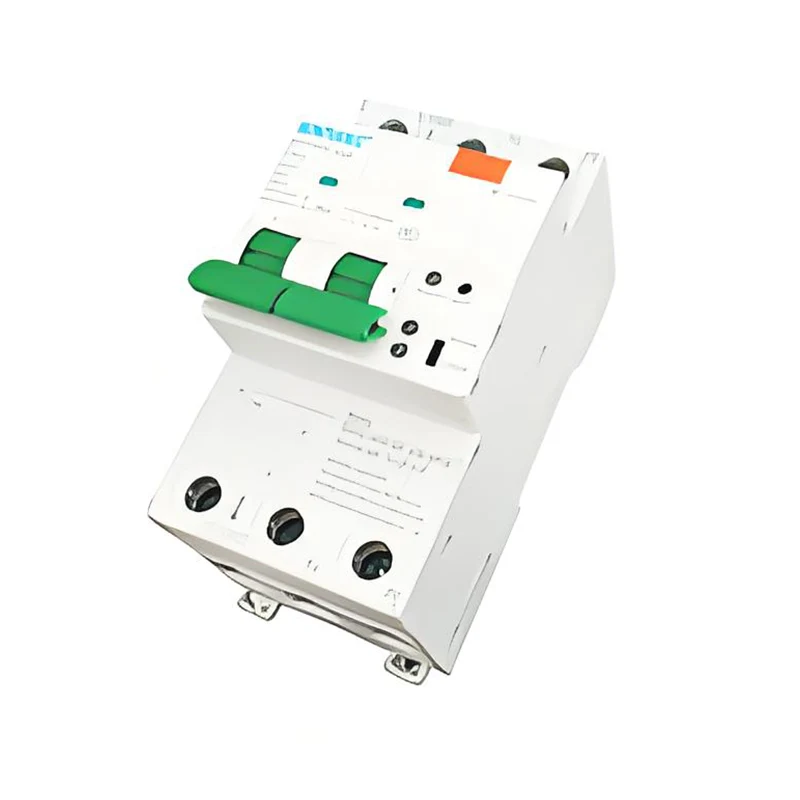

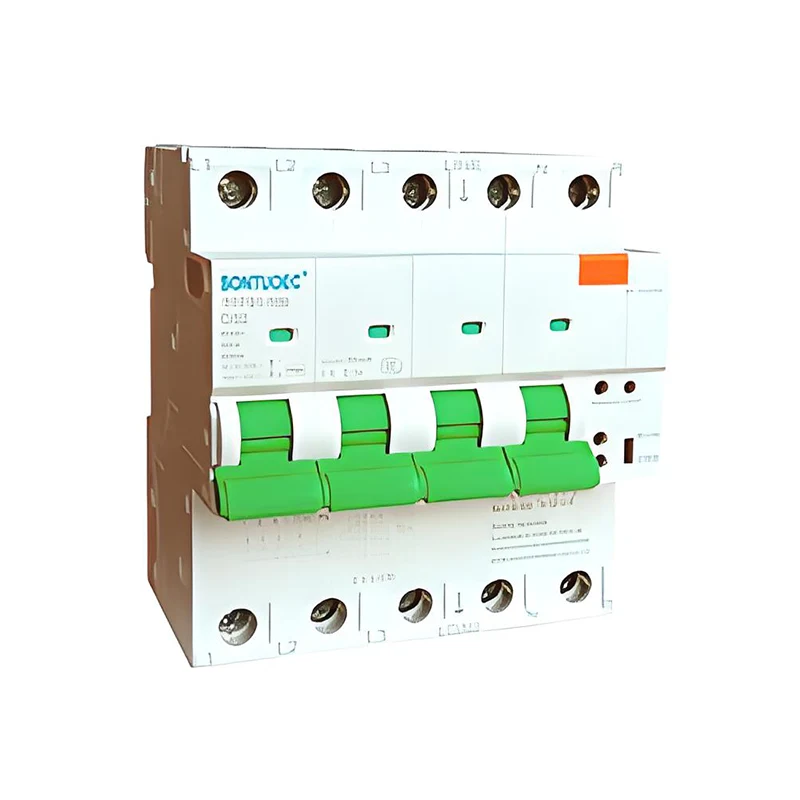

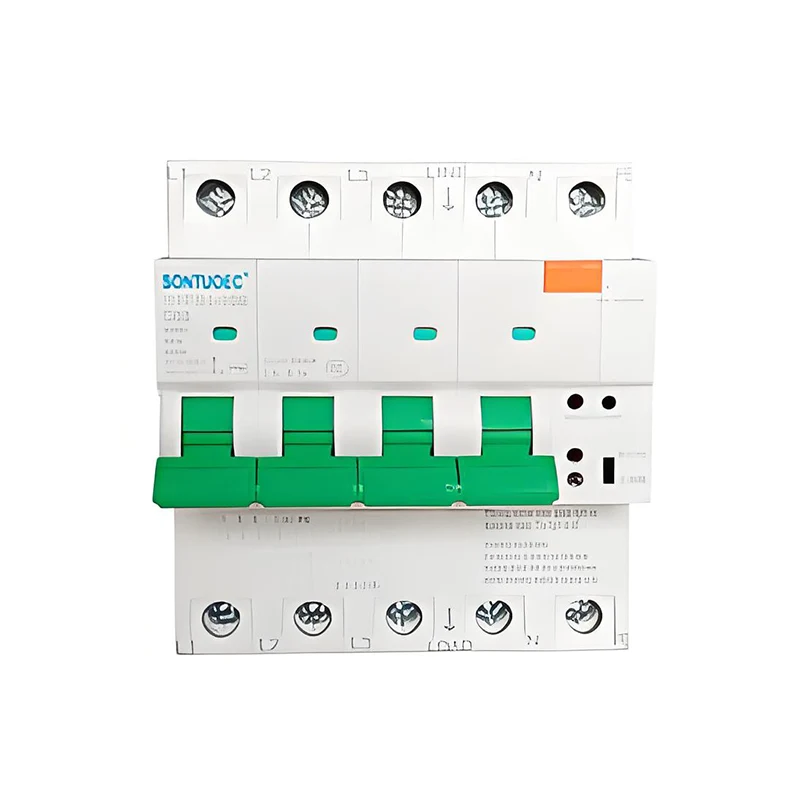

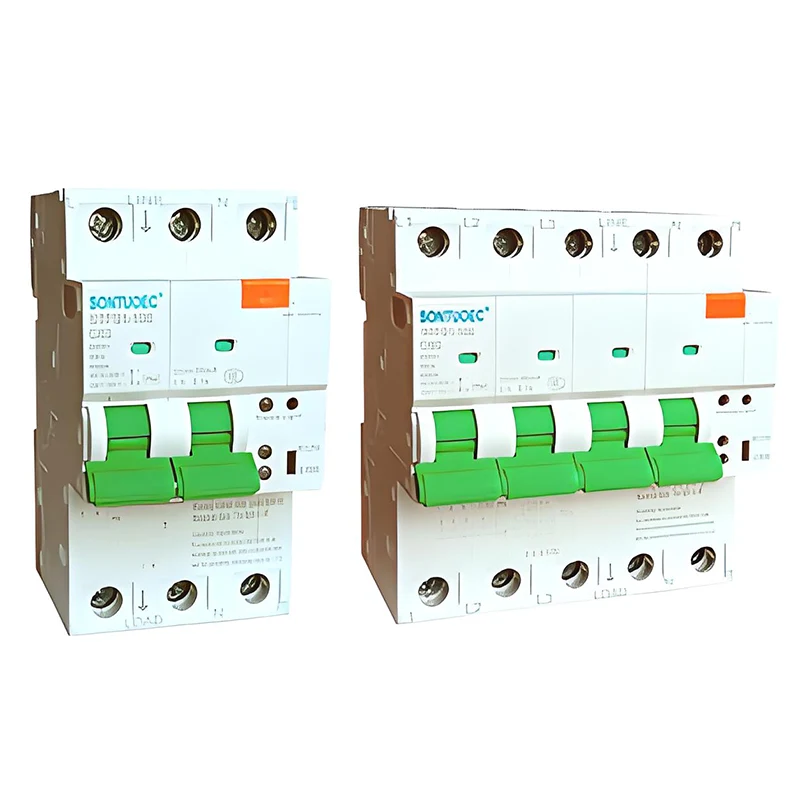

وسرجن الارم آر سی بی او

اہم خصوصیات

واٹر پروف: وسرجن الارم آر سی بی او ہاؤسنگ واٹر پروف مادے سے بنی ہے یا گیلے یا بیرونی ماحول میں بھی اچھی موصلیت اور تحفظ کی درجہ بندی کو یقینی بنانے کے لئے خاص طور پر علاج کیا جاتا ہے۔ عام واٹر پروف ریٹنگز جیسے IP66 اس بات کی نشاندہی کرتی ہے کہ آلہ پوری طرح سے دھول داخل کرنے کے خلاف محفوظ ہے اور بغیر کسی متاثر کیے پانی کے مضبوط اسپرے کا مقابلہ کرسکتا ہے۔

بقایا موجودہ تحفظ: جب سرکٹ میں بقایا کرنٹ کسی پیش سیٹ کی قیمت تک پہنچ جاتا ہے تو ، آر سی بی او بجلی کے جھٹکے اور بجلی کی آگ کو روکنے کے لئے سرکٹ کو جلدی سے کاٹ سکتا ہے۔ یہ خصوصیت ذاتی حفاظت اور سامان کی حفاظت کے تحفظ کے لئے ضروری ہے۔

اوورلوڈ پروٹیکشن: جب سرکٹ میں موجودہ سرکٹ بریکر کے درجہ بند کرنٹ سے زیادہ ہوجاتا ہے تو ، آر سی بی او اوورلوڈ کی وجہ سے سرکٹ کو پہنچنے والے نقصان یا آگ کے حادثات کو روکنے کے لئے خود بخود سرکٹ کاٹ سکتا ہے۔

شارٹ سرکٹ کا تحفظ: جب سرکٹ میں ایک شارٹ سرکٹ واقع ہوتا ہے تو ، آر سی بی او شارٹ سرکٹ کرنٹ کو ختم کرنے اور سرکٹ اور آلات کی حفاظت کی حفاظت کے لئے تیزی سے کام کرسکتا ہے۔

آر سی بی او میں رساو کے تحفظ/واٹر اینجریس الارم/اوورلوڈ پروٹیکشن/شارٹ سرکٹ پروٹیکشن فنکشن کا فنکشن ہے۔

آر سی بی او کا ورکنگ ریفرنس درجہ حرارت 30ºC ہے ، جب محیطی درجہ حرارت میں تبدیلی آتی ہے تو ، اس کی ترتیب کی قیمت کو درست کیا جانا چاہئے۔ اگر ایک سے زیادہ آر سی بی اوز بند باکس میں انسٹال ہیں اور باکس کے اندر کا درجہ حرارت بڑھتا ہے تو ، ریٹیڈ کرنٹ کو اس کے ذریعہ ضرب دینا چاہئے

0.8 کا ڈیریٹنگ فیکٹر۔

الیکٹرانک سرکٹ کو عام طور پر کام کرنے اور ایک عملی کردار ادا کرنے کے لئے آر سی بی او پر "این" لائن کو غیر جانبدار لائن سے جوڑنا چاہئے۔

آر سی بی او پر شارٹ سرکٹ پروٹیکشن کی اہلیت کے ٹیسٹ کو انجام دینے کے لئے فیز لائن کو غیر جانبدار لائن یا فیز لائن پر شارٹ سرکٹ کرنے کے طریقہ کار کو استعمال کرنے کی اجازت نہیں ہے۔

عام انتخاب کے اصول

a) RCBO کا درجہ بند ورکنگ وولٹیج ≥ لائن کا ریٹیڈ وولٹیج۔

ب) آر سی بی او کا درجہ بند موجودہ 1.1-1.25 گنا زیادہ ہے جو لائن کے ذریعہ حساب کیا گیا ہے۔

c) RCBO کی درجہ بندی شدہ شارٹ سرکٹ توڑنے کی گنجائش ≥ زیادہ سے زیادہ شارٹ سرکٹ

موجودہ جو لائن میں ظاہر ہوسکتا ہے۔

د) آر سی بی او فوری طور پر رہائی کی ترتیب موجودہ ≤ 0.8 لائن مرحلے سے گراؤنڈ یا فیز ٹو فیز شارٹ سرکٹ کرنٹ کے اختتام کے اختتام پر۔

e) الیکٹرک ہیٹرز ، ریفریجریٹرز اور تاپدیپت ایل اے-ایم پی کے ایک فیز ریٹیڈ موجودہ میں دیئے گئے وولٹیج اور طاقت میں = P/U ؛ = P/1.732U.RCBO بقایا موجودہ میں تین فیز ریٹیڈ کرنٹ کو عام طور پر 30MA کے طور پر منتخب کیا جاتا ہے ، جو ذاتی رابطے کے تحفظ کے طور پر استعمال ہوتا ہے۔

پروڈکٹ کو انسٹال اور استعمال کرنے کے لئے ، براہ کرم برقرار رکھنے کا دستی پڑھیں۔
