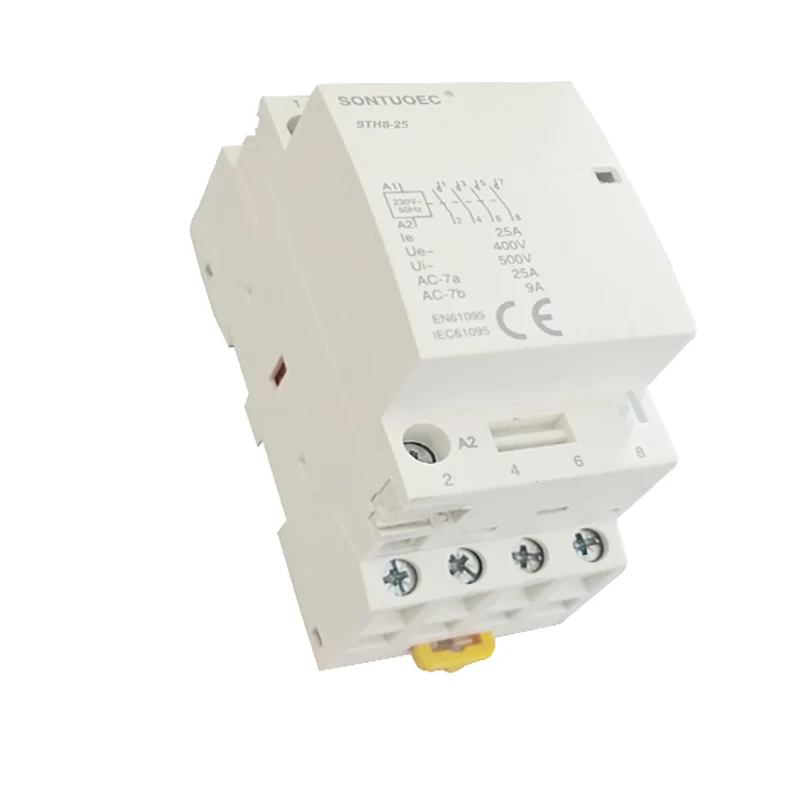

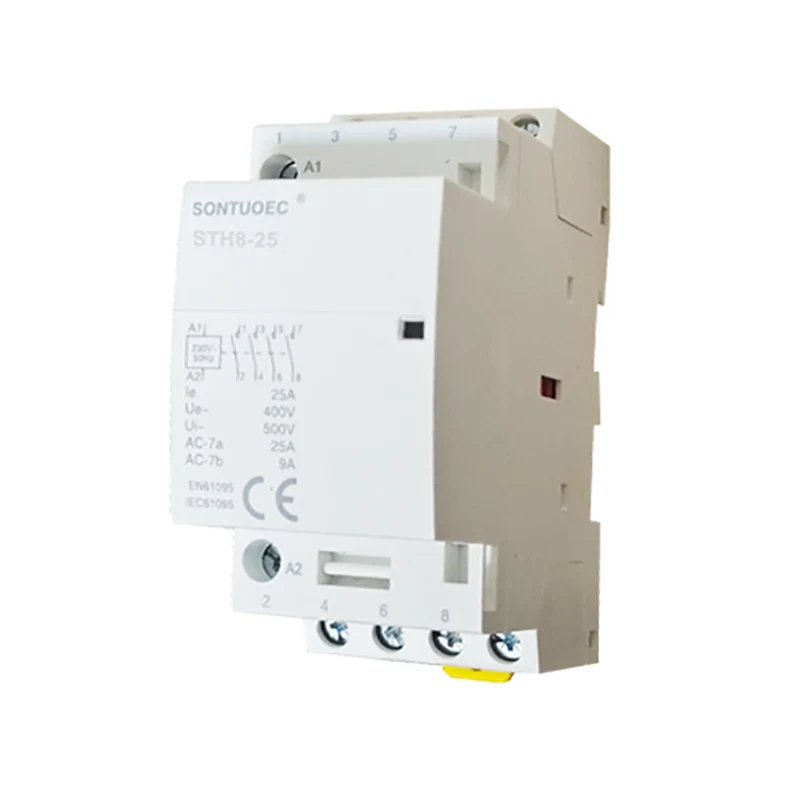

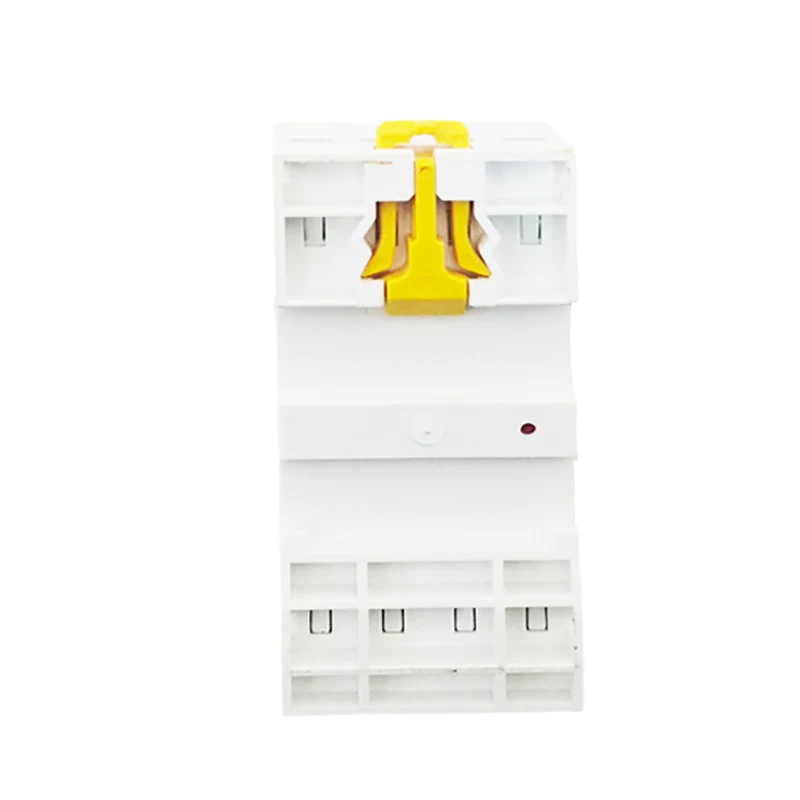

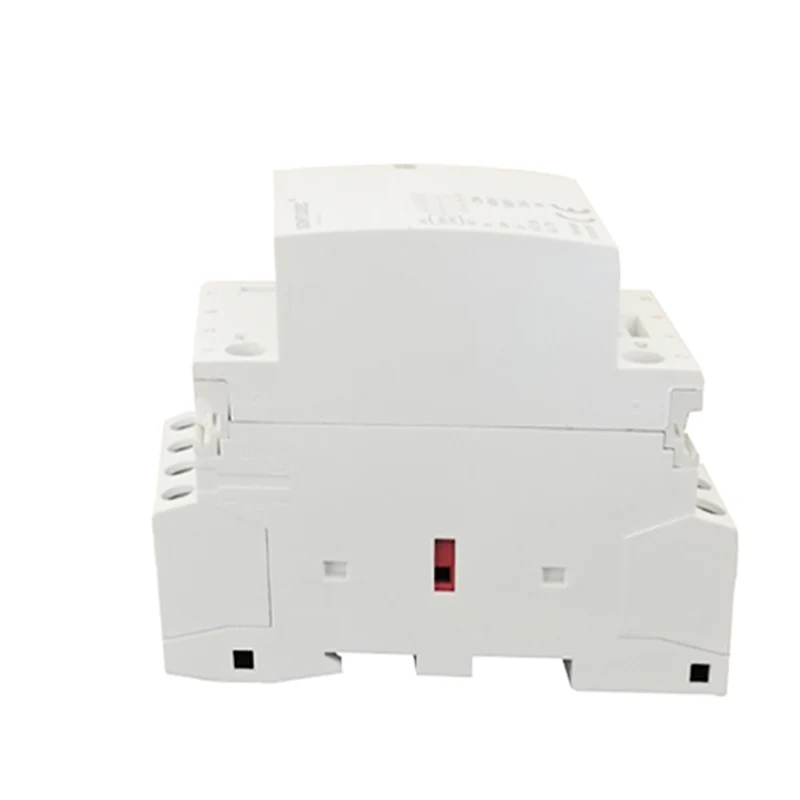

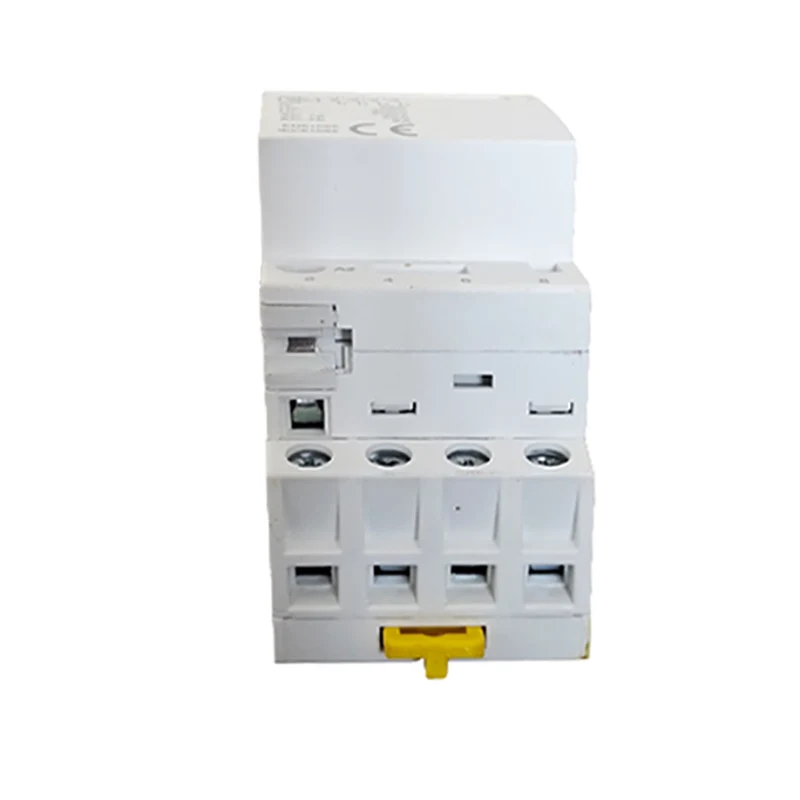

گھریلو AC رابطہ کار

قسم					9 ملی میٹر میں چوڑائی ماڈیولز

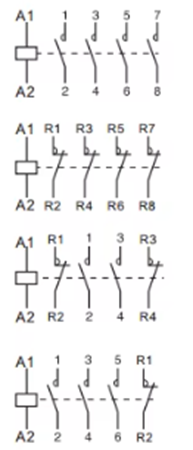

1 پی	درجہ بندی (LN) AC-7A	درجہ بندی (LN) AC-7A	کنٹرول وولٹیج (VAC) (50 ہ ہرٹز)	رابطہ کریں
	16A	6a	24	1 کوئی	2
	20a	7a	110	1nc
	25a	9a	230
2 پی
	16A	6a	24	2 نہیں	2
	20a	7a	110	1no+1nc
	25a	9a	230	2nc
	32a	12a	24	2 نہیں	4
	40a	18A	110	1no+1nc
	63a	25a	230	2nc
	100a	_	24		6
			110	2 نہیں
			230
3 پی
	16A	6a	24	3 کوئی	4
	20a	7a	110	3nc
	25a	9a	230
	32a	12a	24	3 کوئی	6
	40a	18A	110	3nc
	63a	25a	230
4 پی
	16A	6a	24	4no	4
	20a	7a	110	4nc
	25a	9a	230	2no+2nc 3no+1nc
	32a	12a	24	4no	6
	40a	18A	110	4nc
	63a	25a	230	2no+2nc 3no+1nc
	100a	_	24	4no	12
			110
			230

مرکزی ڈھانچہ

گھریلو AC رابطہ کرنے والا عام طور پر مندرجہ ذیل حصوں پر مشتمل ہوتا ہے:

رابطہ سسٹم: بشمول اہم رابطے اور معاون رابطے۔ مرکزی رابطے کا استعمال مرکزی سرکٹ کو چالو کرنے اور توڑنے کے لئے کیا جاتا ہے ، جس میں عام طور پر ایک بڑی درجہ بندی کی موجودہ ہوتی ہے۔ معاون رابطے کا استعمال کنٹرول سرکٹ کو آن کرنے اور توڑنے کے لئے کیا جاتا ہے ، جس میں ایک چھوٹا سا درجہ بند موجودہ ہے۔

برقی مقناطیسی نظام: یہ آئرن کور ، آرمیچر اور کنڈلی پر مشتمل ہے۔ جب کنڈلی کو متحرک کیا جاتا ہے تو ، کور ایک مقناطیسی فیلڈ تیار کرتا ہے جو آرمیچر کو راغب کرتا ہے اور رابطوں کو بند کرتا ہے۔ جب کنڈلی کو غیر متحرک کیا جاتا ہے تو ، مقناطیسی میدان غائب ہوجاتا ہے ، آرمیچر جاری ہوتا ہے اور رابطے ٹوٹ جاتے ہیں۔

آرک بجھانے والا آلہ: جب رابطے منقطع ہوجاتے ہیں تو آرک کو بجھانے کے لئے استعمال ہوتا ہے ، اور آرک کو رابطوں کو نقصان پہنچانے سے روکتا ہے۔

شیل اور لوازمات: شیل کا استعمال اندرونی اجزاء کو بیرونی ماحول کے اثر و رسوخ سے بچانے کے لئے کیا جاتا ہے۔ لوازمات میں بڑھتے ہوئے بریکٹ ، ٹرمینلز وغیرہ شامل ہیں ، جو رابطہ کار کی تنصیب اور وائرنگ کا احساس کرنے کے لئے استعمال ہوتے ہیں۔

آپریشن کا اصول

گھریلو اے سی رابطوں کا ورکنگ اصول برقی مقناطیسی شمولیت کے اصول پر مبنی ہے۔ جب کنڈلی کو متحرک کیا جاتا ہے تو ، آئرن کور ایک مقناطیسی فیلڈ تیار کرتا ہے جو آرمیچر کو راغب کرتا ہے اور رابطوں کو بند کرتا ہے۔ جب کنڈلی کو غیر متحرک کیا جاتا ہے تو ، مقناطیسی فیلڈ غائب ہوجاتا ہے ، آرمیچر جاری ہوتا ہے اور رابطے منقطع ہوجاتے ہیں۔ کنڈلی کی تقویت اور ڈی توانائی کو کنٹرول کرکے ، ریموٹ کنٹرول اور گھریلو سرکٹس کے تحفظ کا ادراک کیا جاسکتا ہے۔

تکنیکی پیرامیٹرز

گھریلو اے سی رابطوں کے اہم تکنیکی پیرامیٹرز میں ریٹیڈ وولٹیج ، ریٹیڈ کرنٹ ، ریٹیڈ فریکوینسی ، مربوط اور توڑنے کی صلاحیت اور اسی طرح شامل ہیں۔ ان پیرامیٹرز کے انتخاب کا تعین گھریلو سرکٹ کی اصل صورتحال کے مطابق کیا جانا چاہئے تاکہ رابطہ کار کے معمول کے عمل اور محفوظ استعمال کو یقینی بنایا جاسکے۔

ریٹیڈ وولٹیج: جب رابطہ کنندہ عام طور پر کام کرتا ہے تو وولٹیج کی سطح سے مراد ہے۔

ریٹیڈ موجودہ: زیادہ سے زیادہ موجودہ سے مراد ہے جس کا رابطہ کار ریٹیڈ وولٹیج کے تحت طویل عرصے تک برداشت کرسکتا ہے۔

درجہ بندی کی فریکوئنسی: جب رابطہ کنندہ عام طور پر کام کرتا ہے تو بجلی کی فراہمی کی تعدد۔

رابطہ قائم کرنا اور توڑنے کی گنجائش: زیادہ سے زیادہ موجودہ جس سے رابطہ کنندہ معتبر طور پر منسلک ہوسکتا ہے اور مخصوص شرائط کے تحت ٹوٹ سکتا ہے۔
