الیکٹرانکس رابطہ کار

سونٹوئک ہائی کوالٹی الیکٹرانکس کانٹیکٹر بنیادی طور پر سرکٹس میں 660V ، AC 50Hz یا 60Hz تک کی درجہ بندی والی وولٹیج میں لاگو ہوتا ہے ، جس میں 95A تک کا درجہ دیا جاتا ہے ، بنانے اور توڑنے کے لئے ، اکثر AC موٹر کو شروع اور کنٹرول کرنا۔ معاون رابطے کے بلاک ، ٹائمر میں تاخیر اور مشین انٹرلاکنگ ڈیوائس وغیرہ کے ساتھ مل کر ، یہ تاخیر سے رابطہ کرنے والا ، مکینیکل انٹر لاکنگ رابطہ کار ، اسٹار ڈیلٹا اسٹارٹر بن جاتا ہے۔ یہ ایک برقی مقناطیسی اسٹارٹر میں بدل جاتا ہے جب یہ مماثل تھرمل ریلے کے ساتھ مل کر کام کرتا ہے ، جو اوورلوڈ سرکٹ کی حفاظت کرسکتا ہے۔ رابطہ کار IEC60947-4-1 کے مطابق تیار کیا جاتا ہے۔

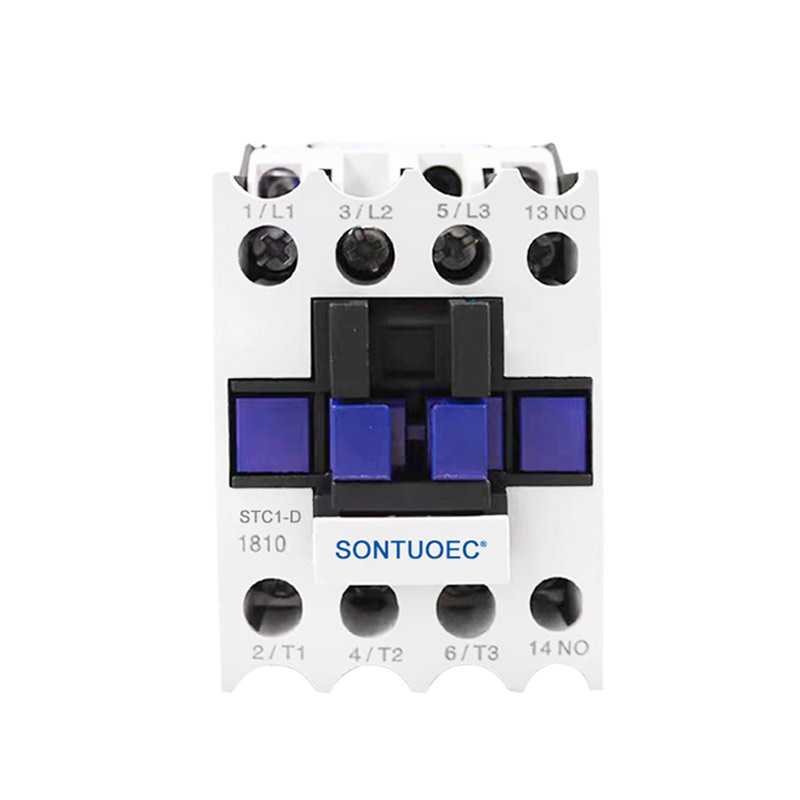

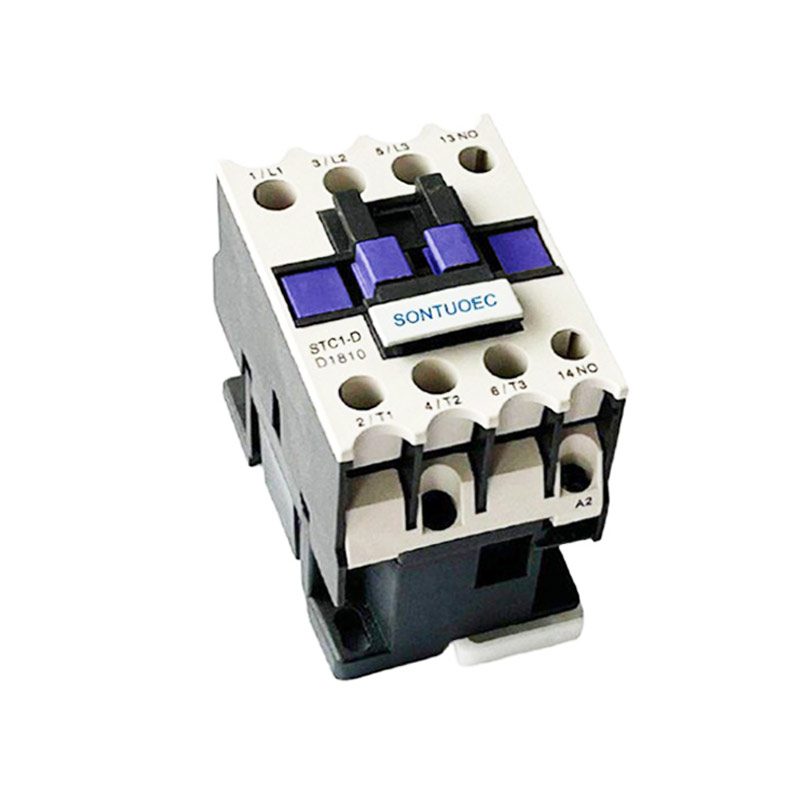

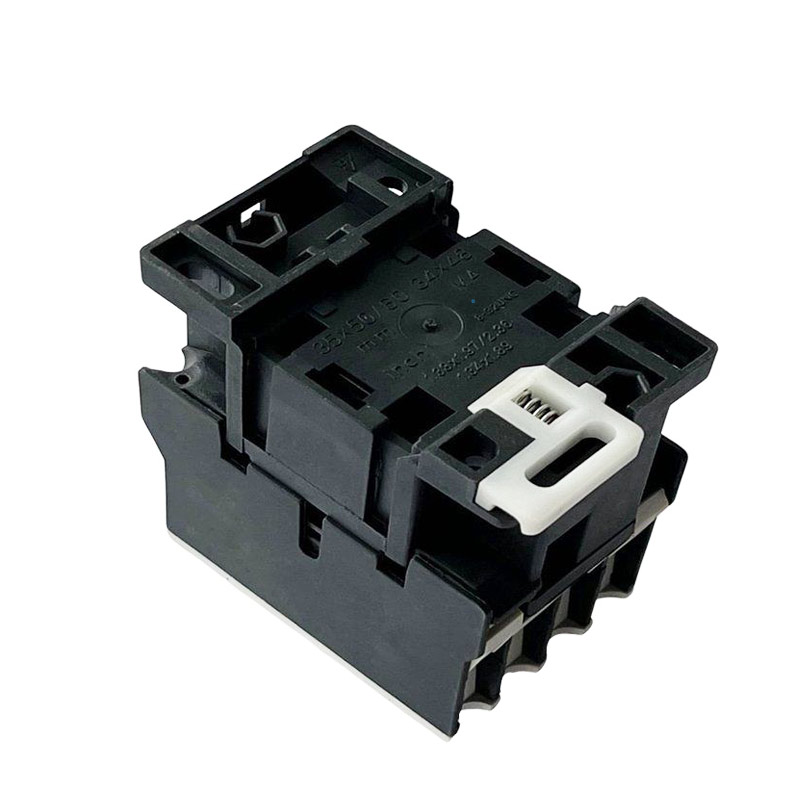

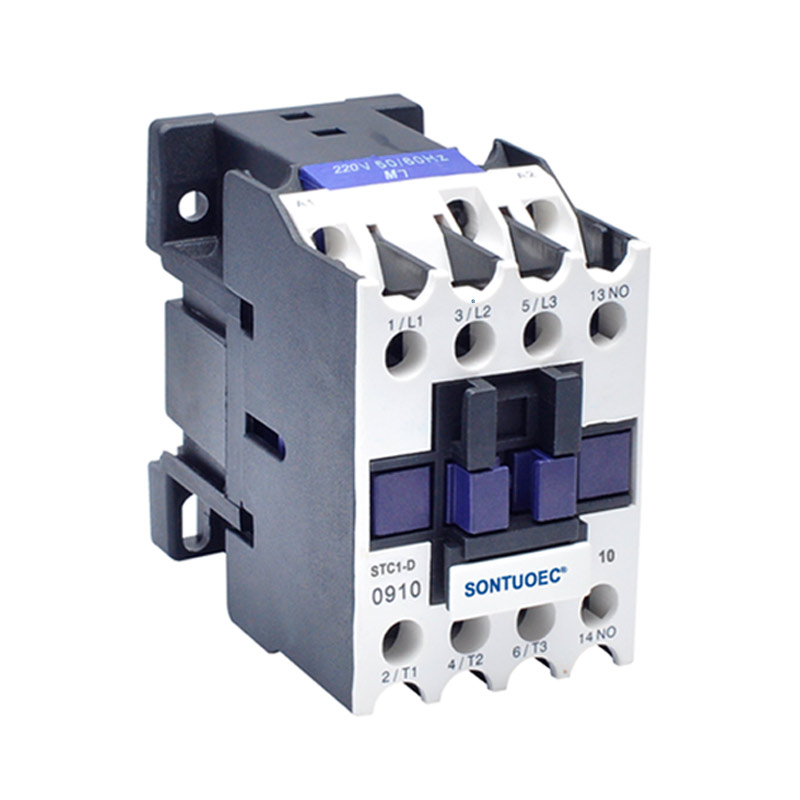

ماڈل:STC1-D

انکوائری بھیجیں۔

مصنوعات کی وضاحت

قسم		STC1-D09	STC1-D12	STC1-D18	STC1-D25	STC1-D32	STC1-D40	STC1-D50	STC1-D65	STC1-D80	STC1-D95
ریٹیڈ ورکنگ کرنٹ (ا)	AC3	9	12	18	25	32	40	50	65	80	95
ریٹیڈ ورکنگ کرنٹ (ا)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
معیاری بجلی کی درجہ بندی 3 فیز موٹرز زمرہ AC-3 میں 50/60Hz	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
درجہ بند گرمی موجودہ (A)		20	20	32	40	50	60	80	80	125	125
بجلی کی زندگی	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
بجلی کی زندگی	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
مکینیکل زندگی (x104)		1000	1000	1000	1000	800	800	800	800	600	600
رابطوں کی تعداد	3p+نہیں					3p+nc+نمبر

مصنوعات کی خصوصیات

اعلی کارکردگی: الیکٹرانکس رابطوں کو انڈسٹری میں سب سے چھوٹی ، ہلکے اور سب سے کم لاگت پر مہر بند رابطوں کے لئے ڈیزائن کیا گیا ہے ، جس میں موجودہ درجہ بندی 500A (85 ° C پر) تک اور 2000a (320VDC پر) کی ایک رکاوٹ صلاحیت ہے۔

توانائی کا موثر: بلٹ میں کنڈلی انرجی سیور صرف 1.7W ہولڈنگ پاور (12VDC میں) پر کام کرتا ہے اور ریورس الیکٹروومیٹو فورس (EMF) کو 0V تک محدود کرسکتا ہے۔

حفاظت: مصنوعات کو اندرونی حفاظت کے لئے ہرمیٹک طور پر مہر لگا دی گئی ہے اور وہ کنڈلی یا رابطوں کی آلودگی یا آلودگی کے بغیر دھماکہ خیز یا سخت ماحول میں کام کرسکتی ہے ، جس میں عدم آپریشن کی طویل مدت بھی شامل ہے۔

استرتا: پاور رابطوں کی پوزیشن کی آسانی سے نگرانی کے لئے اختیاری معاون رابطے فراہم کیے جاتے ہیں۔ لچکدار کنڈلی/بجلی کے رابطے بھی شامل ہیں۔

درخواست کے منظرنامے

الیکٹرانکس کے رابطوں کو مختلف قسم کے ایپلی کیشنز میں استعمال کیا جاتا ہے ، بشمول لیکن اس تک محدود نہیں:

بیٹری سسٹم: خاص طور پر یورپی برادری (ای سی) کی ایپلی کیشنز کے لئے موزوں ہے جہاں سی ای مارکنگ کی ضرورت ہے۔

سرکٹ پروٹیکشن اور سوئچنگ: جیسے ریلے (ٹائپ III) کا سوئچنگ اور بیک اپ ، نیز ڈی سی وولٹیج پاور کنٹرول ، سرکٹ پروٹیکشن ، اور اے آئی اے جی کیو ایس 9000 ڈیزائن میں حفاظت۔

دیگر صنعتی ایپلی کیشنز: آٹوموٹو ، ایرو اسپیس ، مواصلاتی نیٹ ورک ، صارفین کے الیکٹرانکس ، طبی اور طاقت کے لئے بھی۔
