برقی سرکٹ بریکر

الیکٹریکل سرکٹ بریکر ایک سوئچنگ ڈیوائس ہے جو عام یا غیر معمولی سرکٹ کے حالات میں موجودہ لے جانے اور توڑنے کے قابل ہے۔ اس کا بنیادی کام سرکٹ کو اوورلوڈز ، شارٹ سرکٹس اور دیگر غیر معمولی حالات کی وجہ سے ہونے والے نقصان سے بچانا ہے تاکہ بجلی کے نظام کے محفوظ اور مستحکم آپریشن کو یقینی بنایا جاسکے۔ جب اوورلوڈ ، شارٹ سرکٹ اور دیگر خرابیاں سرکٹ میں پائی جاتی ہیں تو ، بجلی کا سرکٹ بریکر موجودہ کو فوری طور پر کاٹ سکتا ہے ، غلطی کو پھیلنے سے روک سکتا ہے ، اور سامان اور ذاتی حفاظت کی حفاظت کرسکتا ہے۔

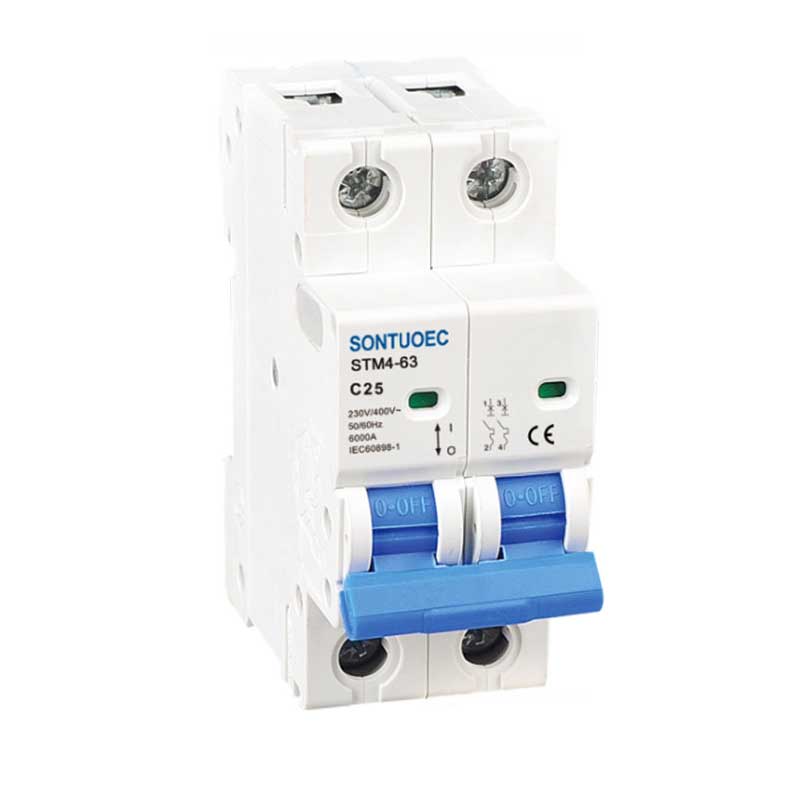

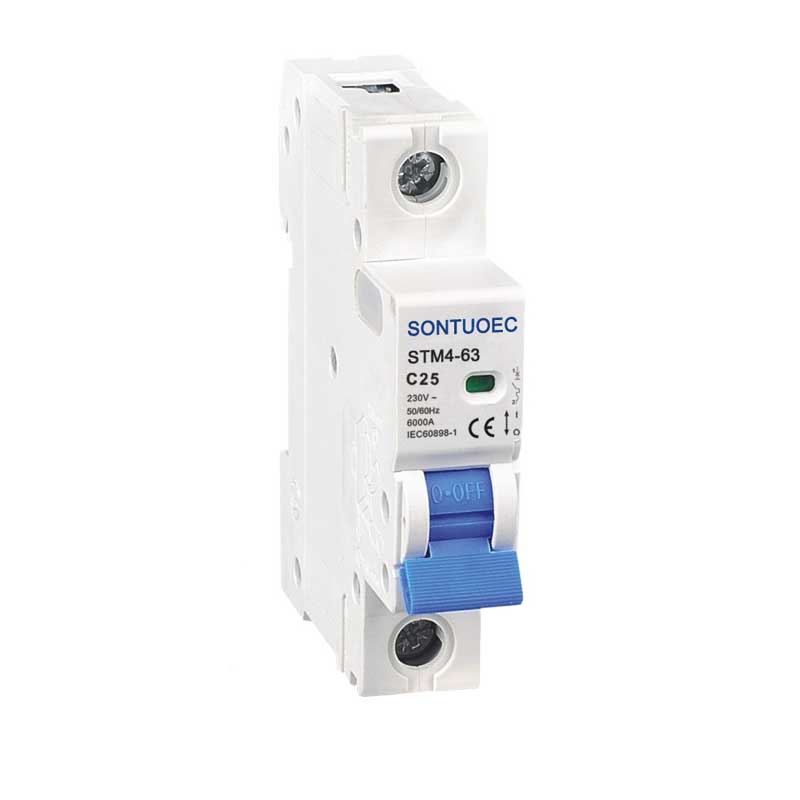

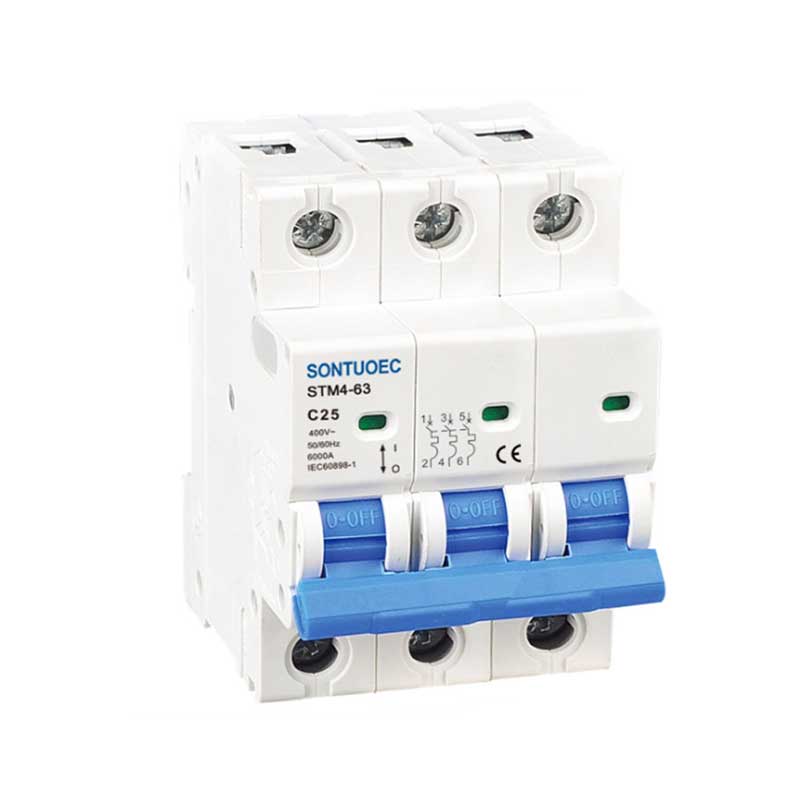

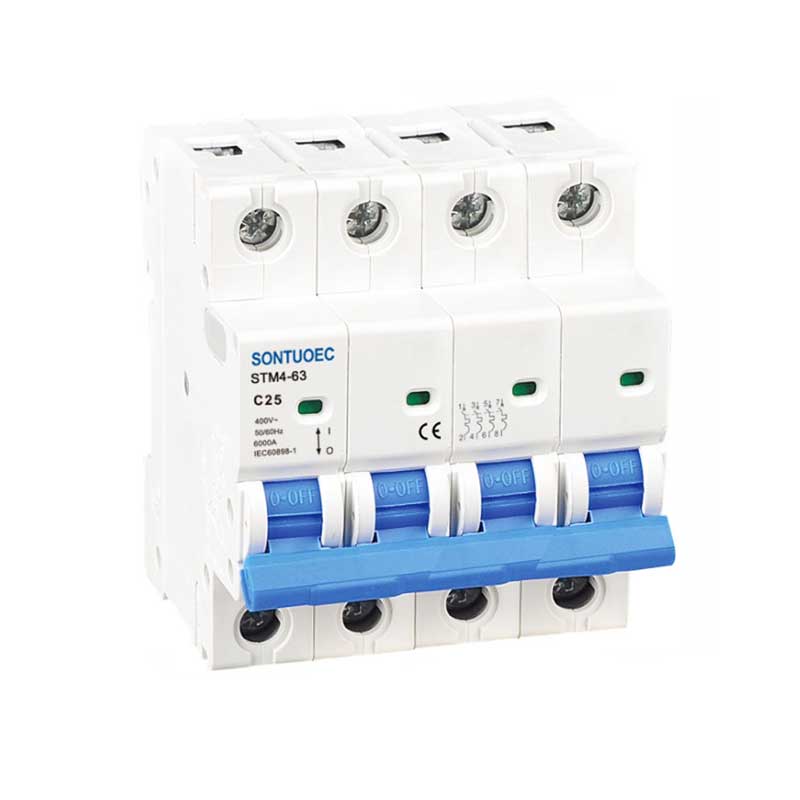

ماڈل:STM4-63

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ماڈل	stm4-63
معیار	IEC60898-1
قطب	1p ، 2p ، 3p ، 4p
شارٹ سرکٹ توڑنے کی گنجائش	3KA ، 4.5Ka ، 6Ka
درجہ بند موجودہ (میں)	1،2،4،610،16،20،25،32،40،50،63a
درجہ بند وولٹیج (اقوام متحدہ)	AC230 (240)/400 (415) V.
درجہ بند تعدد	50/60Hz
ٹرپنگ وکر	بی ، سی ، ڈی
مقناطیسی ریلیز	بی وکر: 3in اور 5 کے درمیان
	سی وکر: 5 ان اور 10in کے درمیان
	ڈی وکر: 10in اور 14in کے درمیان
الیکٹرو میکانیکل برداشت	اوور 6000 سائیکل

آپریشن کا اصول

برقی سرکٹ توڑنے والوں کا ورکنگ اصول برقی مقناطیسی انڈکشن اور مکینیکل ٹرانسمیشن کے اصولوں پر مبنی ہے۔ جب سرکٹ میں موجودہ درجہ بندی کی قیمت سے زیادہ ہے تو ، سرکٹ بریکر کے اندر تھرمل عنصر گرم ہوجائے گا اور بائیمٹل کی خرابی پیدا کرے گا ، یا برقی مقناطیس منقطع میکانزم کو ایکٹ بنانے کے ل enough کافی سکشن پیدا کرے گا ، اس طرح سرکٹ کو ختم کردے گا۔ اس کے علاوہ ، سرکٹ بریکر کے پاس آرک بجھانے والا آلہ بھی ہوتا ہے ، جو موجودہ کو توڑتے وقت پیدا ہونے والے آرک کو مؤثر طریقے سے بجھا سکتا ہے اور آرک کو سامان اور اہلکاروں کو نقصان پہنچانے سے روک سکتا ہے۔

اہم اجزاء

الیکٹریکل سرکٹ بریکر عام طور پر رابطہ سسٹم ، آرک بجھانے والا نظام ، آپریٹنگ میکانزم ، اسٹرائیکر ، شیل وغیرہ پر مشتمل ہوتا ہے۔ رابطے کا نظام سرکٹ بریکر کو مربوط کرنے اور منقطع کرنے کے لئے استعمال ہوتا ہے۔ آرک بجھانے کا نظام موجودہ کو توڑتے وقت پیدا ہونے والے آرک کو بجھانے کے لئے استعمال ہوتا ہے۔ آپریٹنگ میکانزم کا استعمال سرکٹ بریکر کے دستی یا خودکار آپریشن کو سمجھنے کے لئے کیا جاتا ہے۔ ٹریپر وہ حصہ ہے جو سرکٹ میں غلطی کی صورتحال کے مطابق سرکٹ بریکر کی کارروائی کو متحرک کرتا ہے۔ شیل کا استعمال سرکٹ بریکر کے اندرونی ڈھانچے کی حفاظت اور بیرونی مداخلت کو روکنے کے لئے کیا جاتا ہے۔

Electrical Circuit Breaker
