DZ47LE-63 سیریز یونیفائیڈ ظاہری سائز کا سرکٹ بریکر آر سی بی او

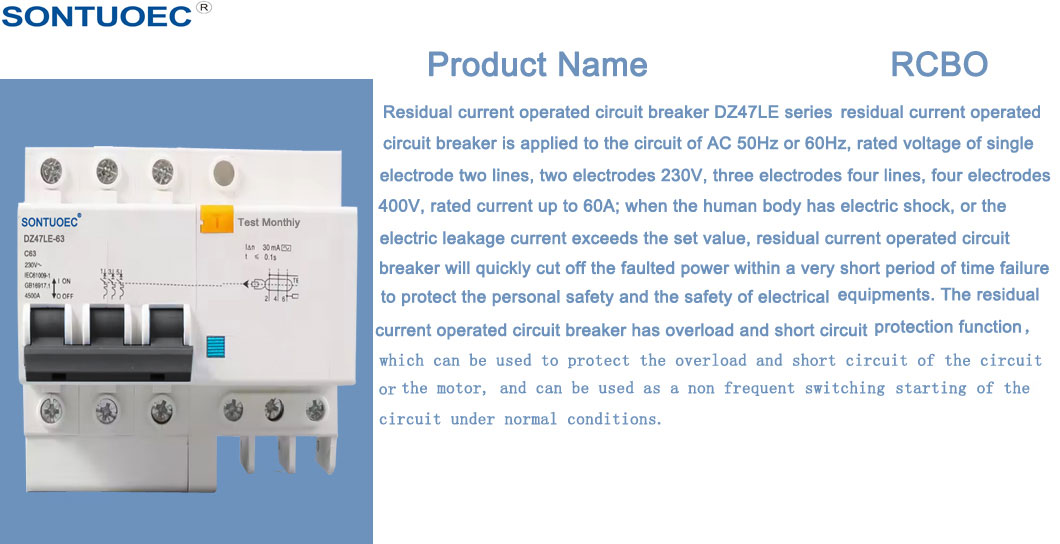

1.RCBO بنیادی طور پر AC 50Hz (60Hz) میں استعمال ہوتا ہے ، ریٹیڈ وولٹیج 230/400V ، موجودہ 6A سے 63A کم وولٹیج ٹرمینل تقسیم کے نظام کی درجہ بندی کی جاتی ہے۔ آر سی بی او ایم سی بی+آر سی ڈی فنکشن کے برابر ہے۔ یہ بجلی کے جھٹکے سے بچاؤ اور انسانی بالواسطہ رابطے کے تحفظ ، بجلی کے سامان کے تحفظ کے لئے استعمال ہوتا ہے جب انسانی جسم کو چھونے والی بجلی یا الیکٹرک نیٹ ورک لیک موجودہ مقررہ قیمت سے زیادہ ہے ، اور زیادہ بوجھ اور شارٹ سرکٹ کے تحفظ سے زیادہ ہے۔ یہ سرکٹ میں غیر فریکوینسی آپریٹر بھی ہوسکتا ہے ، جو رہائشی اور تجارتی ضلع میں جنگلی طور پر استعمال ہوتا ہے۔ یہ IEC61009-1 کے معیار کے مطابق ہے۔ 2.MCB AC50/60Hz میں استعمال کیا جاتا ہے ، 230V3 ، 4 کھمبے 400V کی درجہ بندی والی وولٹیج ، اوورلوڈ اور شارٹ سرکٹ کے تحفظ کے ساتھ ساتھ معمول کے معاملے کے تحت غیر متزلزل سوئچنگ کے لئے 63A کی درجہ بندی کی جاتی ہے۔ یہ صنعت ، تجارتی اور گھریلو کے لئے وسیع پیمانے پر استعمال ہوتا ہے۔ یہ پروڈکٹ IEC60898 معیار کے مطابق ہے۔ 3. آر سی سی بی IEC61008 کے معیار کے مطابق ہے۔ یہ صدمے کے خطرے یا ٹرنک لائن کے زمین کے رساو کے موقع پر فوری طور پر فالٹ سرکٹ کاٹ سکتا ہے۔ لہذا یہ زمین کے رساو کی وجہ سے جھٹکے کے خطرے اور آگ سے بچنے کے لئے موزوں ہے۔ یہ سنگل فیز 240V ، تین فیز 415V ، 50 یا 60hz تک سرکٹس میں استعمال کیا جاسکتا ہے۔

ماڈل:DZ47LE-63

انکوائری بھیجیں۔

مصنوعات کی وضاحت

وضاحتیں:

آر سی بی او

	معیار	یونٹ	IEC/EN 61009-1
برقی	موڈ		الیکٹرانک قسم
خصوصیات	قسم (زمین کے رساو کی لہر کی شکل کا احساس ہوا)		a ، ac
	تھرمو مقناطیسی رہائی کی خصوصیت		بی ، سی ، ڈی
	موجودہ LN کی درجہ بندی کی گئی	A	6،10،16،20،25،32،40،63
	قطب	P	1p+n ، 3p+n
	ریٹیڈ وولٹیج یو ای	V	AC 230 ، 400
	درجہ بندی کی حساسیت i △ n	A	0.01 ، 0.03 ، 0.1 ، 0.3 ، 0.5
	درجہ بندی شدہ بقایا بنانے اور توڑنے کی صلاحیت l △ m	A	500
	ریٹیڈ شارٹ سرکٹ کی گنجائش ICN	A	6000
	I △ n کے تحت وقفہ وقت	S	≤0.1
	درجہ بندی کی تعدد	ہرٹج	50/60
	ریٹیڈ تسلسل وٹ اسٹینڈ وولٹیج (1.2/50) UIMP	V	4000
	1min کے لئے IND.FREQ پر ڈائی الیکٹرک ٹیسٹ وولٹیج	کے وی	2
	موصلیت وولٹیج UI	V	250
	آلودگی کی ڈگری		2
مکینیکل خصوصیات	بجلی کی زندگی		4000
	مکینیکل زندگی		10000
	غلطی موجودہ اشارے		ہاں
	تحفظ کی ڈگری		IP20
	محیطی درجہ حرارت	ºC	-5 ~+40 (خصوصی درخواست براہ کرم دیکھیں
	(روزانہ اوسط ≤35ºC کے ساتھ)	ºC	درجہ حرارت معاوضے کی اصلاح)
	اسٹوریج کا درجہ حرارت	ºC	-25 ~+70
تنصیب	ٹرمینل کنکشن کی قسم		کیبل/پن قسم کے بسبار/یو قسم کے بسبار
	ٹرمینل سائز کیبل کے لئے اوپر/نیچے	ملی میٹر2	25
	ٹرمینل سائز کیبل کے لئے اوپر/نیچے	AWG	5月 18日
	بسبار کے لئے ٹرمینل سائز کا اوپر/نیچے	ملی میٹر2	25
	بسبار کے لئے ٹرمینل سائز کا اوپر/نیچے	AWG	3 月 18日

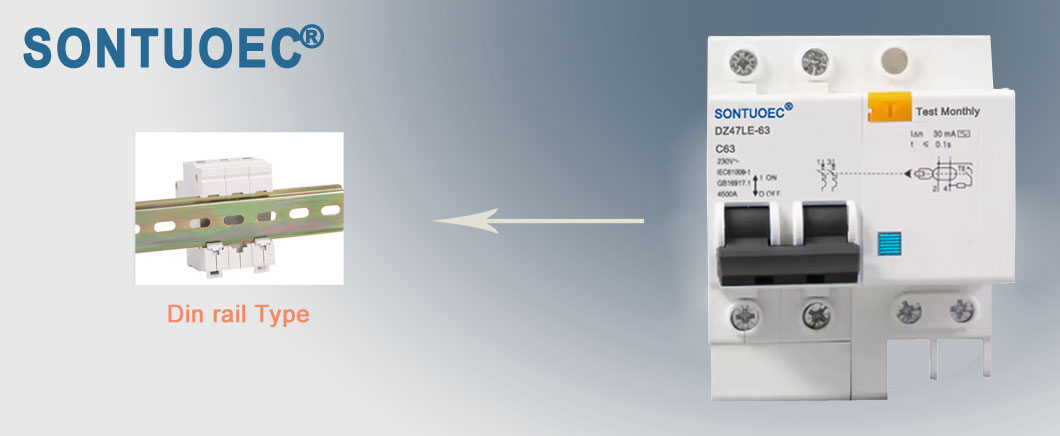

	بڑھتے ہوئے		تیز کلپ ڈیوائس کے ذریعہ DIN ریل EN 60715 (35 ملی میٹر) پر
	کنکشن		اوپر سے

روڈٹ اوور ویو:

1. زمین کی غلطی/رساو کے خلاف تحفظ فراہم کریں موجودہ اور تنہائی کا کام

2. اعلی شارٹ سرکٹ موجودہ صلاحیت 3 کا مقابلہ کریں۔ ٹرمینل اور پن/کانٹے کی قسم بسبار کنکشن پر لاگو ہوتا ہے

5. جب زمین کی غلطی/رساو موجودہ واقع ہوتی ہے اور درجہ بندی کی حساسیت سے تجاوز کر جاتی ہے تو خود بخود سرکٹ منقطع کریں

6. بجلی کی فراہمی اور لائن وولٹیج سے آزاد ، اور بیرونی مداخلت سے پاک ، وولٹیج میں اتار چڑھاو۔

ایم سی بی

ماڈل	ایم سی بی
معیار	IEC60898-1
قطب	1p ، 2p ، 3p ، 4p
ٹرپنگ وکر	بی ، سی ، ڈی
ریٹیڈ شارٹ سرکٹ کی گنجائش (آئی سی این)	3KA ، 4.5Ka ، 6Ka ، 10Ka
ریٹیڈ کرنٹ (in)	1،2،4،6،10،16،20،25،32،40،50،63a
ریٹیڈ وولٹیج (اقوام متحدہ)	AC230 (240)/400 (415) V.
مقناطیسی ریلیز	بی وکر: 3 اور 5 کے درمیان
	بی وکر: 3 اور 5 کے درمیان
	C منحنی خطوط: درمیان 5 اور 10in
	C منحنی خطوط: درمیان 5 اور 10in
	D وکر: 10 اور 14 ان کے درمیان
	D وکر: 10 اور 14 ان کے درمیان
الیکٹرو میکانیکل برداشت	6000 سے زیادہ سائیکلک

آر سی سی بی


	معیار	یونٹ	IEC/EN 61008-1
برقی	قسم (زمین کے رساو کی لہر کی شکل کا احساس ہوا)		AC ، a
خصوصیت	موجودہ میں ریٹیڈ	A	16،25،32،40،63
	قطب	P	2،4
	ریٹیڈ وولٹیج یو ای	V	230/400
	درجہ بندی کی حساسیت i n	A	0.01،0.03،0.1،0.3
	موصلیت وولٹیج UI	V	500
	درجہ بندی شدہ بقایا سازی اور	A	630
	توڑنے کی گنجائش i m
	شارٹ سرکٹ کرنٹ I c	A	4500/6000
	ایس سی پی ڈی فیوز	A	6000
	وقفے کا وقت i n کے تحت	s	<0.1
	درجہ بندی کی تعدد	ہرٹج	50/60
	آلودگی کی ڈگری		2
میکینیکی	بجلی کی زندگی	t	4000
خصوصیات	میکینیکی آئیف	t	20000
	غلطی موجودہ اشارے		ہاں
	تحفظ کی ڈگری		IP20
	محیطی درجہ حرارت	C	-25C سے 40C سے
	(روزانہ اوسط 35 کے ساتھ)
	اسٹوریج کا درجہ حرارت	C	-25C سے 70C سے

سوالات

س 1. ادائیگی کی اصطلاح کیا ہے؟ A. ہم TT ، 30 ٪ ڈپازٹ اور 70 ٪ بیلنس Agaisnt کاپی کو قبول کرتے ہیں

س 2۔ ترسیل کا وقت کیسا ہے؟

A. عام طور پر اس کی پیداوار میں تقریبا 25 دن لگیں گے

س 3. مجھے پیکیج کا معیار بتائیں؟

A. عام طور پر کارٹن ہوتے ہیں ، لیکن ہم اسے آپ کی ضرورت کے مطابق بھی پیک کرسکتے ہیں۔

Q 4. کیا آپ ہمارے لوگو کو استعمال کرنا قبول کریں گے؟

A. اگر آپ کے پاس اچھی مقدار ہے تو ، OEM کرنے میں قطعی کوئی مسئلہ نہیں ہے۔

سوال 5۔ کیا میں کچھ نمونے لے سکتا ہوں؟

A: ہاں ، ہم آرڈر دینے سے پہلے نمونے لینے کی حمایت کرتے ہیں۔ اگر آپ کی کوئی ضروریات ہیں تو ہم سے بلا جھجھک رابطہ کریں۔

سوال 6۔ کیا آپ اصل فیکٹری ہیں؟

A: ہاں ، ہمارے پاس اپنی فیکٹری ہے۔

Q7. آپ مصنوعات کے معیار کو کیسے یقینی بناسکتے ہیں؟

ج: ہم اپنی فیکٹری چھوڑنے سے پہلے ہر آئٹم کا معائنہ کرنے کے لئے بین الاقوامی معیار کے معیارات کے مطابق ہوں گے۔ اگر آپ کی پڑھنے کے لئے یو ایس ٹی ایس ٹی اے ٹی سے رابطہ کریں۔ اگر کوئی بھی مصنوع آپ کی ضرورت کو پورا کرتا ہے۔ ہمیں ای میل بھیجنے کا امکان ہے یا وی چیٹ اور واٹس ایپ کے ذریعہ۔ ہمیں یقین ہے کہ آپ کی کسی بھی معلومات پر بغیر کسی تاخیر کے توجہ دی جاسکتی ہے۔
