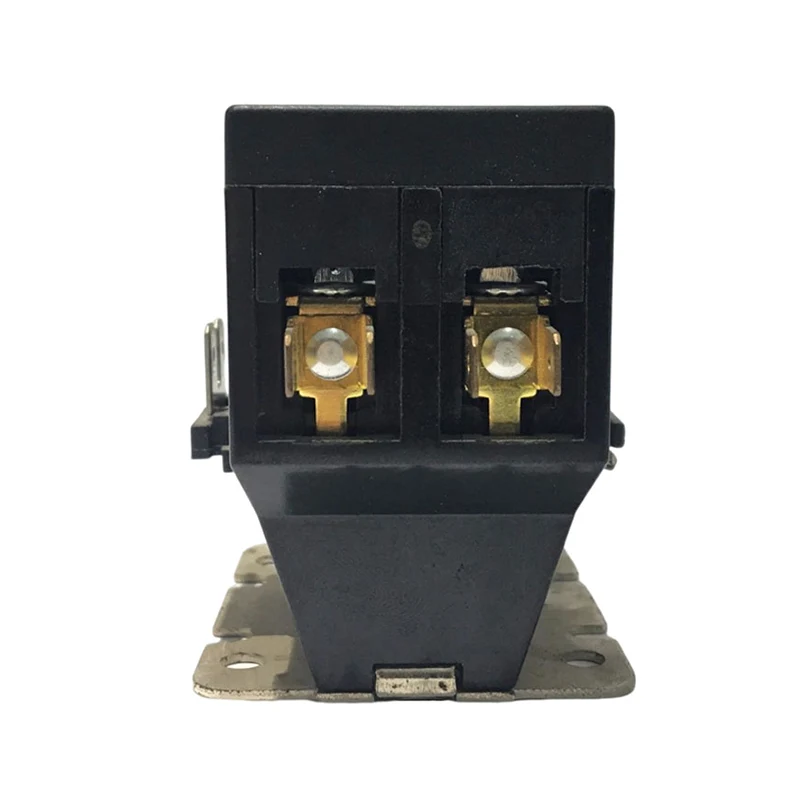

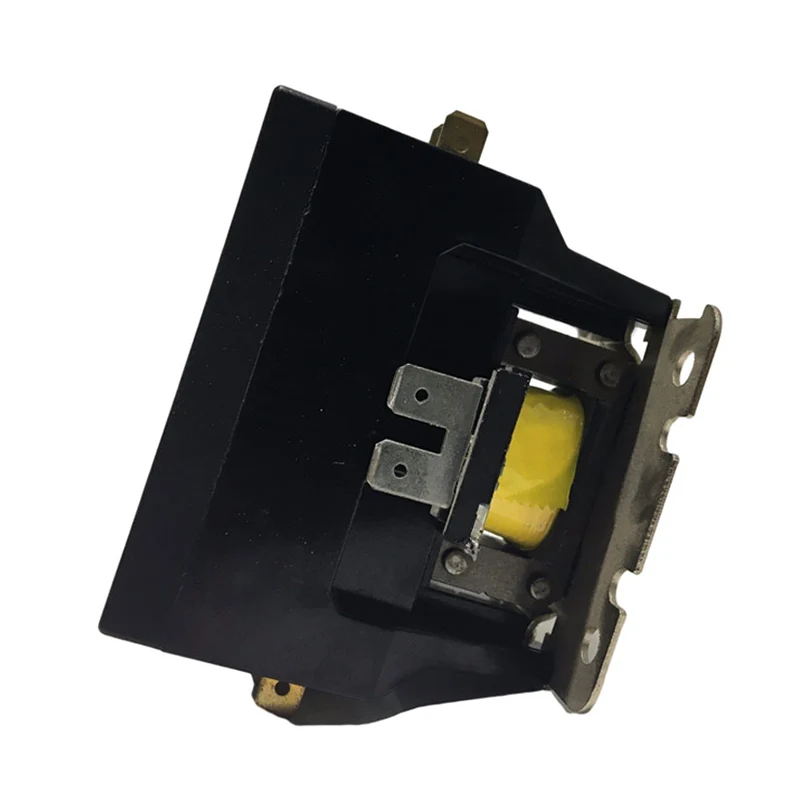

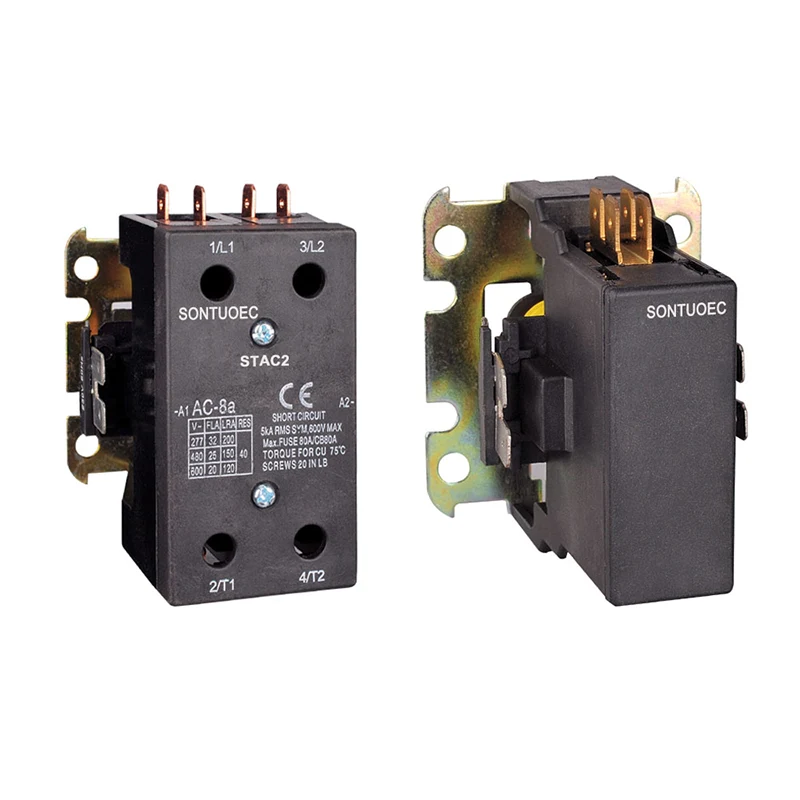

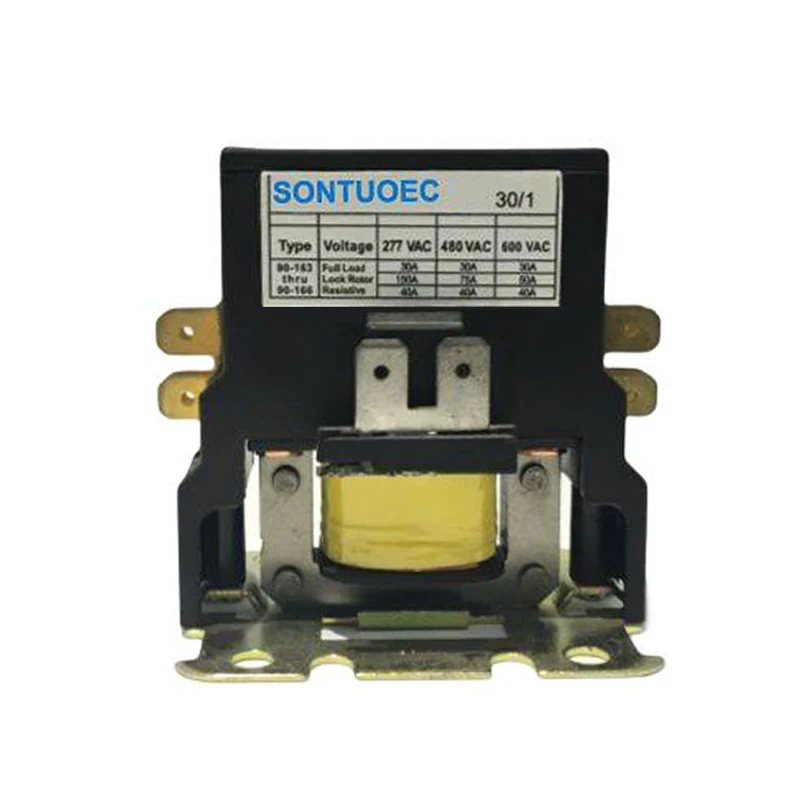

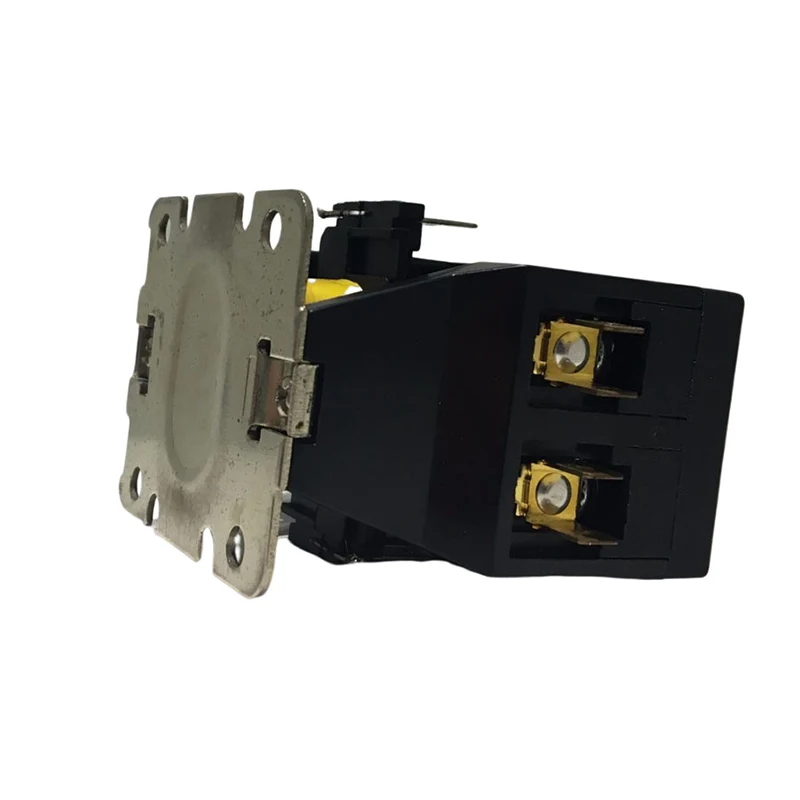

ائر کنڈیشنگ AC رابطہ کار

ائر کنڈیشنگ AC رابطے کرنے والے قطعی مقصد ہیں AC کنیکٹر ریفریجریشن ، ائر کنڈیشنگ ، اور بجلی کے حرارتی نظاموں میں استعمال کے ل designed تیار کیا گیا ہے۔ بجلی کے رابطے یا تو سکرو ٹرمینلز کے ساتھ کوئیک کنیکٹس کے ساتھ یا فوری رابطوں کے ساتھ لگام ٹرمینلز کے ساتھ بنائے جاسکتے ہیں

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ماڈل نمبر	مکمل بوجھ	مزاحمتی AMPs (a)	قطب نمبر	کوئل وولٹیج ( v	لائن وولٹیج (V)	زیادہ سے زیادہ HP		-
ماڈل نمبر	amps (a)	مزاحمتی AMPs (a)	قطب نمبر	50/60Hz	لائن وولٹیج (V)	وولٹیج (v)	سنگل مرحلہ	تین مرحلہ
CJX9-20/1	20	30	1	24	240/277	120	1.5	-
CJX9-20/1.5			1.5
CJX9-20/2			2
CJX9-20/3			3	120	480	240/270	3	7.5
CJX9-20/4			4	208/240	600	480/600	-	7.5
CJX9-25/1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25/2			2	24	240/277	120	2	-
CJX9-25/3			3	120	480	240/270	5	7.5
CJX9-25/4			4	208/240	600	480/600	-	15/20
CJX9-30/1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30/2			2	120	480	240/270	5	10
CJX9-30/3			3	208/240	600	480/600	-	15/20
CJX9-30/4			4	208/240	600	480/600	-	15/20
CJX9-40/2	40	50	2	24	240/277	120	3	-
CJX9-40/3	40	50	3	120	480	240/270	7.5	10
CJX9-40/4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50/2	50	60	2	24	240/277	120	3	-
CJX9-50/3	50	60	3	120	480	240/270	10	15
CJX9-50/4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60/2	60	70	2	24	240/277	120	5	-
CJX9-60/3	60	740	3	120	480	240/270	10	20
CJX9-60/4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75/2	75	85	2	24	240/277	120	5	-
CJX9-75/3	75	85	3	120	480	240/270	15	25
CJX9-75/4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90/2	90	100	2	24	240/277	120	7.5	-
CJX9-90/3	90	100	3	120	480	240/270	20	30
CJX9-90/4	90	100	4	208/240	600	480/600	-	50/50

موصلیت کا مواد	رابطہ بلاک اور کیریئر اعلی معیار کے ہیں برقی گریڈ تھرموسیٹنگ رال
درجہ حرارت کی حد	-40 ° F سے 150 ° F ؛ -5-+40
مکینیکل زندگی (کوئی بوجھ نہیں)	UL اور ARI کی وضاحتیں معیار کے مطابق
الیکٹرک لائف	UL اور ARI کی خصوصیات کے مطابق معیار
وزن (اندازا)	9.25 اوز
کنڈلی فریکوئنسی	50/60Hz
کنڈلی موصلیت	کلاس بی (130ºC)
ختم	پریشر کنیکٹر اور ڈبل 1/4 Q.C
کام کریں	برائے نام کنڈلی کولٹیج کا 85 ٪ 110 ٪ زیادہ سے زیادہ محفوظ ہے کام کریں
ڈیوٹی سائیکل	مسلسل

ساخت اور خصوصیات

ڈھانچہ:

برقی مقناطیسی نظام: کنڈلی ، کور ، وغیرہ جیسے اجزاء شامل ہیں ، جو رابطہ سسٹم کے افتتاحی اور بندش کو چلانے کے لئے مقناطیسی بہاؤ پیدا کرنے کے لئے استعمال ہوتے ہیں۔

رابطہ سسٹم: مرکزی رابطہ اور معاون رابطہ شامل ہے۔ مرکزی رابطے کا استعمال ایئر کنڈیشنگ سسٹم کے درجہ بند کرنٹ کو لے جانے کے لئے کیا جاتا ہے ، جبکہ معاون رابطہ کنٹرول سگنل کی ٹرانسمیشن اور آراء کو سمجھنے کے لئے استعمال ہوتا ہے۔

آرک بجھانے والا آلہ: جب رابطے کو نقصان سے بچانے کے لئے رابطہ منقطع ہوجاتا ہے تو پیدا ہونے والے آرک کو بجھانے کے لئے استعمال ہوتا ہے۔

شیل اور حرارت کی کھپت کا آلہ: اندرونی اجزاء کو بیرونی ماحول سے بچانے اور گرمی کی کھپت کا ضروری کام فراہم کرنے کے لئے استعمال کیا جاتا ہے۔

خصوصیات:

تخصص: ائر کنڈیشنگ سسٹم کے لئے ڈیزائن کیا گیا ہے تاکہ بجلی کے کنٹرول کے لئے ائر کنڈیشنگ سسٹم کی ضروریات کو پورا کیا جاسکے۔

وشوسنییتا: رابطے کا نظام طویل مدتی مستحکم آپریشن کو یقینی بنانے کے لئے اچھی برقی چالکتا اور رگڑ مزاحمت کے ساتھ اعلی معیار کے مواد سے بنا ہے۔

حفاظت: کامل آرک بجھانے والے آلہ سے لیس ، رابطوں اور آس پاس کے ماحول کو آرک کو پہنچنے والے نقصان کو مؤثر طریقے سے روکتا ہے۔

مطابقت: ائر کنڈیشنگ سسٹم اور بجلی کے کنٹرول سسٹم کی ایک وسیع رینج کے ساتھ ہم آہنگ ، تنصیب اور کمیشننگ کے لئے آسان ہے۔

کام کرنے کا اصول

جب 2P ائر کنڈیشنگ AC کنیکٹر کے کنڈلی کو متحرک کیا جاتا ہے تو ، آئرن کور مقناطیسی ہوجاتا ہے اور رابطہ کے نظام کو بند کرنے کے لئے راغب کرتا ہے ، اس طرح ایئر کنڈیشنگ سسٹم کو بجلی کے منبع سے جوڑتا ہے۔ جب کنڈلی کو غیر متحرک کیا جاتا ہے تو ، آئرن کور اپنی مقناطیسیت کو کھو دیتا ہے اور رابطے کا نظام موسم بہار کی کارروائی سے الگ ہوجائے گا ، اس طرح ایئر کنڈیشنگ کے نظام کو بجلی کے منبع سے منقطع کردے گا۔ اس طرح ، رابطہ کار ائر کنڈیشنگ سسٹم کے ریموٹ کنٹرول کا احساس کرسکتا ہے۔
