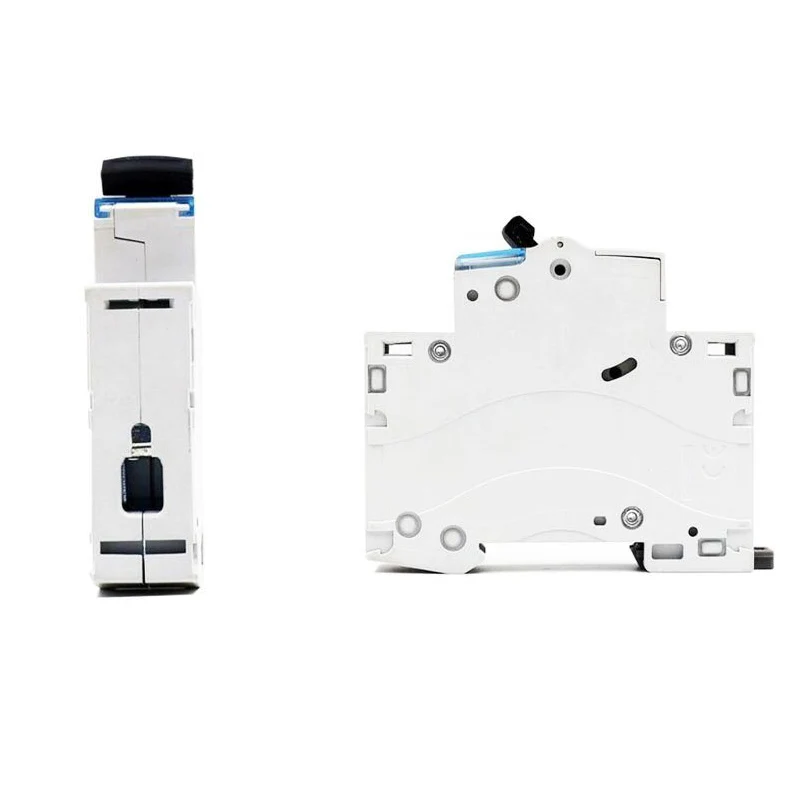

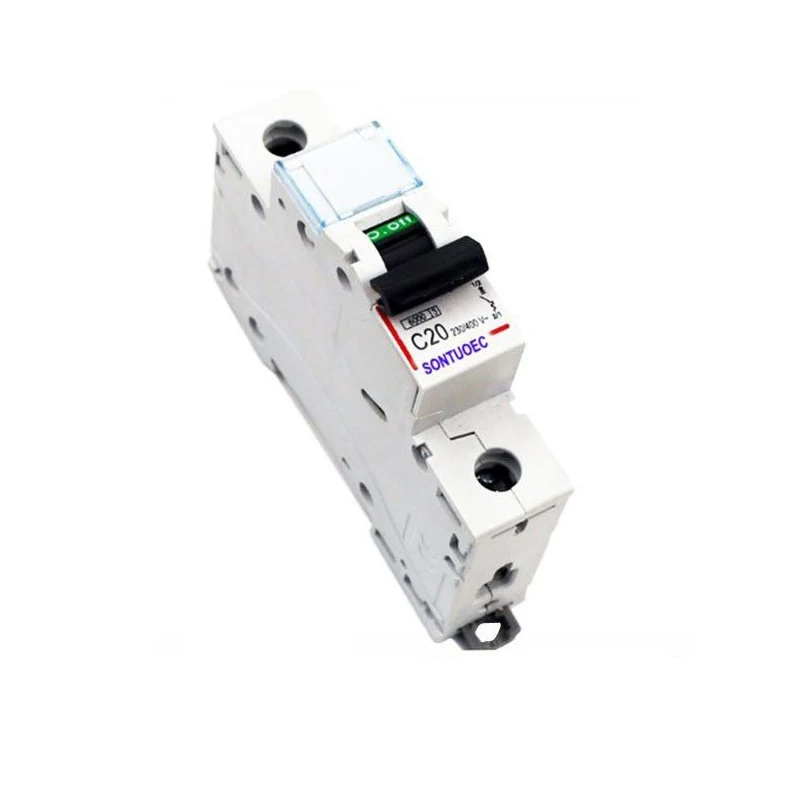

63A MCB

63A ایم سی بی میں سرکٹ کو فوری طور پر جواب دینے اور درست طریقے سے کاٹنے کی صلاحیت ہے ، جو اوورلوڈ یا شارٹ سرکٹ کی وجہ سے بجلی کے سامان کو مؤثر طریقے سے خراب ہونے سے روک سکتا ہے۔ 63A ایم سی بی کمپیکٹ ، انسٹال کرنے اور دوبارہ قابل استعمال ہے ، بحالی کی لاگت کو کم کرنا ۔63 اے ایم سی بی مختلف جگہوں جیسے صنعتی ، تجارتی ، اعلی عروج اور سول ہاؤسنگ میں سرکٹ کے تحفظ میں بڑے پیمانے پر استعمال ہوتا ہے۔

ماڈل:STDX3-63

انکوائری بھیجیں۔

مصنوعات کی وضاحت

معیار	یونٹ	IEC/EN 60898-1
برقی خصوصیات	موجودہ میں ریٹیڈ	A	1،2،4،610،16،20،25،32،40،50،63a
	قطب	P	1p ، 2p ، 3p ، 4p
	ریٹیڈ وولٹیج یو ای	V	AC 230 ، 400
	موصلیت وولٹیج UI	V	500
	درجہ بندی کی تعدد	ہرٹج	50/60
	درجہ بندی توڑنے کی گنجائش	A	3000 ، 4500 ، 6000
	ریٹیڈ تسلسل وولٹیج (1.2/50) UIMP کا مقابلہ کریں	V	4000
	انڈ میں ڈائی الیکٹرک ٹیسٹ وولٹیج۔ فریق۔ 1 منٹ کے لئے	کے وی	2
	آلودگی کی ڈگری		2
	تھرمو مقناطیسی رہائی کی خصوصیت		بی ، سی ، ڈی
مکینیکل خصوصیات	بجلی کی زندگی	t	4000
	مکینیکل زندگی	t	10000
	تحفظ کی ڈگری		IP20
	ترتیب کے لئے حوالہ درجہ حرارت تھرمائی عنصر کی	ºC	30
	محیطی درجہ حرارت (روزانہ اوسط ≤35ºC کے ساتھ)	ºC	-5 ~+40 (خصوصی درخواست برائے مہربانی درجہ حرارت معاوضے کی اصلاح کا حوالہ دیں)
	اسٹوریج کا درجہ حرارت	ºC	-25 ~+70
تنصیب	ٹرمینل کنکشن کی قسم		کیبل/پن قسم کے بسبار
	کیبل کے لئے ٹرمینل سائز کا اوپر / نیچے	ایم ایم 2	25
		AWG	18-3
	بسبار کے لئے ٹرمینل سائز کا اوپر / نیچے	ایم ایم 2	25
		AWG	18-3
	ٹورک کو سخت کرنا	n*m	2
		ln-ibs.	18
	بڑھتے ہوئے		تیز کلپ ڈیوائس کے ذریعہ DIN ریل EN 60715 (35 ملی میٹر) پر
	کنکشن		اوپر اور نیچے سے

وضاحتیں اور پیرامیٹرز

current ریٹیڈ کرنٹ: 63a ، اس بات کی نشاندہی کرتا ہے کہ یہ ایم سی بی زیادہ سے زیادہ موجودہ جو محفوظ طریقے سے لے سکتا ہے وہ 63 ایم پی ایس ہے۔

ated ریٹیڈ وولٹیج: ایم سی بی کا درجہ بند وولٹیج درخواست اور ضروریات کے لحاظ سے مختلف ہوسکتا ہے ، لیکن یہ عام طور پر AC 50/60Hz والے سرکٹس اور 230/400V کی درجہ بندی والی وولٹیج کے لئے موزوں ہے۔

d پولس کی تعداد: ایم سی بی کے کھمبوں کی تعداد ماڈل سے ماڈل میں مختلف ہوسکتی ہے ، اور عام طور پر سنگل قطب (1 پی) ، ڈبل قطب (2 پی) ، تین قطب (3 پی) اور چار قطب (4 پی) ہیں۔ ان میں سے 4 پی اشارہ کرتا ہے کہ یہ ایم سی بی تین فیز + این وائر سرکٹس کے لئے استعمال ہوتا ہے۔
