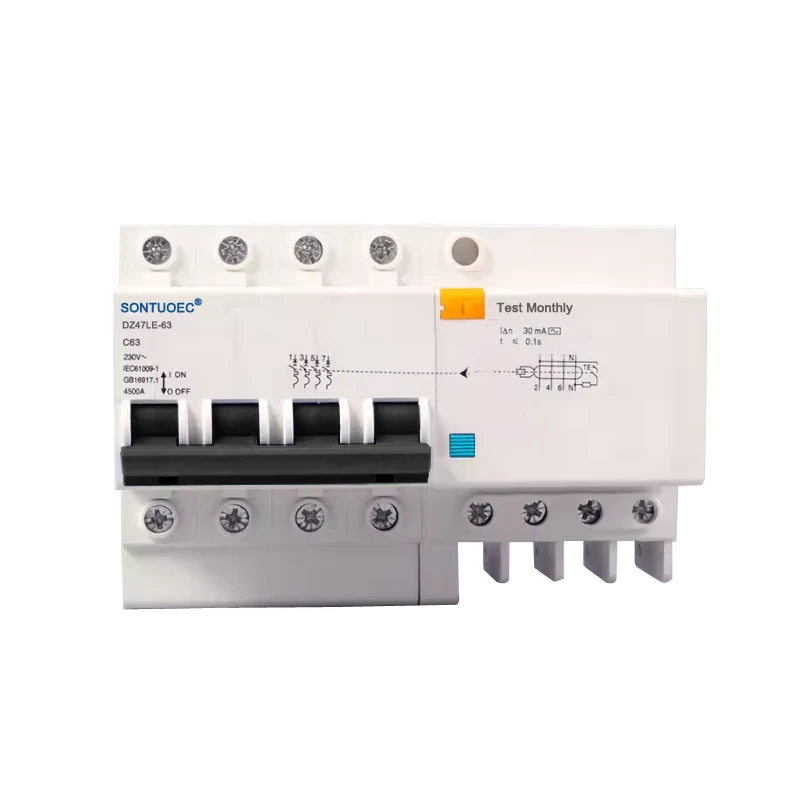

4P RCBO AC قسم

آپریشن کا اصول

4P RCBO AC قسم کا آپریٹنگ اصول دھاروں کے ویکٹر مجموعہ اور برقی مقناطیسی اصولوں پر مبنی ہے۔ جب آگ (ایل) اور صفر (این) تاروں پر سرکٹ میں موجود دھارے شدت کے برابر نہیں ہوتے ہیں تو ، ٹرانسفارمر سرکٹ کے پرائمری سائیڈ میں دھاروں کا ویکٹر مجموعہ صفر نہیں ہوتا ہے ، جو ثانوی سائیڈ کنڈلی میں حوصلہ افزائی وولٹیج پیدا کرتا ہے۔ اس حوصلہ افزائی وولٹیج کو برقی مقناطیسی ریلے میں شامل کیا جاتا ہے ، جس سے ایک جوش و خروش پیدا ہوتا ہے جو ریورس ڈیماگنیٹائزنگ فورس پیدا کرتا ہے۔ جب فالٹ کرنٹ آر سی بی او کی آپریٹنگ موجودہ قیمت تک پہنچ جاتا ہے تو ، اس الٹ ڈیمگنیٹائزنگ فورس سے برقی مقناطیسی ریلے کے اندر آرمیچر یوک سے دستبرداری کا سبب بنے گا ، آپریٹنگ میکانزم کو کام کرنے پر مجبور کریں گے اور غلطی موجودہ سرکٹ کو ختم کردیں گے۔

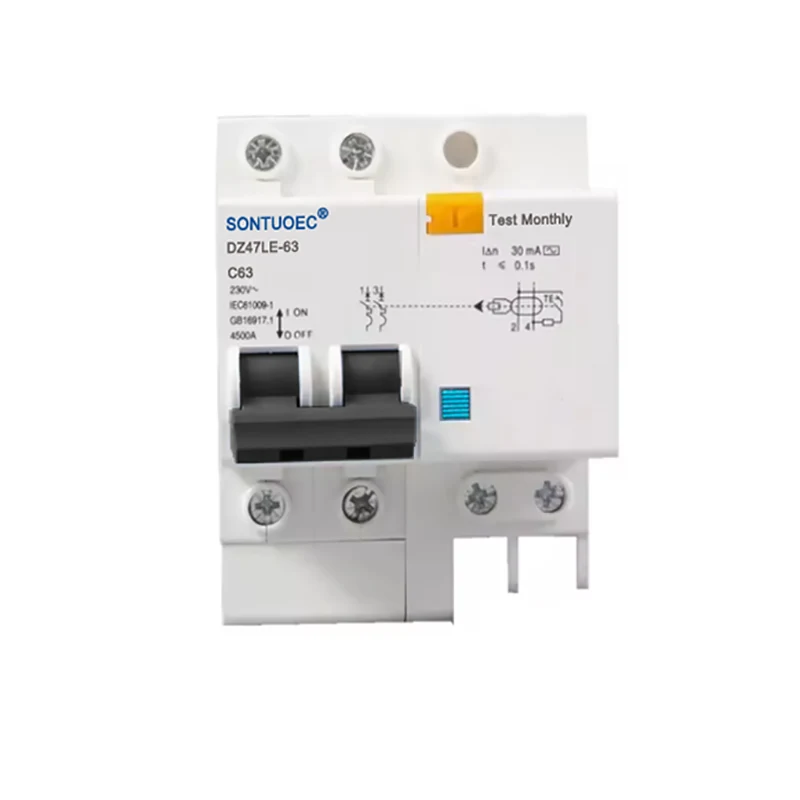

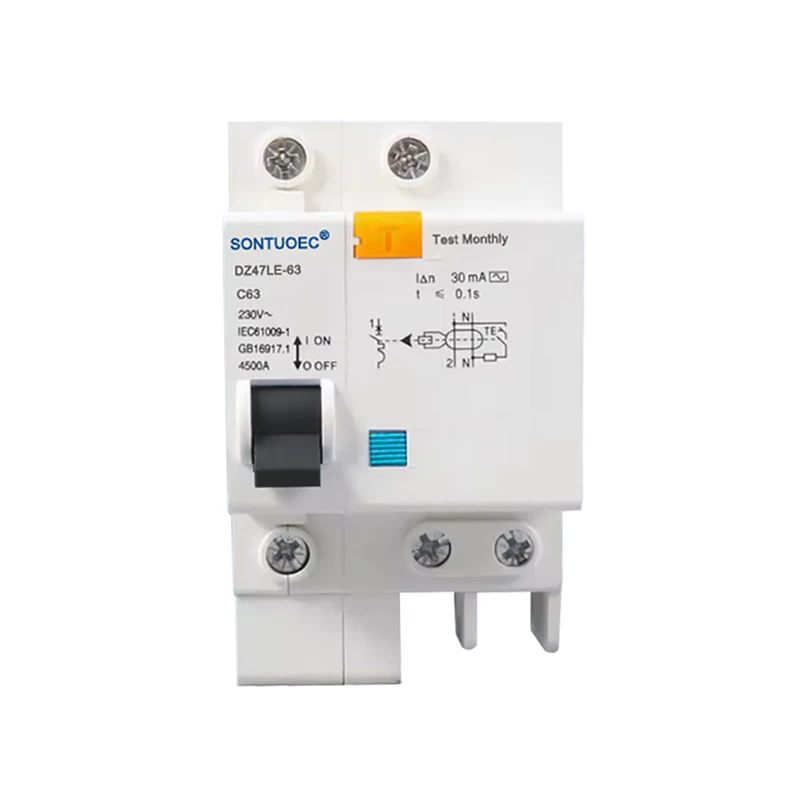

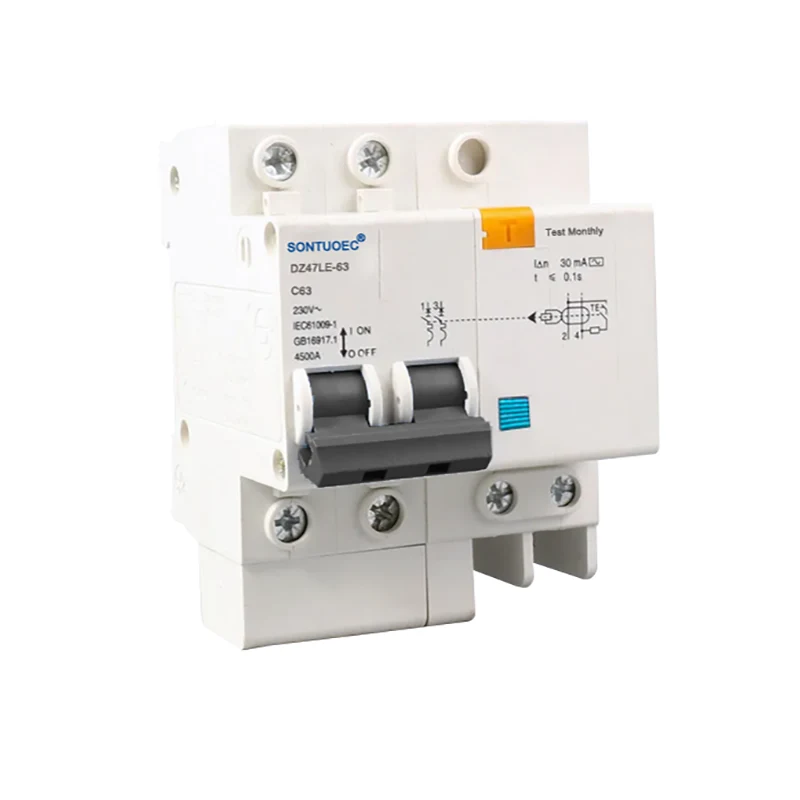

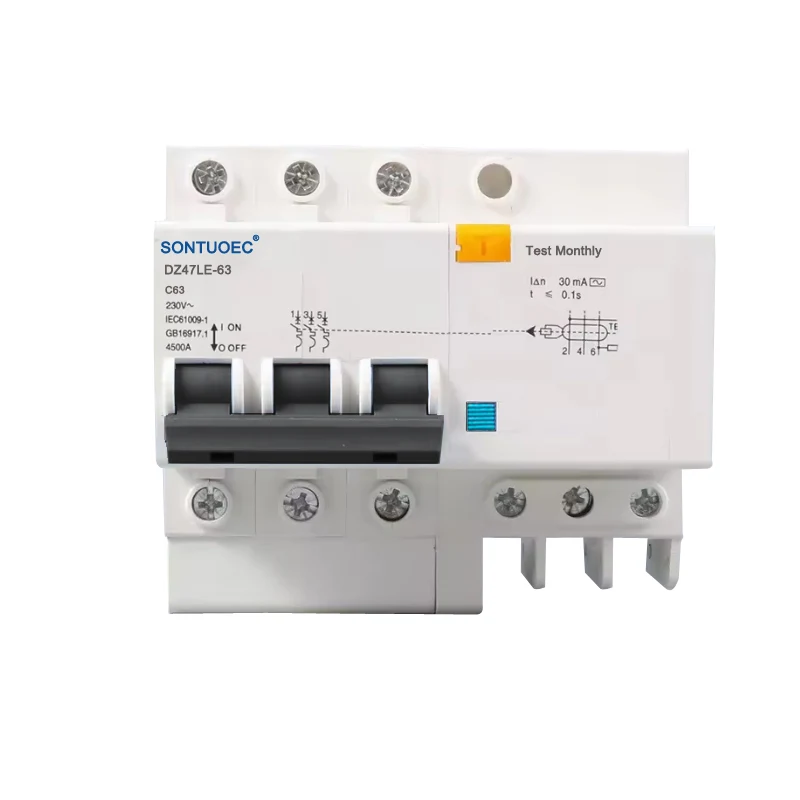

DZ47LE-63 سیریز الیکٹرانک ارتھ رساو پروٹیکشن سرکٹ بریکر AC 50Hz/60Hz کے سنگل فیز رہائشی سرکٹ کے لئے موزوں ہے ، ریٹیڈ وولٹیج 230V ، اور موجودہ 6A ~ 63A کی درجہ بندی کی گئی ہے۔ AC 50Hz/60Hz کے تین فیز سرکٹ کے لئے 400V۔ یہ سرکٹ فارم اوورلوڈ اور شارٹ سرکٹ کی حفاظت کرسکتا ہے۔ اس پروڈکٹ کے چھوٹے حجم ، اعلی توڑنے کی گنجائش ، براہ راست تار اور صفر لائن کے فوائد ہیں ، ایک ہی وقت میں اس شخص کو فائر تار اور صفر لائن سے منسلک ریورس کی صورت میں بجلی کے رساو کے جھٹکے سے بھی بچایا جاتا ہے۔

یہ معیاری IEC61009-1 ، GB16917.1 کے مطابق ہے۔

خصوصیت:

1). الیکٹرک جھٹکے ، زمین کی غلطی ، رساو موجودہ کے خلاف تحفظ فراہم کرنا ؛

2). اوورلوڈ ، شارٹ سرکٹ اور اوور وولٹیج کے خلاف تحفظ فراہم کرنا ؛

3). چھوٹی حجم ، اعلی توڑنے کی گنجائش ؛ ایک ہی وقت میں براہ راست تار اور صفر لائن کاٹ دی گئی ہے۔

4). چھوٹا سائز اور وزن ، آسان تنصیب اور وائرنگ ، اعلی اور پائیدار کارکردگی

5). فوری وولٹیج اور فوری موجودہ کی وجہ سے غلط استعمال کے ٹرپنگ کے خلاف فراہم کریں۔

خصوصیات اور فوائد

ملٹی فنکشنل پروٹیکشن: 4 پی آر سی بی او اے سی قسم سرکٹس اور آلات کے لئے جامع تحفظ فراہم کرنے کے لئے بقایا موجودہ تحفظ اور حد سے زیادہ تحفظ کو جوڑتا ہے۔

اعلی حساسیت: اچانک اطلاق کے خلاف انتہائی حساس تحفظ یا بقایا سائنوسائڈل AC موجودہ کے سست اضافے سے ڈیکپلنگ کو یقینی بناتا ہے۔

اطلاق کی وسیع رینج: گھریلو ، صنعتی اور تجارتی بجلی کی تقسیم کے نظاموں میں AC سرکٹس کے لئے موزوں ہے ، خاص طور پر ایک فائر-ون صفر وائرنگ کے لئے۔

انسٹال اور برقرار رکھنے میں آسان: معقول ساختی ڈیزائن ، انسٹال کرنے میں آسان ، اور اسی وقت بحالی اور بحالی کو انجام دینے میں آسان ہے۔

درخواست کے منظرنامے

گھروں ، دفاتر ، تجارتی احاطے اور صنعتی سہولیات میں AC سرکٹ کے تحفظ کے لئے 4P RCBO AC قسم بڑے پیمانے پر استعمال ہوتا ہے۔ یہ خاص طور پر ان ایپلی کیشنز کے ل suitable موزوں ہے جس میں آگ اور صفر تاروں دونوں کے تحفظ کی ضرورت ہوتی ہے ، جیسے لائٹنگ سرکٹس ، ساکٹ سرکٹس اور موٹروں جیسے سامان کا تحفظ۔
