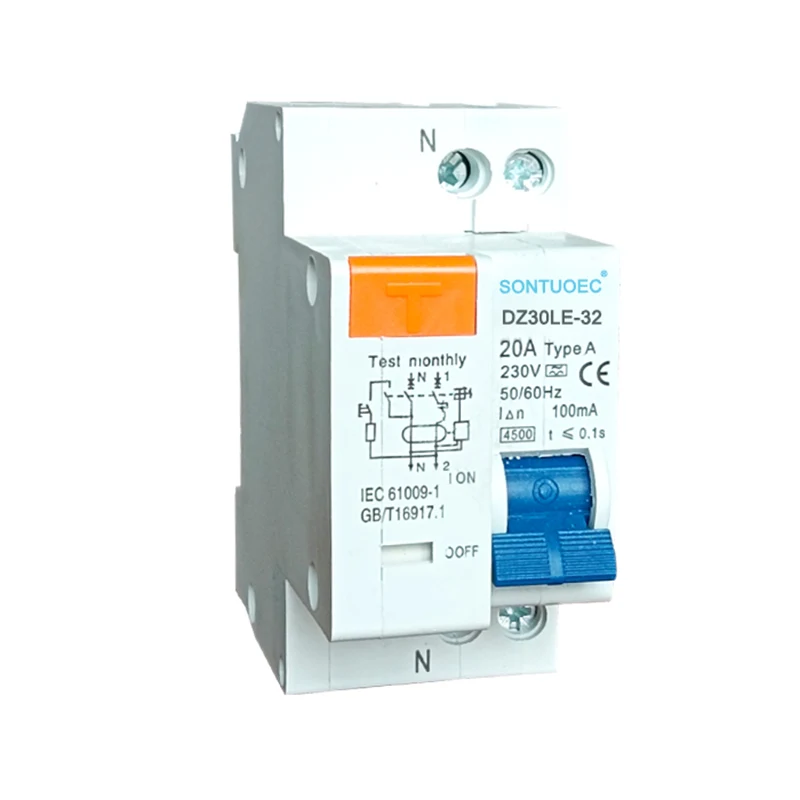

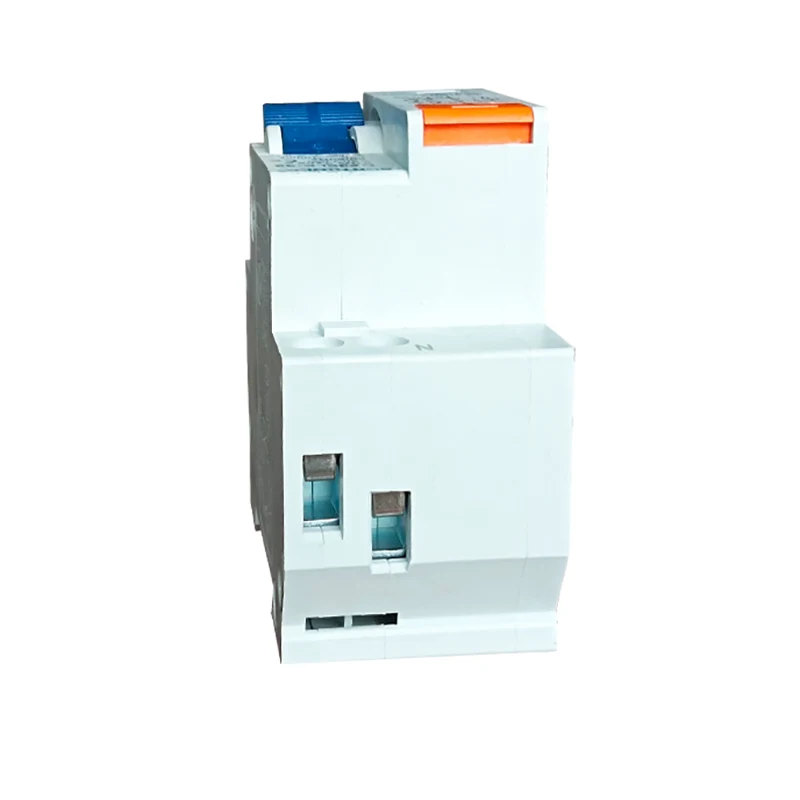

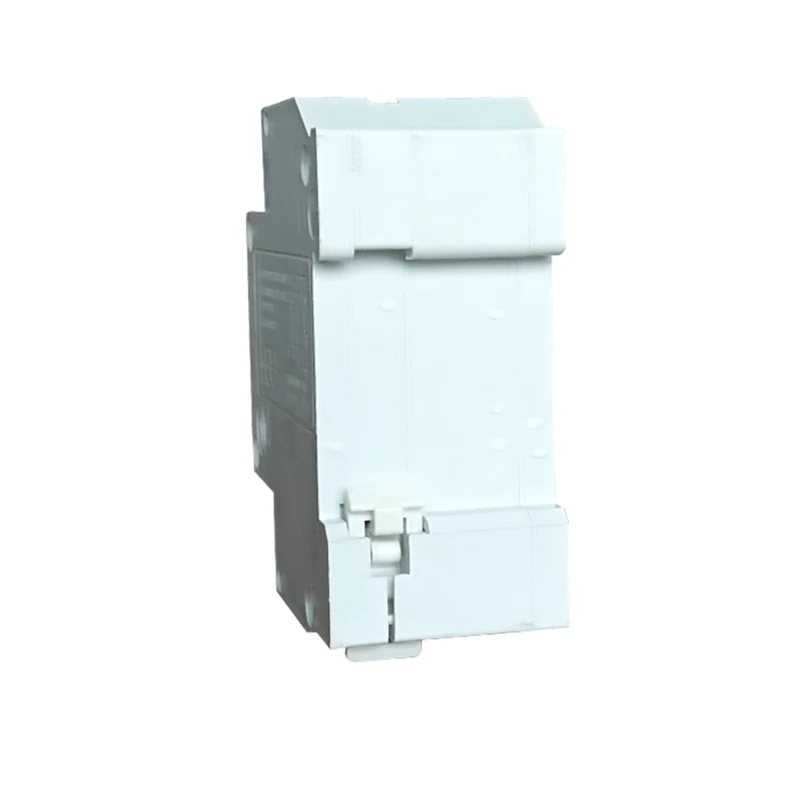

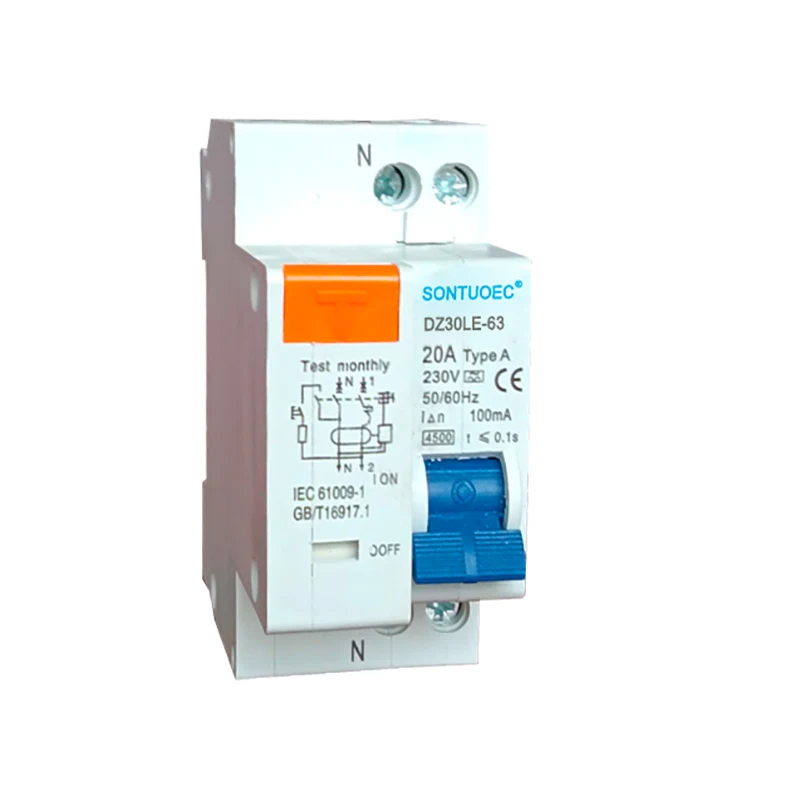

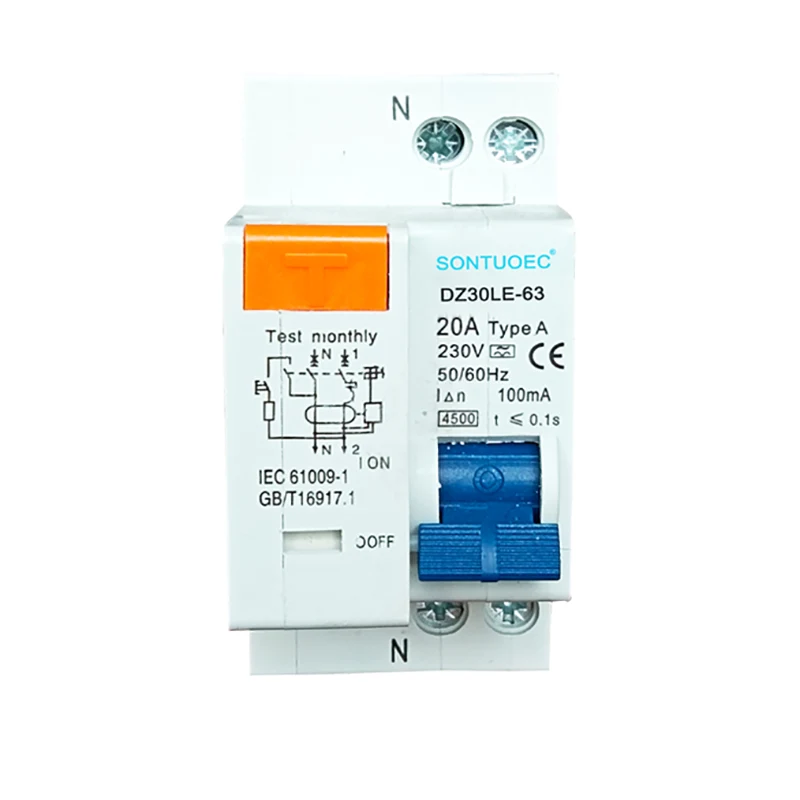

1P+N الیکٹرانک قسم RCBO

1P+N الیکٹرانک قسم RCBOIS ایک خاص قسم کا سرکٹ بریکر جو سرکٹ میں بقایا موجودہ (رساو موجودہ) کا پتہ لگانے اور اس کا پتہ لگانے کے لئے برقی مقناطیسی اصول کا استعمال کرتا ہے ، اس طرح بجلی کی آگ اور ذاتی بجلی کے جھٹکے کے حادثات کو روکتا ہے۔ ایک ہی وقت میں ، اس میں ایک حد سے زیادہ تحفظ کا فنکشن بھی ہوتا ہے ، جو سرکٹ اور سامان کی حفاظت کے تحفظ کے لئے سرکٹ اوورلوڈ یا شارٹ گردش ہونے پر خود بخود بجلی کی فراہمی کو کاٹ سکتا ہے۔

ماڈل:DZ30LE-63

انکوائری بھیجیں۔

مصنوعات کی وضاحت

مصنوعات کا نام	DZ30L-63
ماڈل	الیکٹرانک قسم (ایم سی بی+آر سی ڈی)
قطب	1p+n	1p+n
ریٹیڈ کرنٹ (ا)	6A ، 10A ، 16A ، 20A ، 25A ، 32A ، 40A ، 63A
ریٹیڈ کنڈیشنل بقایا شارٹ سرکٹ کرنٹ	3Ka ، 4.5Ka ؛ 6Ka
معیار	IEC61009-1
الیکٹرو ماچینیکل برداشت	4000 سے زیادہ سائیکل
ریٹیڈ بقیہ آپریٹنگ کرنٹ	10 ایم اے ، 30 ایم اے ، 100 ایم اے ، 300 ایم اے ، 500 ایم اے

کام کرنے کا اصول

 بقایا موجودہ پتہ لگانا: جب سرکٹ میں بقایا موجودہ ہوتا ہے تو ، آر سی بی او میں صفر تسلسل موجودہ ٹرانسفارمر اس سگنل کا پتہ لگائے گا اور اسے پروسیسنگ کے لئے برقی سگنل میں تبدیل کرے گا۔

 سگنل پروسیسنگ اور موازنہ: پائے جانے والے بقایا موجودہ سگنل کو بڑھاوا ، فلٹر اور عملدرآمد کیا جائے گا ، اور پھر اس کا موازنہ پیش سیٹ ایکشن موجودہ قیمت کے ساتھ کیا جائے گا۔

tring ٹرپنگ ایکشن: جب بقایا موجودہ پیش سیٹ ایکشن موجودہ قیمت تک پہنچ جاتا ہے یا اس سے تجاوز کرتا ہے تو ، آر سی بی او مین سرکٹ کی طاقت کو ختم کرنے کے لئے ٹرپنگ میکانزم کو متحرک کرے گا۔

خصوصیات اور فوائد

 برقی مقناطیسی اصول: بقایا موجودہ پتہ لگانے کے لئے برقی مقناطیسی اصول کا استعمال کرتے ہوئے ، یہ اعلی حساسیت اور تیز رفتار ردعمل کی رفتار کی خصوصیت ہے۔

 ملٹی فنکشنل پروٹیکشن: بقایا موجودہ تحفظ کے کام کے علاوہ ، اس میں زیادہ سے زیادہ تحفظ کا فنکشن بھی ہوتا ہے ، جو سرکٹس اور سازوسامان کی حفاظت کو جامع طور پر حفاظت کرسکتا ہے۔

 محفوظ اور قابل اعتماد: آر سی بی او جدید الیکٹرانک اجزاء اور رہائی کا طریقہ کار اپناتا ہے ، جس میں اعلی وشوسنییتا اور حفاظت ہے۔

instal انسٹال اور برقرار رکھنے میں آسان: آر سی بی او کا ڈھانچہ معقول حد تک ڈیزائن کیا گیا ہے ، انسٹال کرنا آسان ہے ، اور اسی وقت بحالی اور بحالی کو انجام دینے میں آسان ہے۔

یہ 1P+N الیکٹرانک قسم RCBO فنکشن سرکٹ بریکر اور بقایا موجودہ ڈیوائس کے امتزاج کے طور پر ، جو موجودہ ، شارٹ سرکٹ ، ارتھ فالٹ کرنٹ کی وجہ سے انسان کو برقی کی غلطی سے بچاتا ہے۔ یہ زیادہ سے زیادہ شارٹ سرکٹ موجودہ 32A یا 63A تک خود کی حفاظت کر رہا ہے۔ اور معیاری IEC/EN 61009.1 کی تعمیل کریں۔

1. زمین کی غلطی/رساو کے خلاف تحفظ فراہم کرنا موجودہ اور تنہائی کا کام

2. اعلی شارٹ سرکٹ موجودہ صلاحیت کا مقابلہ کریں

3. ٹرمینل اور پن/کانٹے کی قسم بسبار کنکشن کے لئے ایپلیکیبل

4. انگلی سے محفوظ کنکشن ٹرمینلز سے لیس

5. جب زمین کی غلطی/رساو موجودہ واقع ہوتی ہے اور درجہ بندی کی حساسیت سے تجاوز کرتی ہے تو خودکار طور پر سرکٹ منقطع کریں

6. بجلی کی فراہمی اور لائن وولٹیج کا انحصار ، اور بیرونی مداخلت ، وولٹیج کے اتار چڑھاو سے پاک۔

1P+N Electronic Type RCBO
